• Wählen Sie für das Gerät einen Montageort, der ausreichend
Platz für die Verlegung und den Anschluss aller Kabel bietet.
Montieren des Geräts der GPSMAP 8700
Wenn Sie das Gerät in Glasfasermaterial einlassen, wird beim
Bohren der Vorbohrungen die Verwendung eines
Senkkopfbohrers empfohlen, um die Ansenkung nur durch die
oberste Gelcoat-Schicht zu bohren. Dadurch wird Rissen in der
Gelschicht beim Anziehen der Schrauben vorgebeugt.
HINWEIS: Schrauben sind zwar im Lieferumfang des Geräts
enthalten, sind jedoch möglicherweise nicht für die
Montagefläche geeignet.
Vor der Montage des Geräts müssen Sie einen Montageort
auswählen und die Schrauben und den Montagesatz ermitteln,
die für die Montagefläche erforderlich sind.
1
Platzieren Sie das Gerät am Montageort, und kennzeichnen
Sie die Position der Vorbohrungen.
2
Bringen Sie eine Vorbohrung für eine Ecke des Geräts an.
3
Befestigen Sie das Gerät locker mit einer Ecke an der
Montagefläche, und prüfen Sie die anderen drei
Kennzeichnungen für die Vorbohrungen.
4
Markieren Sie bei Bedarf neue Positionen für die
Vorbohrungen, und entfernen Sie das Gerät von der
Montagefläche.
5 Bringen Sie die übrigen Vorbohrungen an.
6 Sichern Sie das Gerät am Montageort.
Hinweise zum Verbinden des Geräts
Beachten Sie beim Verbinden dieses Geräts mit der
Stromversorgung und anderen Garmin Geräten folgende
Hinweise.
• Die Strom- und Masseanschlüsse der Batterie müssen
überprüft werden, um sicherzustellen, dass sie sicher sitzen
und sich nicht lösen können.
• Die Kabel sind möglicherweise ohne installierte
Sicherungsringe verpackt. Die Kabel sollten vor der
Installation der Sicherungsringe verlegt werden.
• Nachdem Sie einen Sicherungsring an einem Kabel montiert
haben, sollten Sie sich vergewissern, dass der Ring sicher
verbunden und der Dichtungsring richtig positioniert ist, damit
die Strom- oder Datenverbindung sicher ist.

Herstellen der Stromversorgung

Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Führen Sie das Netzkabel zur Stromquelle und zum Gerät.
2
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
3
Verbinden Sie das Netzkabel mit dem Gerät, und drehen Sie
den Sicherungsring im Uhrzeigersinn, um ihn anzuziehen.
Zusätzliche Hinweise zur Erdung
Bei den meisten Montagearten sollte keine weitere
Gehäuseerdung erforderlich sein. Sollte es zu Störungen
kommen, können Sie die Erdungsschraube am Gehäuse
verwenden, um das Gerät an die Wassererdung des Boots
anzuschließen. So können Störungen vermieden werden.
2
HINWEIS
WARNUNG

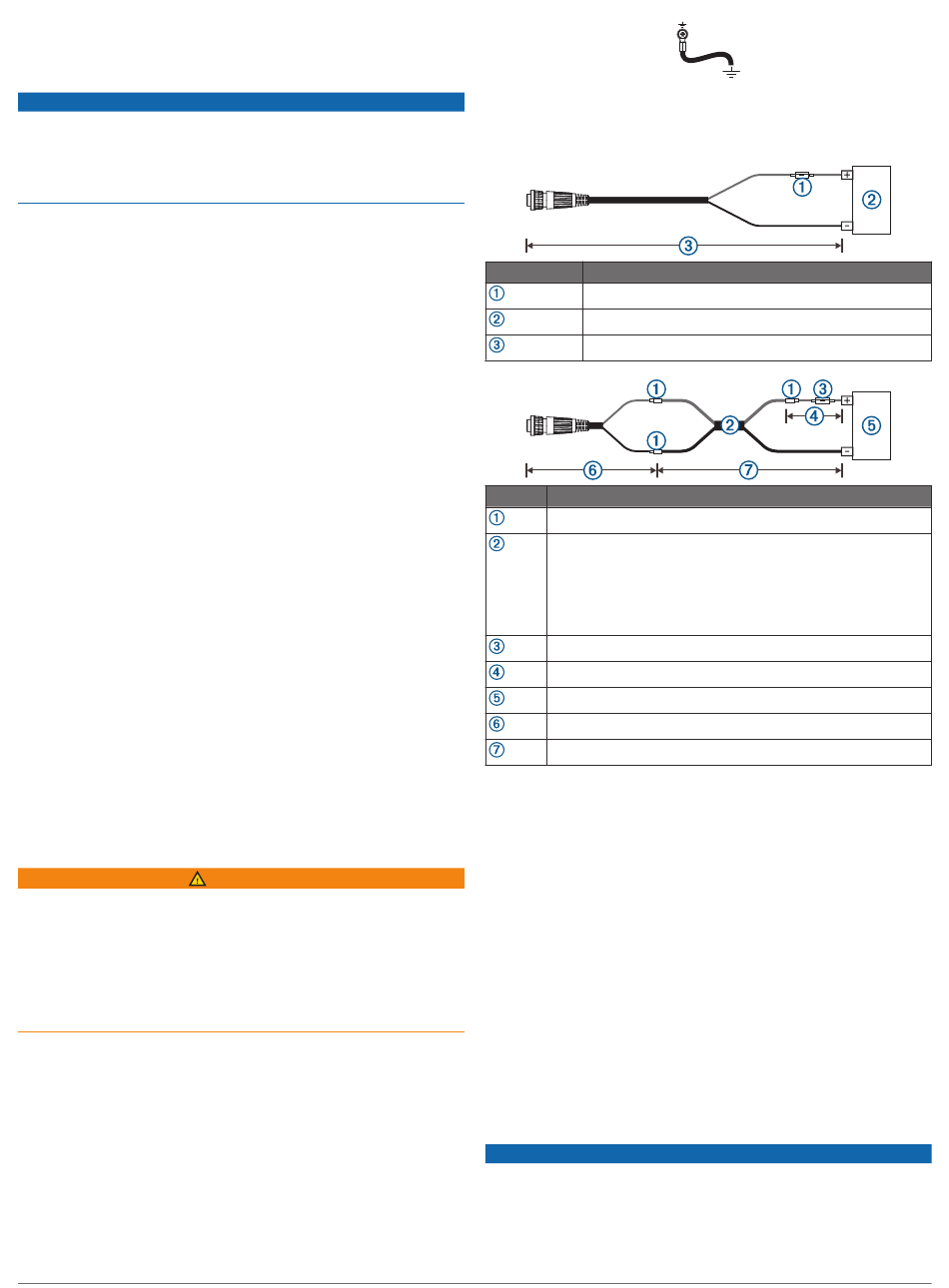

Verlängerung des Netzkabels
Bei Bedarf ist eine Verlängerung des Netzkabels unter
Verwendung des entsprechenden Leitungsquerschnitts für die
Länge der Verlängerung möglich.
Element Beschreibung
Sicherung
Akku
1,8 m (6 Fuß), keine Verlängerung
Element Beschreibung
Verdrillung
• Verlängerungsleitung nach AWG 10 (5,26 mm²), bis zu
4,6 m (15 Fuß)
• Verlängerungsleitung nach AWG 8 (8,36 mm²), bis zu 7 m
(23 Fuß)
• Verlängerungsleitung nach AWG 6 (13,29 mm²), bis zu
11 m (36 Fuß)
Sicherung
20,3 cm (8 Zoll)
Akku
20,3 cm (8 Zoll)
11 m (36 Fuß), maximale Verlängerung
Hinweise zur Stromversorgung
Obwohl sich das Gerät über die Einschalttaste ein- und
ausschalten lässt, ist diese wahrscheinlich nicht leicht
zugänglich. Sie sollten in Erwägung ziehen, einen Schalter oder
eines der folgenden Geräte zu verbinden, um das GPSMAP
8700 Gerät ein- und auszuschalten:
• Ein GRID Gerät
™
HINWEIS: Mit einem GRID 20 Gerät kann das GPSMAP
8700 Gerät nicht ein- oder ausgeschaltet werden. Bei
Betätigung der Einschalttaste des GRID 20 Geräts wird der
Ruhezustand des GPSMAP 8700 Geräts aktiviert.
• Einen weiteren Garmin Kartenplotter
• Einen GMM ™ Bildschirm
Wenn die Stromversorgung zum GPSMAP 8700 Gerät
eingeschaltet wird, schaltet sich das Gerät ein. Es ist nicht
möglich, die Funktion zum automatischen Einschalten zu
deaktivieren.
Hinweise zum Garmin Marinenetzwerk
Wenn ein Gerät eines Drittanbieters, z. B. eine FLIR
mit einem Garmin Marinenetzwerk verbunden wird, muss ein
PoE-Isolierungskoppler für das Garmin Marinenetzwerk
(010-10580-10) verwendet werden. Der Anschluss eines PoE-
Geräts (Power over Ethernet) direkt an einen Kartenplotter im
Garmin Marinenetzwerk führt zur Beschädigung des Garmin
HINWEIS
Kamera,
®
