Garmin GMR Fantom Serie Installationsanweisungen

GMR FANTOM
™
ARRAY-SERIE
I
NSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen, Vorsichtshinweise und Hinweise
nicht beachten, könnte es zu Personenschäden, Schäden am
Boot oder am Gerät oder zu einer schlechten Leistung des
Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Das Radar gibt elektromagnetische Energie ab. Stellen Sie zum
Vermeiden möglicher Personenschäden, zum Vermeiden von
Schäden an Boot oder Gerät oder zum Vermeiden einer
schlechten Leistung des Produkts sicher, dass das Radar
gemäß den Empfehlungen in diesen Anweisungen installiert
wurde, und achten Sie vor der Übertragung darauf, dass sich
keine Personen in der Nähe des Radarstrahls aufhalten. Bei
korrekter Installation und richtigem Einsatz erfüllt dieses
Radargerät die Sicherheitsanforderungen des Standards ANSI/
IEEE-C95.1-1992 für die menschliche Belastung durch
elektromagnetische Felder.
Blicken Sie, während das Radar sendet, nicht aus unmittelbarer
Nähe direkt auf die Antenne, um mögliche Personenschäden zu
vermeiden. Die Augen reagieren besonders empfindlich auf
elektromagnetische Energie.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Dieses Gerät sollte lediglich als Navigationshilfe verwendet
werden. Sollte das Gerät für Zwecke verwendet werden, die
genaue Richtungs-, Distanz-, Positions- oder topografische
Messungen erfordern, könnte es zu Personenschäden oder zu
Schäden am Boot kommen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Das Öffnen des Geräts könnte zu Verletzungen und/oder zu
Schäden am Gerät führen. Dieses Gerät enthält keine Teile, die
vom Benutzer gewartet werden können, und sollte nur von
einem von Garmin autorisierten Techniker geöffnet werden.
®
Schäden, die durch das Öffnen durch eine andere Person als
einen von Garmin autorisierten Techniker verursacht werden,
sind nicht von der Garmin Garantie abgedeckt.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Juni 2020
OPEN-
™
WARNUNG
ACHTUNG
HINWEIS
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher Nr. 2
• Inbusschlüssel, 5 mm
• Bohrmaschine
19
• 15-mm-Bohrer ( / Zoll)
32
1
• 32-mm-Bohrer (1 / Zoll) (optional)
4
• Schraubenschlüssel und Drehmomentschlüssel, 17 mm
21
( / Zoll)
32
2
• Kupferdraht, 3,31 mm (AWG 12), zum Erden des
Radargehäuses und Spannungswandlers, sofern zutreffend
(die Länge ist vom Abstand zwischen Radargerät und Masse
abhängig)
• Seewassertaugliches Dichtungsmittel
Hinweise zur Montage
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Es wird nachdrücklich empfohlen, das Gerät außerhalb der
Reichweite von Personen zu montieren, wobei sich die
vertikale Kegelbreite über Kopfhöhe befindet. Zur
Vermeidung einer Belastung durch schädliche Mengen an
Hochfrequenzenergie sollte bei der Montage des Geräts der
in den technischen Daten zum Produkt aufgeführte maximale
Sicherheitsabstand eingehalten werden.
• Montieren Sie das Gerät weit oberhalb der Kiellinie des
Schiffes an einer Stelle, an der der Radarstrahl am wenigsten
behindert wird. Durch Behinderungen können manche
Bereiche nicht erkannt werden, liegen im Funkschatten oder
verursachen falsche Echos. Je höher der Montageort liegt,
desto weiter entfernte Ziele kann das Radar erkennen.
• Montieren Sie das Gerät auf einer ebenen Oberfläche oder
Plattform, die parallel zur Wasserlinie des Schiffes liegt und
sich für das Gewicht des Geräts eignet. Das Gewicht der
einzelnen Modelle und der Antenne ist in den technischen
Daten zum Produkt aufgeführt.
• Montieren Sie das Gerät an einem Ort, an dem es mit der
Stromversorgung, der Wassererdung und dem Garmin
Marinenetzwerk verbunden werden kann
Verkabelung und für Verbindungen, Seite

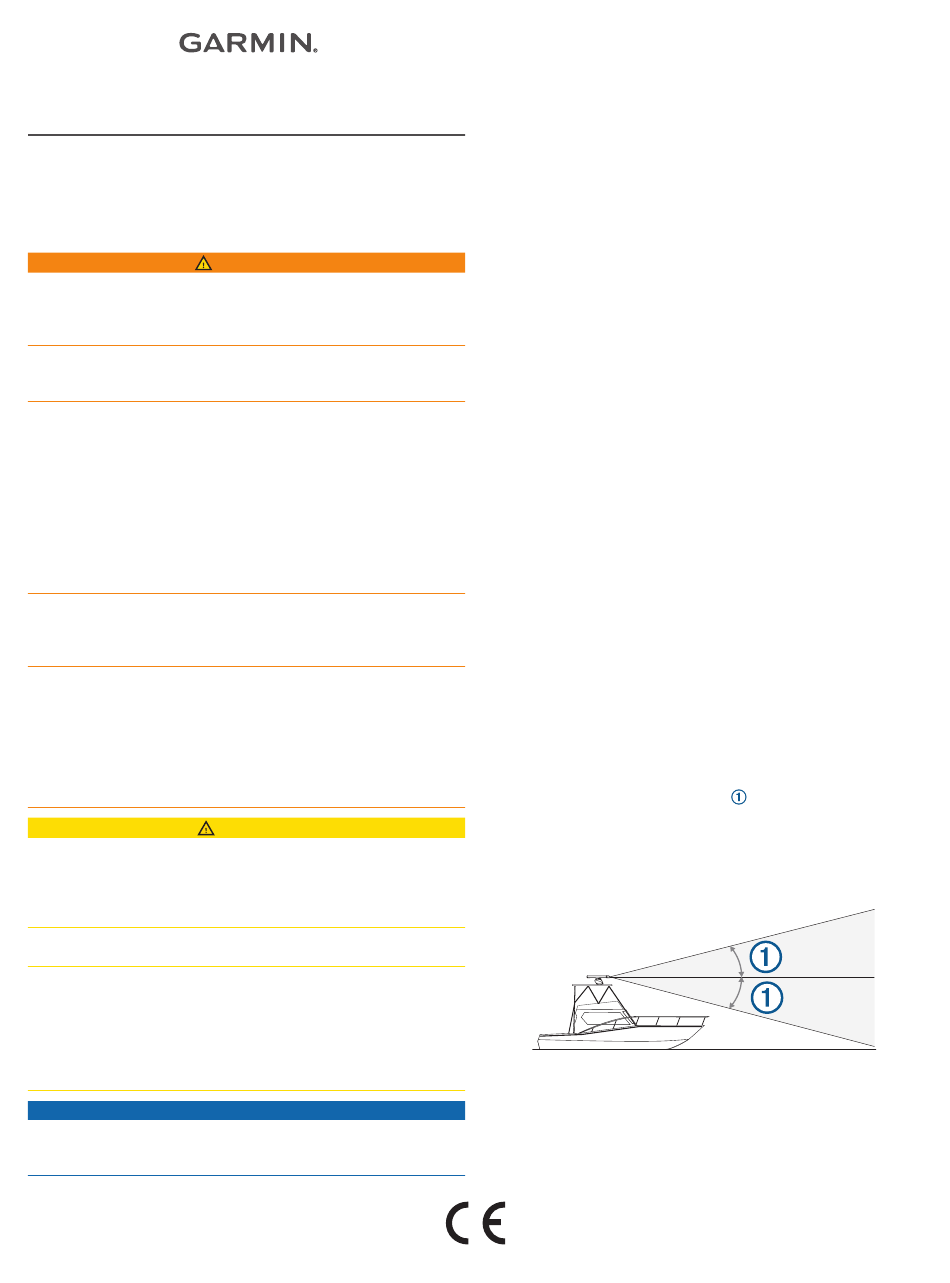

• Der Radarstrahl breitet sich bezogen auf das abstrahlende
Element des Radargeräts vertikal mit einem Winkel von 11,5°
nach oben und 11,5° nach unten
während der Fahrt einen höheren Anstellwinkel des Rumpfes
haben, kann der Winkel so reduziert werden, dass der Strahl
im Ruhezustand leicht nach unten in Richtung der
Wasserlinie zeigt. Bei Bedarf können Unterlegscheiben
verwendet werden.
• Montieren Sie das Gerät nicht in der Nähe von
Wärmequellen wie Schornsteinen oder Lampen.
• Montieren Sie das Gerät nicht auf der Höhe von Rahen oder
einer Saling am Mast.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
GUID-B2BA7AFE-D24E-48DD-8DD0-38915DCBBE6A v2
(Hinweise zur
2).
aus. Bei Schiffen, die
