Dichtungsmittel auf die Tülle auftragen, damit die Stelle
wasserdicht versiegelt ist.
Beachten Sie beim Installieren der Kabel die folgenden
Hinweise.
• Es wird nicht empfohlen, dass Garmin Marinenetzwerkkabel
zu kürzen. Falls das Netzwerkkabel jedoch gekürzt werden
muss, kann ein Installationskit bei Garmin oder bei einem
Garmin Händler erworben werden.
• Das Erdungskabel ist nicht im Lieferumfang enthalten und
muss mit dem Wassererdungspunkt, nicht aber mit dem
Minuspol der Batterie verbunden werden
Radargeräts, Seite
4).
• Verwenden Sie im Interesse der Sicherheit geeignete
Kabelbinder, Befestigungsteile und Dichtungsmittel, wenn Sie
das Kabel verlegen und es durch Schotts und Decks führen.
• Verlegen Sie Kabel nicht in der Nähe von beweglichen
Objekten, Wärmequellen mit hoher Abstrahlung oder durch
Durchgänge und Bilgen.
• Damit es nicht zu Interferenzen mit anderen Geräten kommt,
sollten Netzwerk- und Netzkabel nicht parallel zu anderen
Kabeln wie Funkantennen- oder Netzkabeln verlegt werden.
Ist dies nicht möglich, schirmen Sie die Kabel mit einem
Kabelkanal aus Metall oder einer Störstromabschirmung ab.
• Installieren Sie das Netzkabel so nah wie möglich an der
Batterie.
◦ Falls das Netzkabel verlängert werden muss, ist eine
Leitung mit dem entsprechenden Leitungsquerschnitt zu
verwenden
(Verlängerung des Netzkabels, Seite
◦ Falsch verlängerte Kabel können zu Fehlfunktionen des
Radars führen, da die Stromübertragung nicht ausreicht.

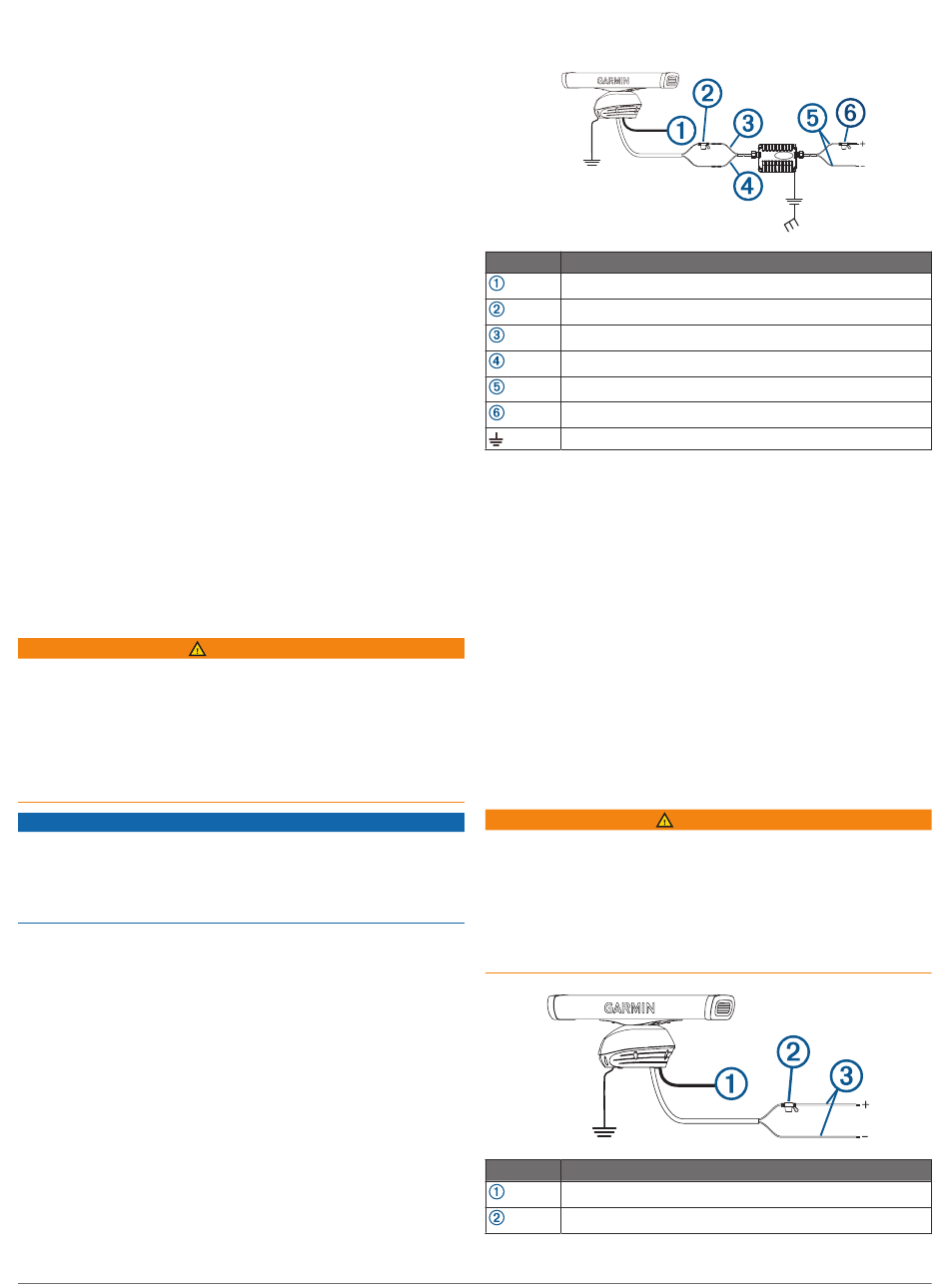

Anschluss an die Stromversorgung über den Span-
nungswandler
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Verwenden Sie keine Spannungswandler von vorherigen
Garmin Radarmodellen oder Spannungswandler von
Drittanbietern. Wird ein anderer Spannungswandler als der im
Lieferumfang enthaltene verwendet, könnte das Radargerät
beschädigt werden oder sich nicht einschalten lassen.
Für einige Radarmodelle ist ein Spannungswandler erforderlich,
damit das Gerät ordnungsgemäß mit Strom versorgt wird. Wenn
Ihr Modell mit einem Spannungswandler ausgeliefert wurde,
muss dieser installiert werden, damit das Radargerät
funktioniert. Wenn Ihr Modell nicht mit einem Spannungswandler
ausgeliefert wurde, verbinden Sie das Netzkabel direkt mit der
Bootsbatterie
(Herstellen der Stromversorgung, Seite
Beachten Sie bei der Installation des Spannungswandlers für
ein entsprechendes Radarmodell folgende Hinweise.
• Die Eingangsspannung des Spannungswandlers beträgt 10
bis 32 V Gleichspannung.
• Der Spannungswandler sollte möglichst nahe bei der
Stromquelle installiert werden.
• Es wird empfohlen, das Netzkabel des Spannungswandlers
direkt mit der Batterie zu verbinden. Sollte eine Verlängerung
des Kabels erforderlich sein, muss für die Länge der
Verlängerung eine Leitung mit dem entsprechenden
(Erdung des
WARNUNG
HINWEIS
Leitungsquerschnitt verwendet werden
Netzkabels, Seite
Element
Beschreibung
Zum Garmin Marinenetzwerk
Sicherungshalter, 15 A
Rot (+)
Schwarz (-)
Zur Bootsbatterie (10 bis 32 V Gleichspannung)
Sicherungshalter, 30 A
Verbindung zur Wassererdung
1
Verlegen Sie das Netzkabel zum Radargerät und zum
Spannungswandler.
2
Verbinden Sie das Netzkabel mithilfe von Quetschverbindern
4).
und Schrumpfschläuchen mit dem Spannungswandler.
Im Netzkabel des Radargeräts ist eine Sicherung mit 15 A
enthalten, die beim Verbinden mit dem Spannungswandler
nicht entfernt werden sollte.
3
Verbinden Sie den Spannungswandler über die mitgelieferte
Sicherung mit 30 A mit der Bootsbatterie.
Die Sicherung mit 30 A zwischen dem Spannungswandler
und der Bootsbatterie wird zusätzlich zur Sicherung mit 15 A
im Netzkabel des Radargeräts verwendet. Für eine
ordnungsgemäße Funktionsweise des Radargeräts sind
beide Sicherungen erforderlich.
4
Verbinden Sie das Netzkabel mit dem Anschluss POWER
am Radargerät.
Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
3).
Element
Beschreibung
Zum Garmin Marinenetzwerk
15-A-Sicherungshalter
(Verlängerung des
4).
WARNUNG
