Hinweise zur Montage
Beachten Sie bei der Auswahl eines Montageorts folgende Hinweise.
• Es wird nachdrücklich empfohlen, das Gerät außerhalb der Reichweite von Personen zu montieren, wobei
sich die vertikale Kegelbreite über Kopfhöhe befindet. Zur Vermeidung einer Belastung durch schädliche
Mengen an Hochfrequenzenergie sollte bei der Montage des Geräts der in den technischen Daten zum
Produkt aufgeführte maximale Sicherheitsabstand eingehalten werden.
• Montieren Sie das Gerät weit oberhalb der Kiellinie des Schiffes an einer Stelle, an der der Radarstrahl am
wenigsten behindert wird. Durch Behinderungen können manche Bereiche nicht erkannt werden, liegen im
Funkschatten oder verursachen falsche Echos. Je höher der Montageort liegt, desto weiter entfernte Ziele
kann das Radar erkennen.
• Montieren Sie das Gerät auf einer ebenen Oberfläche oder Plattform, die parallel zur Wasserlinie des Schiffes
liegt und sich für das Gewicht des Geräts eignet. Das Gewicht der einzelnen Modelle und der Antenne ist in
den technischen Daten zum Produkt aufgeführt.
• Montieren Sie das Gerät an einem Ort, an dem es mit der Stromversorgung, der Wassererdung und dem
Garmin Marinenetzwerk verbunden werden kann

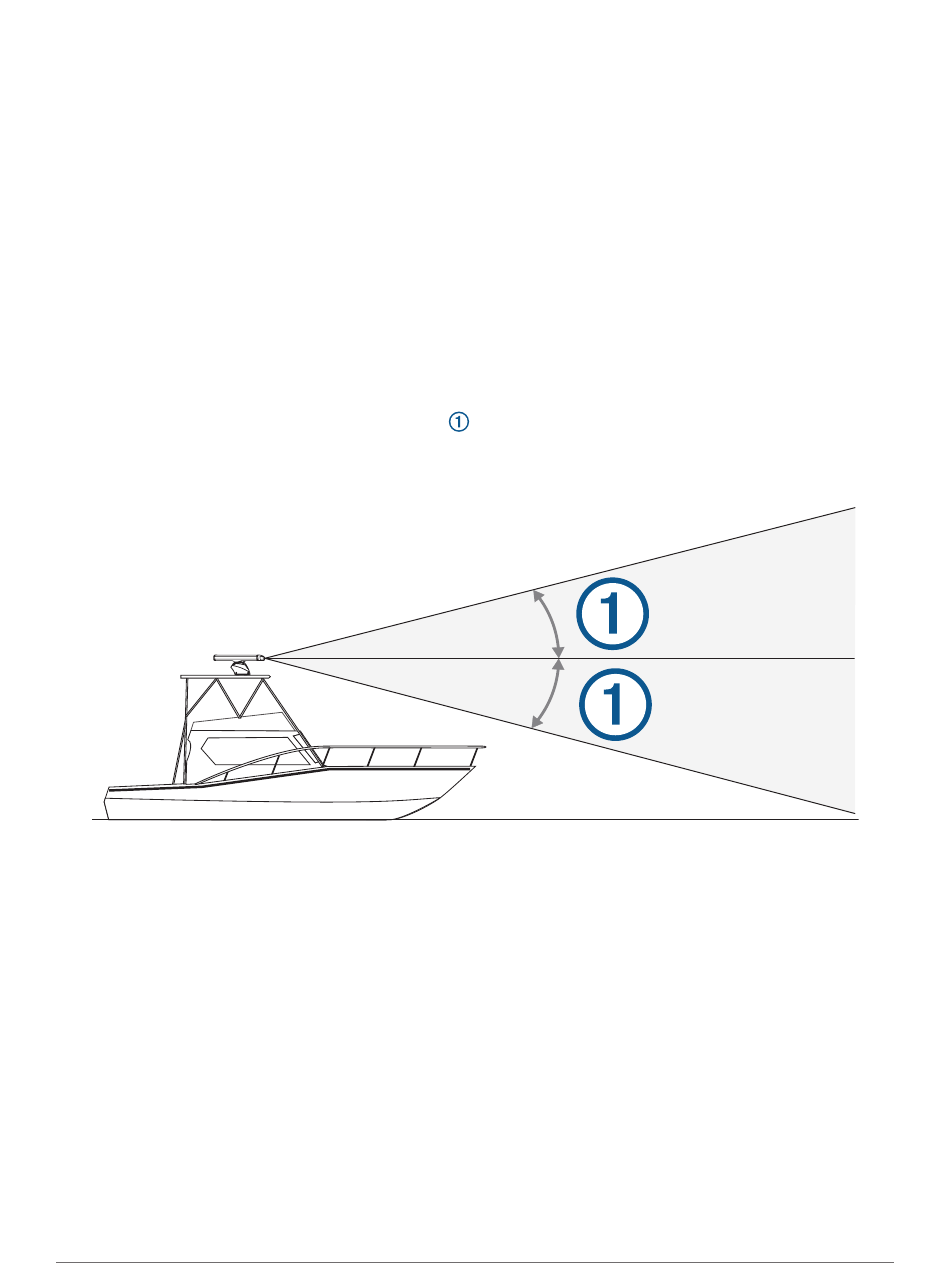

• Der Radarstrahl breitet sich bezogen auf das abstrahlende Element des Radargeräts vertikal mit einem
Winkel von 11,5° nach oben und 11,5° nach unten
Anstellwinkel des Rumpfes haben, kann der Winkel so reduziert werden, dass der Strahl im Ruhezustand
leicht nach unten in Richtung der Wasserlinie zeigt. Bei Bedarf können Unterlegscheiben verwendet werden.
• Montieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Schornsteinen oder Lampen.
• Montieren Sie das Gerät nicht auf der Höhe von Rahen oder einer Saling am Mast.
• Damit es nicht zu Interferenzen mit Magnetkompassen kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte Sicherheitsabstand zum Kompass eingehalten werden.
• Montieren Sie andere elektronische Geräte und Kabel mit einem Mindestabstand von 2 m (6,5 Fuß) zum Pfad
des Radarstrahls.
• Installieren Sie GPS-Antennen entweder ober- oder unterhalb des Radarstrahls.
• Montieren Sie das Gerät in einem Abstand von mindestens 1 m (40 Zoll) zu Funkausrüstungen.
• Montieren Sie das Gerät in einem Abstand von mindestens 1 m (40 Zoll) zu Kabeln, die Funksignale
übertragen, z. B. UKW-Geräte, -Kabel und -Antennen.
• Montieren Sie das Gerät in einem Abstand von mindestens 2 m (6,5 Fuß) zu Einseitenband-Funkgeräten.
(Hinweise zur Verkabelung und für Verbindungen,
aus. Bei Schiffen, die während der Fahrt einen höheren
Seite 8).
