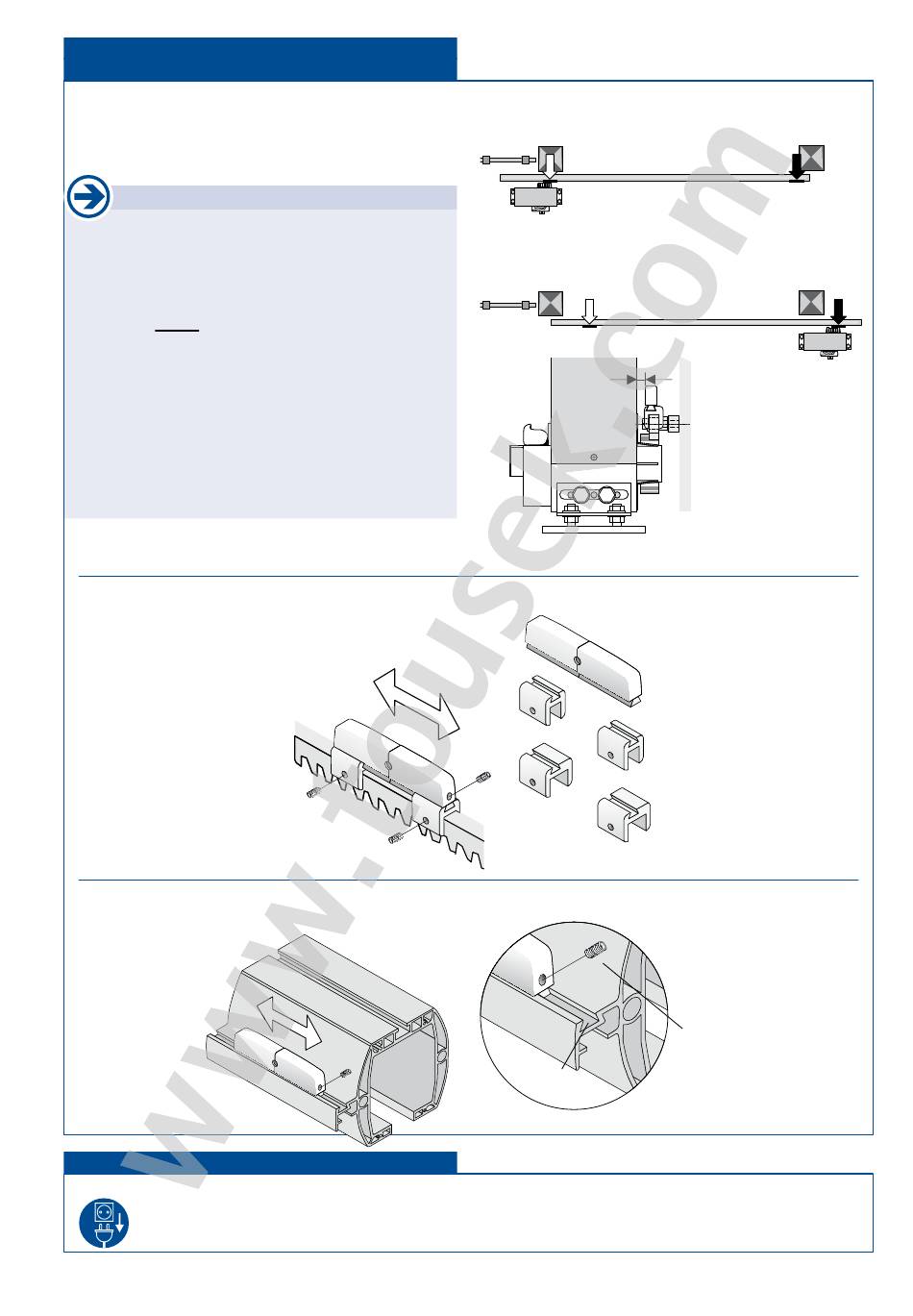

2c. Montage und Einstellung
der Magnetendschalter
Beim Einbau der Endschaltermagnete ist zu darauf zu achten,
dass bei Linkseinbau der rot markierte Magnet für Öffnen
verwendet wird. Bei Rechtseinbau wird der rot markierte
Magnet für Schließen verwendet.
Achtung
• Die beiden Endschaltermagnete sind unterschiedlich
gepolt. Je nach Einbauart wird der rot markierte Magnet
für Endlage öffnen oder schließen verwendet.
• Der rot markierte Magnet sitzt immer von innen
gesehen rechts am Tor.
• Weiters ist darauf zu achten, dass der Abstand zwischen
Endschaltermagnet und Antriebsgehäuse max. 10mm
betragen soll. Siehe
Deshalb müssen bei einer Befestigung der Endschalter
auf Zahnstange die Halterungen so aufgesetzt werden,
dass die Gewindebohrungen zum Antrieb zeigen.
Verwendung einer Stahl- oder
Kunststoffzahnstange:
• Die Endschaltermagnete werden mittels den vorgesehenen
Halterungen auf die Zahnstange so aufgesetzt, dass
sich die Bohrungen der Halterungen antriebsseitig
befinden!
• Mittels Wurmschrauben
werden die Halterungen
auf der Zahnstange fixiert.
Verwendung des Alu-Laufwerks
Rollco LWA 115:
®
• Die Endschaltermagnete in die dafür vorgesehene Auf-
nahme einschieben, positionieren und fixieren.
Endschalter positionieren
2d. Demontage
Die Demontage des Motors erfolgt in umgekehrter Reihenfolge zur Montage.
Es ist darauf zu achten, dass vor der Demontage die Spannungsversorgung des Antriebes abgeschalten wird !
nebenstehende Abbildung.
Endschalter
positionieren
49001312_PULL-SLR/3, -CR/1 / 22. 10. 2008
Endschalter-Magnet
SCHLIESSEN
Endschalter-Magnet
ÖFFNEN
RECHTSEINBAU
Endschalter-
Aufnahme
7
Montage
Endschalter-Magnet
ÖFFNEN (Rot markiert)
LINKSEINBAU
Endschalter-Magnet
SCHLIESSEN
(Rot markiert)
max.10
Endschaltermagnet
Halterungen für den Einsatz
einer Stahlzahnstange
Halterungen für den Einsatz
einer Kunststoffzahnstange
Bei Einsatz des Laufwerks
Rollco® LWA115 entfallen die
Halterungen
Fixierung des Magneten
mittels Wurmschraube
