2. Montage

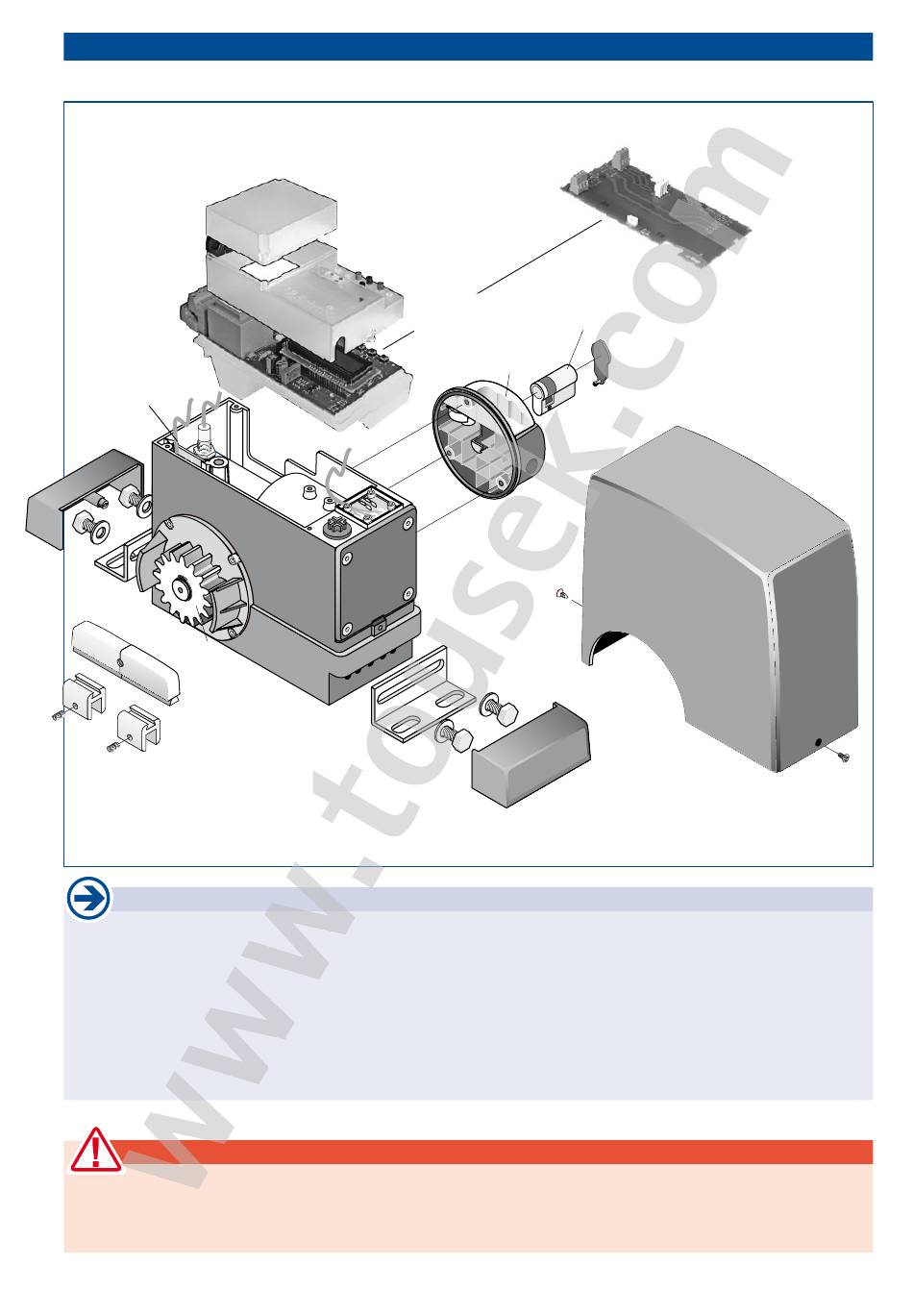

Technischer Aufbau PULL-SLR/3, -CR/1
Endschalter-
Platine
Zahnrad
Endschalter-
magnete
Klemmen für Montage
der Enschaltermagnete
auf der Zahnstange
Vor dem Einbau des Antriebes Tousek PULL-SLR/3, -CR/1 empfehlen wir folgende Punkte zu kontrollieren:
• Überprüfen der Torstruktur;
Bei Konstruktionen mit Bodenlaufschienen die unteren Laufräder sowie die oberen Führungsrollen kontrollie-
ren, ob keine unzulässigen Reibungen vorliegen.
Bei freitragenden Toren prüfen ob in den Endlagen ohne übermäßigen Kraftaufwand weggefahren werden kann.
• Seitliche Torflügelbewegungen während des Öffnungs- oder Schließvorganges sind unzulässig.
• Überprüfen, ob die Torbewegung über den gesamten Weg ohne übermäßige Reibung oder Unregelmäßigkeiten erfolgt.
• Überprüfen, ob Endanschläge vorhanden sind, um zu vermeiden, dass das Tor aus der Führung fährt.
ACHTUNG: Der Schiebetorantrieb PULL-SLR/3, -CR/1 ist für die Automatisierung von waagrecht laufenden
Schiebetoren konstruiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheitsmaß-
nahmen nicht automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen).
Steuerungsabdeckung
Steuerungsplatine
(auf Isolierplatte)
Notentriegelung
Montagewinkel
Allgemeine Montagehinweise
WARNHINWEIS !
5
49001312_PULL-SLR/3, -CR/1 / 22. 10. 2008
Schiebetorantrieb PULL-SLR/3, -CR/1
Modell PULL CR/o:
Print mit Anschlussklemmen
für Motor und Endschalter.
Profilhalbzylinder
Antriebsdeckel
Winkelabdeckung
