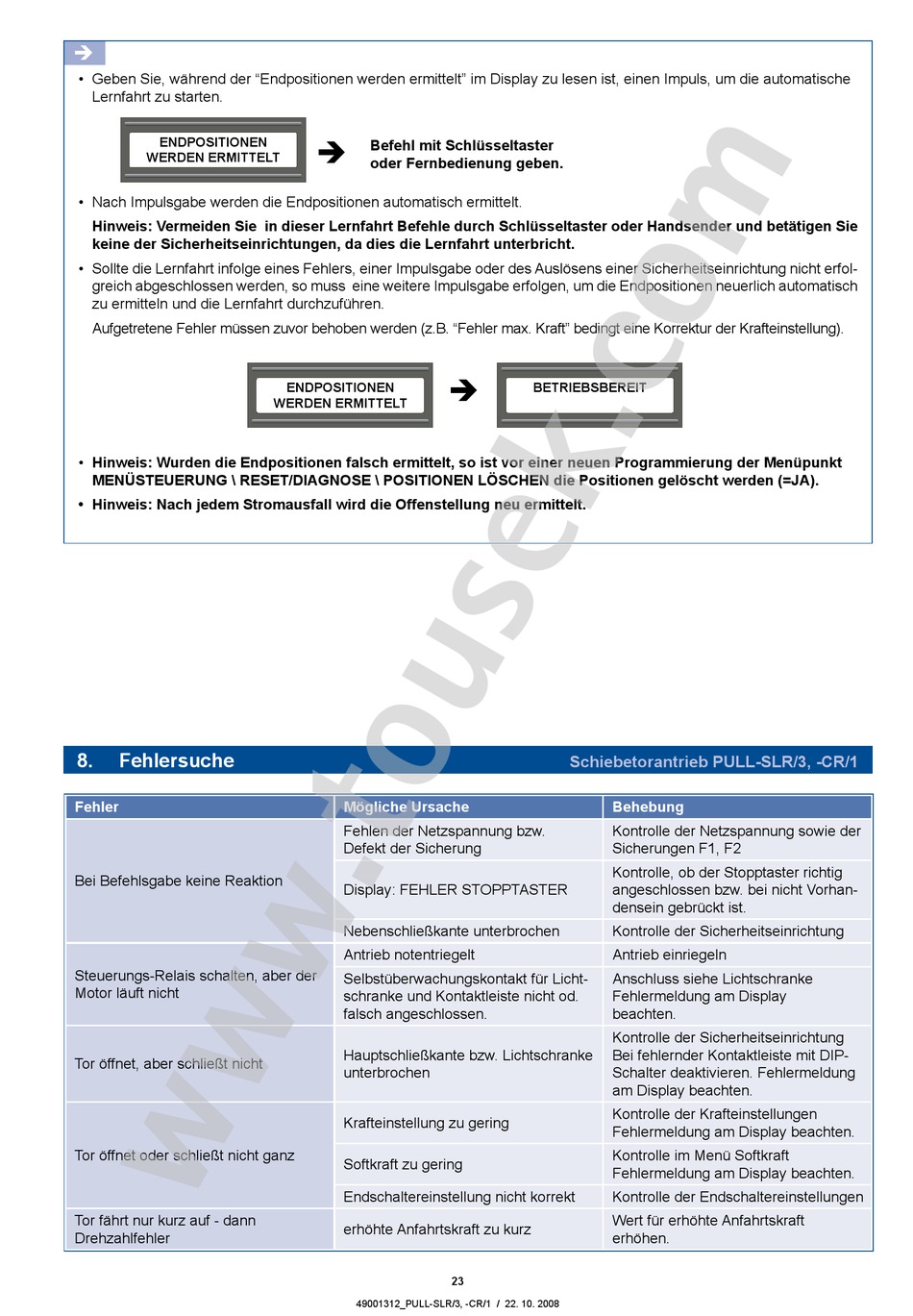

Fehlersuche - tousek PULL SLR/3 Montage- Und Betriebsanleitung


• Geben Sie, während der "Endpositionen werden ermittelt" im Display zu lesen ist, einen Impuls, um die automatische
Lernfahrt zu starten.
ENDPOSITIONEN
WERDEN ERMITTELT
• Nach Impulsgabe werden die Endpositionen automatisch ermittelt.
Hinweis: Vermeiden Sie in dieser Lernfahrt Befehle durch Schlüsseltaster oder Handsender und betätigen Sie
keine der Sicherheitseinrichtungen, da dies die Lernfahrt unterbricht.
• Sollte die Lernfahrt infolge eines Fehlers, einer Impulsgabe oder des Auslösens einer Sicherheitseinrichtung nicht erfol-
greich abgeschlossen werden, so muss eine weitere Impulsgabe erfolgen, um die Endpositionen neuerlich automatisch
zu ermitteln und die Lernfahrt durchzuführen.
Aufgetretene Fehler müssen zuvor behoben werden (z.B. "Fehler max. Kraft" bedingt eine Korrektur der Krafteinstellung).
• Hinweis: Wurden die Endpositionen falsch ermittelt, so ist vor einer neuen Programmierung der Menüpunkt
MENÜSTEUERUNG \ RESET/DIAGNOSE \ POSITIONEN LÖSCHEN die Positionen gelöscht werden (=JA).
• Hinweis: Nach jedem Stromausfall wird die Offenstellung neu ermittelt.

8. Fehlersuche

Fehler
Bei Befehlsgabe keine Reaktion
Steuerungs-Relais schalten, aber der
Motor läuft nicht
Tor öffnet, aber schließt nicht
Tor öffnet oder schließt nicht ganz
Tor fährt nur kurz auf - dann
Drehzahlfehler
Befehl mit Schlüsseltaster

oder Fernbedienung geben.
ENDPOSITIONEN
WERDEN ERMITTELT
Mögliche Ursache
Fehlen der Netzspannung bzw.
Defekt der Sicherung
Display: FEHLER STOPPTASTER
Nebenschließkante unterbrochen
Antrieb notentriegelt
Selbstüberwachungskontakt für Licht-
schranke und Kontaktleiste nicht od.
falsch angeschlossen.
Hauptschließkante bzw. Lichtschranke
unterbrochen
Krafteinstellung zu gering
Softkraft zu gering
Endschaltereinstellung nicht korrekt
erhöhte Anfahrtskraft zu kurz
49001312_PULL-SLR/3, -CR/1 / 22. 10. 2008

BETRIEBSBEREIT
Schiebetorantrieb PULL-SLR/3, -CR/1
Behebung
Kontrolle der Netzspannung sowie der
Sicherungen F1, F2
Kontrolle, ob der Stopptaster richtig
angeschlossen bzw. bei nicht Vorhan-
densein gebrückt ist.
Kontrolle der Sicherheitseinrichtung
Antrieb einriegeln
Anschluss siehe Lichtschranke
Fehlermeldung am Display
beachten.
Kontrolle der Sicherheitseinrichtung
Bei fehlernder Kontaktleiste mit DIP-
Schalter deaktivieren. Fehlermeldung
am Display beachten.
Kontrolle der Krafteinstellungen
Fehlermeldung am Display beachten.
Kontrolle im Menü Softkraft
Fehlermeldung am Display beachten.
Kontrolle der Endschaltereinstellungen
Wert für erhöhte Anfahrtskraft
erhöhen.
