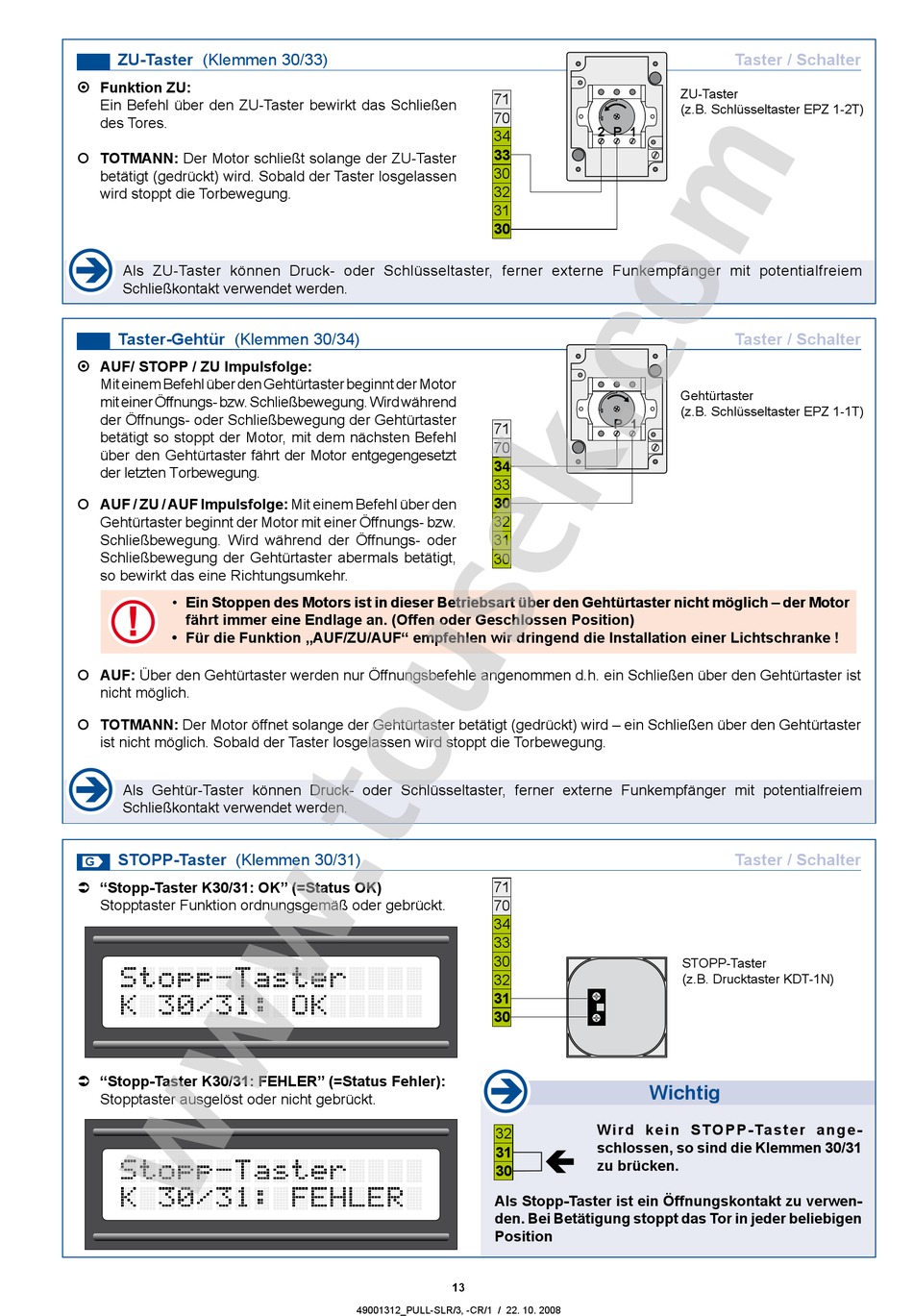

ZU-Taster (Klemmen 30/33)
 Funktion ZU:
Ein Befehl über den ZU-Taster bewirkt das Schließen
des Tores.
 TOTMANN: Der Motor schließt solange der ZU-Taster
betätigt (gedrückt) wird. Sobald der Taster losgelassen
wird stoppt die Torbewegung.
Als ZU-Taster können Druck- oder Schlüsseltaster, ferner externe Funkempfänger mit potentialfreiem
Schließkontakt verwendet werden.
Taster-Gehtür (Klemmen 30/34)
 AUF/ STOPP / ZU Impulsfolge:
Mit einem Befehl über den Gehtürtaster beginnt der Motor
mit einer Öffnungs- bzw. Schließbewegung. Wird während
der Öffnungs- oder Schließbewegung der Gehtürtaster
betätigt so stoppt der Motor, mit dem nächsten Befehl
über den Gehtürtaster fährt der Motor entgegengesetzt
der letzten Torbewegung.
 AUF / ZU / AUF Impulsfolge: Mit einem Befehl über den
Gehtürtaster beginnt der Motor mit einer Öffnungs- bzw.
Schließbewegung. Wird während der Öffnungs- oder
Schließbewegung der Gehtürtaster abermals betätigt,
so bewirkt das eine Richtungsumkehr.
• Ein Stoppen des Motors ist in dieser Betriebsart über den Gehtürtaster nicht möglich – der Motor Ein Stoppen des Motors ist in dieser Betriebsart über den Gehtürtaster nicht möglich – der Motor
fährt immer eine Endlage an. (Offen oder Geschlossen Position)
• Für die Funktion „AUF/ZU/AUF" empfehlen wir dringend die Installation einer Lichtschranke !
 AUF: Über den Gehtürtaster werden nur Öffnungsbefehle angenommen d.h. ein Schließen über den Gehtürtaster ist
nicht möglich.
 TOTMANN: Der Motor öffnet solange der Gehtürtaster betätigt (gedrückt) wird – ein Schließen über den Gehtürtaster
ist nicht möglich. Sobald der Taster losgelassen wird stoppt die Torbewegung.
Als Gehtür-Taster können Druck- oder Schlüsseltaster, ferner externe Funkempfänger mit potentialfreiem
Schließkontakt verwendet werden.
STOPP-Taster (Klemmen 30/31)
G
 "Stopp-Taster K30/31: OK" (=Status OK)
Stopptaster Funktion ordnungsgemäß oder gebrückt.
 "Stopp-Taster K30/31: FEHLER" (=Status Fehler):
Stopptaster ausgelöst oder nicht gebrückt.
71
70
34
33
30
32
31
30
71
70
34
33
30
32
31
30
71
70
34
33
30
32
31
30
32
31
30
Als Stopp-Taster ist ein Öffnungskontakt zu verwen-
den. Bei Betätigung stoppt das Tor in jeder beliebigen
Position
13
49001312_PULL-SLR/3, -CR/1 / 22. 10. 2008
Taster / Schalter
ZU-Taster
(z.B. Schlüsseltaster EPZ 1-2T)
2 P 1
Taster / Schalter
Gehtürtaster
(z.B. Schlüsseltaster EPZ 1-1T)
P 1
Taster / Schalter
STOPP-Taster
(z.B. Drucktaster KDT-1N)
Wichtig
Wi r d k e i n S TO P P - Ta s t e r a n g e -
schlossen, so sind die Klemmen 30/31
zu brücken.
