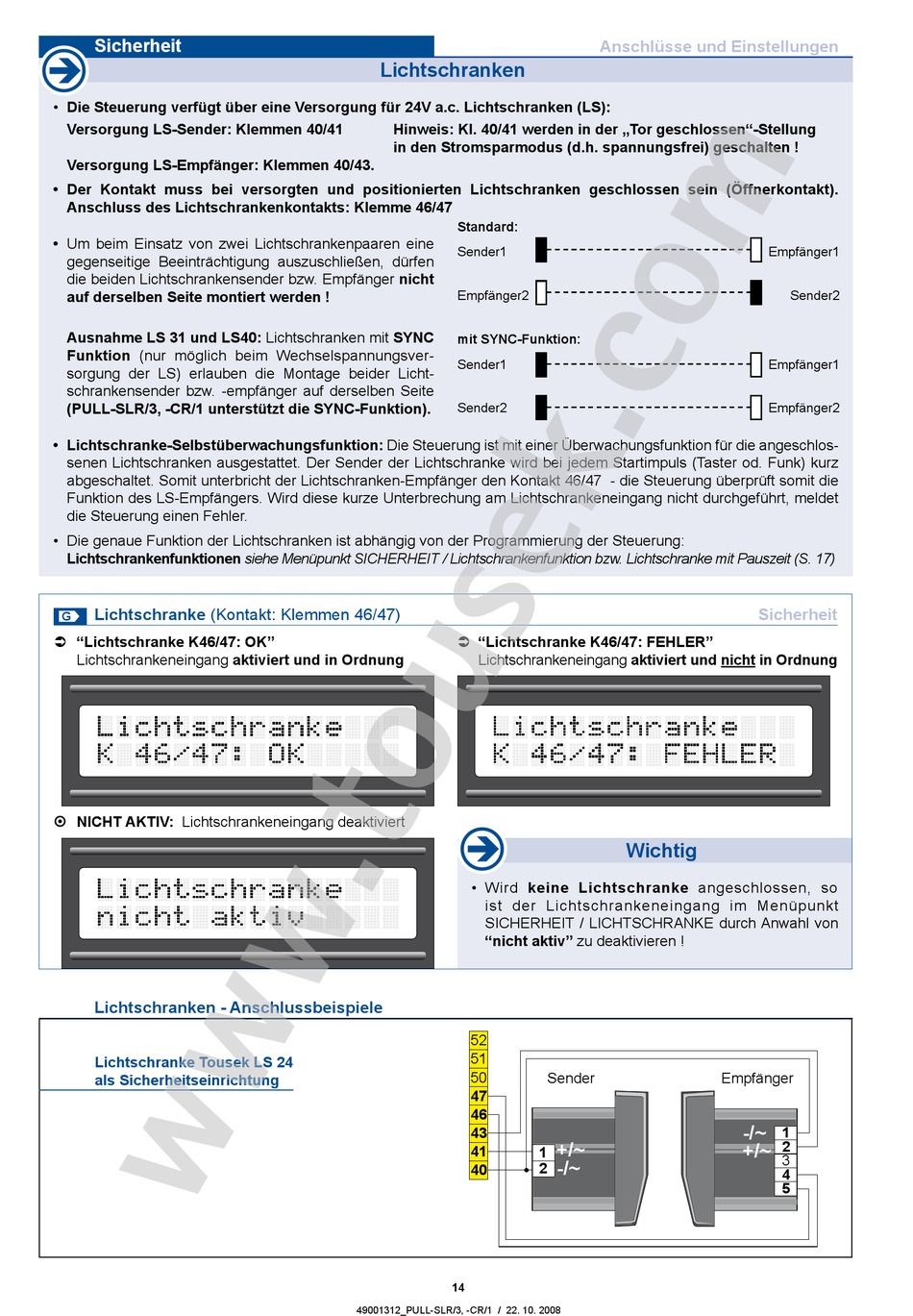

Sicherheit; Lichtschranke (Kontakt: Klemmen 46/47); Lichtschranken - Anschlussbeispiele; Lichtschranke Tousek Ls 24 Als Sicherheitseinrichtung - tousek PULL SLR/3 Montage- Und Betriebsanleitung

Sicherheit

• Die Steuerung verfügt über eine Versorgung für 24V a.c. Lichtschranken (LS):
Versorgung LS-Sender: Klemmen 40/41
Versorgung LS-Empfänger: Klemmen 40/43.
• Der Kontakt muss bei versorgten und positionierten Lichtschranken geschlossen sein (Öffnerkontakt).
Anschluss des Lichtschrankenkontakts: Klemme 46/47
• Um beim Einsatz von zwei Lichtschrankenpaaren eine
gegenseitige Beeinträchtigung auszuschließen, dürfen
die beiden Lichtschrankensender bzw. Empfänger nicht
auf derselben Seite montiert werden !
Ausnahme LS 31 und LS40: Lichtschranken mit SYNC
Funktion (nur möglich beim Wechselspannungsver-
sorgung der LS) erlauben die Montage beider Licht-
schrankensender bzw. -empfänger auf derselben Seite
(PULL-SLR/3, -CR/1 unterstützt die SYNC-Funktion).
• Lichtschranke-Selbstüberwachungsfunktion: Die Steuerung ist mit einer Überwachungsfunktion für die angeschlos-
senen Lichtschranken ausgestattet. Der Sender der Lichtschranke wird bei jedem Startimpuls (Taster od. Funk) kurz
abgeschaltet. Somit unterbricht der Lichtschranken-Empfänger den Kontakt 46/47 - die Steuerung überprüft somit die
Funktion des LS-Empfängers. Wird diese kurze Unterbrechung am Lichtschrankeneingang nicht durchgeführt, meldet
die Steuerung einen Fehler.
• Die genaue Funktion der Lichtschranken ist abhängig von der Programmierung der Steuerung:
Lichtschrankenfunktionen siehe Menüpunkt SICHERHEIT / Lichtschrankenfunktion bzw. Lichtschranke mit Pauszeit (S. 17)
Lichtschranke (Kontakt: Klemmen 46/47)
G
 "Lichtschranke K46/47: OK"
Lichtschrankeneingang aktiviert und in Ordnung
 NICHT AKTI�: Lichtschrankeneingang deaktiviert
Lichtschranken - Anschlussbeispiele
Lichtschranke Tousek LS 24
als Sicherheitseinrichtung
Lichtschranken
49001312_PULL-SLR/3, -CR/1 / 22. 10. 2008
Hinweis: Kl. 40/41 werden in der „Tor geschlossen"-Stellung
in den Stromsparmodus (d.h. spannungsfrei) geschalten !
Standard:
Sender1
Empfänger2
mit SYNC-Funktion:
Sender1
Sender2
 "Lichtschranke K46/47: FEHLER"
Lichtschrankeneingang aktiviert und nicht in Ordnung
• Wird keine Lichtschranke angeschlossen, so
ist der Lichtschrankeneingang im Menüpunkt
SICHERHEIT / LICHTSCHRANKE durch Anwahl von
"nicht aktiv" zu deaktivieren !
