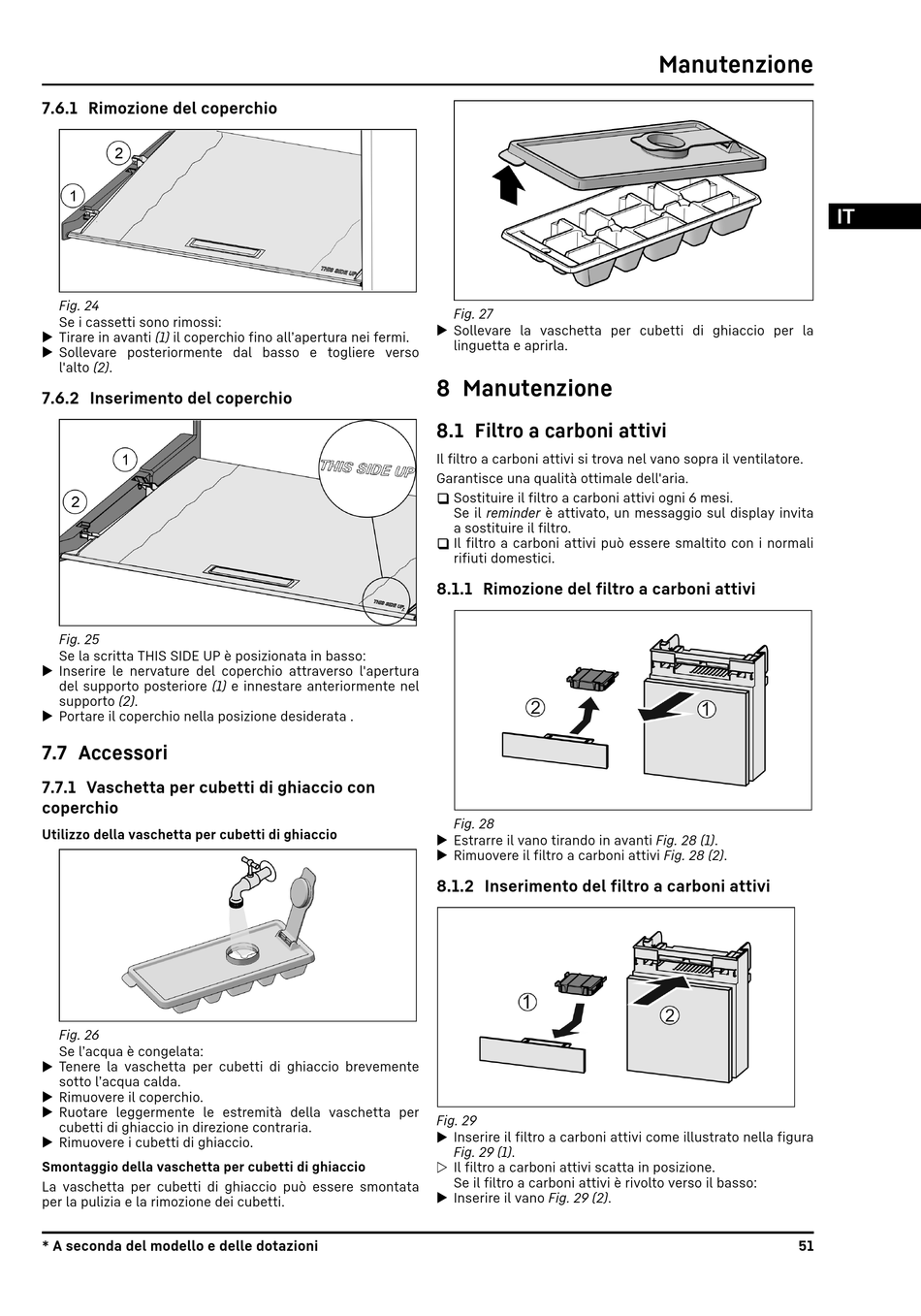

7.6.1 Rimozione del coperchio
Fig. 24
Se i cassetti sono rimossi:
u Tirare in avanti (1) il coperchio fino all'apertura nei fermi.
u Sollevare posteriormente dal basso e togliere verso
l'alto (2).
7.6.2 Inserimento del coperchio
Fig. 25
Se la scritta THIS SIDE UP è posizionata in basso:
u Inserire le nervature del coperchio attraverso l'apertura
del supporto posteriore (1) e innestare anteriormente nel
supporto (2).
u Portare il coperchio nella posizione desiderata .
7.7 Accessori
7.7.1 Vaschetta per cubetti di ghiaccio con
coperchio
Utilizzo della vaschetta per cubetti di ghiaccio
Fig. 26
Se l'acqua è congelata:
u Tenere la vaschetta per cubetti di ghiaccio brevemente
sotto l'acqua calda.
u Rimuovere il coperchio.
u Ruotare leggermente le estremità della vaschetta per
cubetti di ghiaccio in direzione contraria.
u Rimuovere i cubetti di ghiaccio.
Smontaggio della vaschetta per cubetti di ghiaccio
La vaschetta per cubetti di ghiaccio può essere smontata
per la pulizia e la rimozione dei cubetti.
* A seconda del modello e delle dotazioni
Fig. 27
u Sollevare la vaschetta per cubetti di ghiaccio per la
linguetta e aprirla.
8 Manutenzione
8.1 Filtro a carboni attivi
Il filtro a carboni attivi si trova nel vano sopra il ventilatore.
Garantisce una qualità ottimale dell'aria.
Sostituire il filtro a carboni attivi ogni 6 mesi.
q
Se il reminder è attivato, un messaggio sul display invita
a sostituire il filtro.
Il filtro a carboni attivi può essere smaltito con i normali
q
rifiuti domestici.
8.1.1 Rimozione del filtro a carboni attivi
Fig. 28
u Estrarre il vano tirando in avanti Fig. 28 (1).
u Rimuovere il filtro a carboni attivi Fig. 28 (2).
8.1.2 Inserimento del filtro a carboni attivi
Fig. 29
u Inserire il filtro a carboni attivi come illustrato nella figura
Fig. 29 (1).
w Il filtro a carboni attivi scatta in posizione.
Se il filtro a carboni attivi è rivolto verso il basso:
u Inserire il vano Fig. 29 (2).
