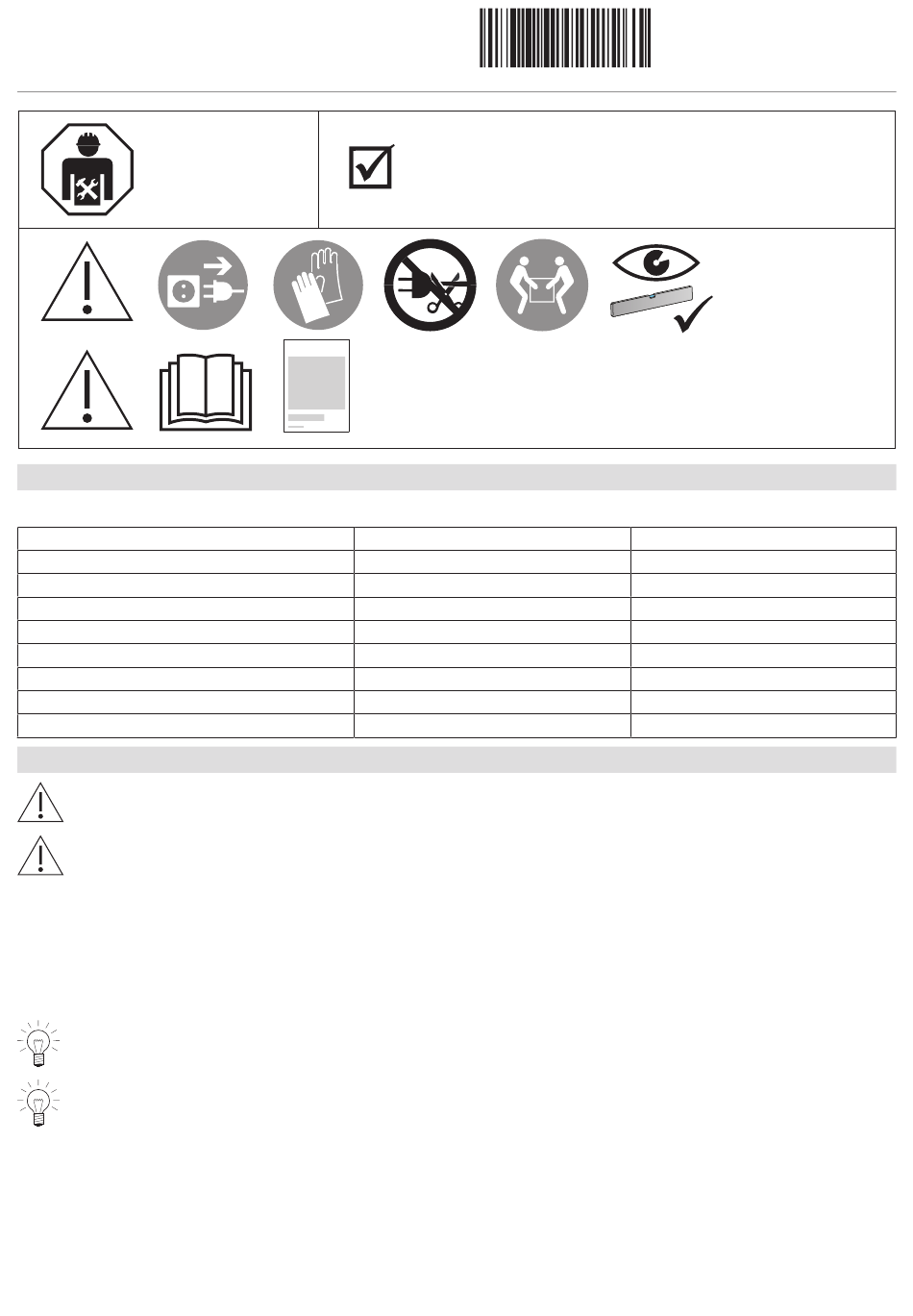

Installationsanleitung
CombiCooler/Cooler/WineCooler/Freezer
V6000 Supreme, integriert
Gültigkeitsbereich
Diese Installationsanleitung gilt für folgende Modelle:
Modellbezeichnung

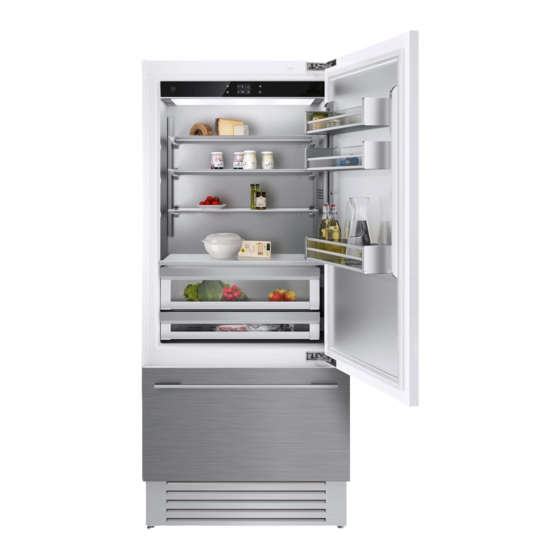

CombiCooler V6000 Supreme
CombiCooler V6000 Supreme
Cooler V6000 Supreme
Cooler V6000 Supreme
Cooler V6000 Supreme
WineCooler V6000 Supreme
Freezer V6000 Supreme
Freezer V6000 Supreme
Allgemeine Hinweise
Örtliche Vorschriften sind zu beachten. Beim Einbau in brennbares Material Richtlinien und Normen für Brandschutz
einhalten.
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsin-
stallationen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren
und störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berühr-
bar sein. Alte Installationen überprüfen.
▸
Angaben über erforderliche Netzspannung, Stromart und Absicherung dem Typenschild entnehmen.
Das Gerät ist mit Türbandung links und rechts erhältlich.
Aus technischen Gründen ist ein Umbau und Ändern der Türbandung nicht möglich.
1091913-04
CCO6T–51133
CO6T–51134
CCO6T–51096
CO6T–51131
CO6T–51098
Type
CCO6T-51133
CCO6T-51096
CO6T-51134
CO6T-51131
CO6T-51098
WC6T-51097
FR6T-53006
FR6T-51099
1
1091913-04
14.11.2023
WC6T–51097
FR6T–53006
FR6T–51099
Masssystem
90
90
90
90
90
60
60
60
Werbung
Verwandte Anleitungen für V-ZUG CCO6T-51133
Inhaltszusammenfassung für V-ZUG CCO6T-51133
- Seite 1 FR6T–53006 CCO6T–51096 CO6T–51131 CO6T–51098 FR6T–51099 Gültigkeitsbereich Diese Installationsanleitung gilt für folgende Modelle: Modellbezeichnung Type Masssystem CombiCooler V6000 Supreme CCO6T-51133 CombiCooler V6000 Supreme CCO6T-51096 Cooler V6000 Supreme CO6T-51134 Cooler V6000 Supreme CO6T-51131 Cooler V6000 Supreme CO6T-51098 WineCooler V6000 Supreme WC6T-51097 Freezer V6000 Supreme...
- Seite 2 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Technische Details + Installationsmasse CombiCooler V6000 Supreme, Breite 90 ≥40 18–28 Side-by-Side ≥500 cm² 1500 300 cm² 200 cm² Bei Nischenhöhe >2064 muss Türdoppelhöhe angepasst werden. Frontgitter Chrom ersetzbar durch Küchenfront. Details: Fertigstellung der Installation (siehe Seite 20). Solo-Einbau: Breite Möbelfront 894 mm, Spaltmass 3 mm.
- Seite 3 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Cooler V6000 Supreme, Breite 90 ≥40 18–28 ≥500 cm² Side-by-Side 1500 300 cm² 200 cm² Bei Nischenhöhe >2064 muss Türdoppelhöhe angepasst werden. Frontgitter Chrom ersetzbar durch Küchenfront. Details: Fertigstellung der Installation (siehe Seite 20). Solo-Einbau: Breite Möbelfront 894 mm, Spaltmass 3 mm.
- Seite 4 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 WineCooler V6000 Supreme, Breite 60 ≥40 18–28 Side-by-Side ≥500 cm² 1500 300 cm² 200 cm² Bei Nischenhöhe >2064 muss Anordnung der Bohrungen am Türdoppel und die Türdoppelhöhe angepasst werden. Frontgitter Chrom ersetzbar durch Küchenfront. Details: Fertigstellung der Installation (siehe Seite 20). OT Ansicht ohne Türdoppel, MT Ansicht mit Türdoppel, L Lufteintritt (mind.
- Seite 5 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Freezer V6000 Supreme, Breite 60 ≥40 18–28 Side-by-Side ≥500 cm² 1500 300 cm² 200 cm² Bei Nischenhöhe >2064 muss Anordnung der Bohrungen am Türdoppel und die Türdoppelhöhe angepasst werden. Frontgitter Chrom ersetzbar durch Küchenfront. Details: Fertigstellung der Installation (siehe Seite 20). OT Ansicht ohne Türdoppel, MT Ansicht mit Türdoppel, L Lufteintritt (mind.
- Seite 6 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Installationsvorbereitung Transport und Auspacken Das Gerät ist sehr schwer! Bei der Beförderung mit äusserster Vorsicht vorgehen, um Personen- und Sachschäden zu ver- meiden. Das Gerät muss stehend transportiert werden. Das Gerät nie auf der Vorderseite transportieren. Da es sich um ein schweres und grosses Gerät handelt, soll das Transportunternehmen zuvor über die Zugangsmöglichkeiten zum In- stallationsstandort (Türmasse, Bewegungsfreiräume auf den Treppen usw.) informiert werden.
- Seite 7 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Ansicht von hinten (links) und Seitenansicht (rechts). = Stromanschluss = Wasseranschluss (modell- abhängig) Für den Stromanschluss muss eine Schuko Steckdose 16 A oder Steckdose Typ 12/13 10 A mit Schutzleiter vorgesehen werden, die durch einen leicht zugänglichen allpoligen Schalter abgesichert sind.
- Seite 8 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Einbau der Türdoppel Vorbereitung der Türdoppel für Tür und Schublade Die Abmessungen der Türdoppel sind in der Tabelle und in den nachfolgenden Zeichnungen ersichtlich. Dennoch kann die obere Tür- doppelplatte der Kühlschranktür, je nach Ausrichtung zwischen dem Gerät und anderen Küchenmöbel, über die obere Türkante hin- ausragen und die untere Türdoppelplatte unter der Unterkante der Schublade hervorstehen.
- Seite 9 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Vorgehen: Türdoppel der Schublade beim CombiCooler V6000 Supreme. ▸ Bei der Montage des Türdoppels für die Schublade, gleich wie bei der Montage des Türdoppels für die Tür vorgehen, mit dem Unterschied, dass die Masse vom oberen Rand des Türdoppels und nicht wie bei der Tür vom unteren Rand genommen werden.
- Seite 10 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Türdoppel CombiCooler V6000 Supreme, Breite 90 1× 6× 4× 2× 92.5 354.5 354.5 92.5 18–28 23 kg 11 kg Bei Nischenhöhe >2064 muss Türdoppelhöhe angepasst werden Details zu Bohrungen Seitenansicht und Max. Gewicht...
- Seite 11 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Türdoppel Cooler V6000 Supreme, Breite 90 1× 8× 18–28 34 kg Bei Nischenhöhe >2064 muss Anordnung der Bohrungen am Türdoppel und die Türdoppelhöhe angepasst werden. Details zu Bohrungen Seitenansicht und Max. Gewicht...
- Seite 12 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Türdoppel WineCooler V6000 Supreme, Breite 60 276.5 276.5 1× 8× 18–28 133.5 133.5 34 kg Bei Nischenhöhe >2064 muss Anordnung der Bohrungen am Türdoppel und die Türdoppelhöhe angepasst werden. Details zu Bohrungen Seitenansicht und Max.
- Seite 13 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Türdoppel Freezer V6000 Supreme, Breite 60 276.5 276.5 1× 8× 18–28 34 kg Bei Nischenhöhe >2064 muss Anordnung der Bohrungen am Türdoppel und die Türdoppelhöhe angepasst werden. Details zu Bohrungen Seitenansicht und Max. Gewicht...
- Seite 14 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Montage der Türgriffe und bestellbares Zubehör Die Türgriffe müssen vorab am Türdoppel der Tür und Schublade montiert werden, bevor diese anschliessend am Kühl- schrank befestigt werden. Der Türgriff ist als separates bestellbares Zubehör erhältlich: Art.-Nr.
- Seite 15 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Befestigung der Türdoppel Nachdem die Halterungen und die Befestigungswinkel an den Türdoppel befestigt sind, zuerst bei der Schublade (falls beim Gerät vorhanden) mit der Installation beginnen. ▸ ▸ ▸ 1) Schrauben mit Muttern und Unterlag- 2) Die Türdoppel der Schublade an den 3) Das Türdoppel über die Halterungen scheiben nur teilweise anziehen.
- Seite 16 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 ▸ ▸ 7) Senkrechtes Ausrichten erfolgt durch 8) Ausrichtung der Tiefe: Im inneren der Festziehen oder Lösen der Schraube Schublade/Tür die Dichtung anheben. am Winkel. Das Türdoppel entspre- Oberes Loch ist für das Entfernen oder chend nach oben/unten verschieben.
- Seite 17 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Installation in die Nische Einbau eines einzelnen Geräts Es können Kunststoffprofile verwendet werden, um die Zwischenräume zwischen dem Gerät und den angrenzenden Möbeln oder ei- nem anderen nebenstehenden Gerät zu schliessen. ▸ ▸...
- Seite 18 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Einbau von miteinander kombinierten Geräten (Side-by-side) Bei jedem Gerät ist ein Befestigungswinkel im Lieferumfang enthalten. Es können Kunststoffprofile verwendet werden, um die Zwischenräume zwischen dem Gerät und den angrenzenden Möbeln oder einem anderen nebenstehenden Gerät zu schliessen. ▸...
- Seite 19 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 ▸ ▸ 5) Als Kippschutz bzw. um eine Verstellung der Geräte 6) Die Geräte nachfolgend in die endgültige Position brin- durch das Schliessen der Türen zu vermeiden, kann ein gen. oder zwei Winkel um den Zwischenbereich montiert wer- Wenn das Gerät in eine Möbelnische eingebaut wird, ist es den.
- Seite 20 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Fertigstellung der Installation Luftzirkulation Ein Gebläse sorgt für die erforderliche Lüftung im Bereich des Kondensators. Bei Küchen mit Sockelleiste müssen Lüftungsöffnungen angebracht werden, um eine ausreichende Lüftung zu ermöglichen. Die Lüftungsschlitze müssen die Sockelleiste mindestens zu 50% öffnen.
- Seite 21 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Montage des Wasserfilters (modellabhängig) Falls das Gerät mit einem Eiswürfelbereiter ausgestattet ist, muss vor dem Einschalten sichergestellt werden, dass die Wasserfilterpa- trone installiert ist, und der Hydraulikkreislauf mit Wasser befüllt ist. Der Wasserfilter sorgt für die Zubereitung der Eiswürfel bei einer Wassermenge bis 3000 Liter und über einen maximalen Zeitraum von 12 Monaten für eine optimale Wasserqualität.
- Seite 22 1091913-04 Installationsanleitung 14.11.2023 CombiCooler/Cooler/WineCooler/Freezer V6000 Supreme, integriert 1091913-04 Erstinbetriebnahme 3–4 sec Beim Öffnen der Tür erscheint im Normalfall am Bedienfeld die Meldung «Standby», wobei alle Tasten des Bedienfelds ausgeschaltet sind. ▸ Um das Gerät einzuschalten: Taste 3 Sek gedrückt halten. –...
