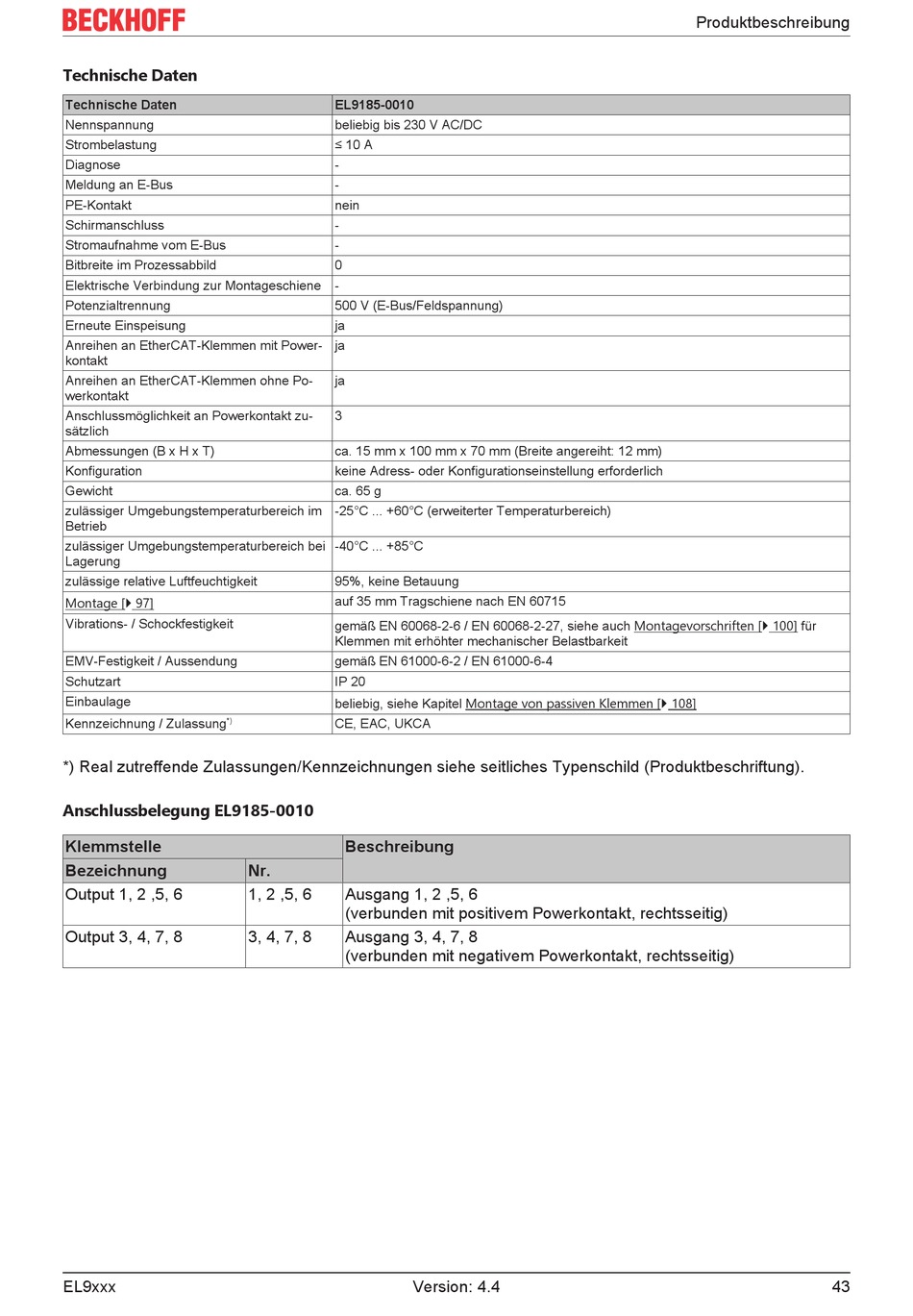

Technische Daten
Technische Daten
Nennspannung
Strombelastung
Diagnose
Meldung an E-Bus
PE-Kontakt
Schirmanschluss
Stromaufnahme vom E-Bus
Bitbreite im Prozessabbild
Elektrische Verbindung zur Montageschiene
Potenzialtrennung
Erneute Einspeisung
Anreihen an EtherCAT-Klemmen mit Power-
kontakt
Anreihen an EtherCAT-Klemmen ohne Po-
werkontakt
Anschlussmöglichkeit an Powerkontakt zu-
sätzlich
Abmessungen (B x H x T)
Konfiguration
Gewicht
zulässiger Umgebungstemperaturbereich im
Betrieb
zulässiger Umgebungstemperaturbereich bei
Lagerung
zulässige relative Luftfeuchtigkeit
Montage [} 97]
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Einbaulage
*)
Kennzeichnung / Zulassung
*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).
Anschlussbelegung EL9185-0010
Klemmstelle
Bezeichnung
Output 1, 2 ,5, 6
Output 3, 4, 7, 8
EL9xxx
EL9185-0010
beliebig bis 230 V AC/DC
≤ 10 A
-
-
nein
-
-
0
-
500 V (E-Bus/Feldspannung)
ja
ja
ja
3
ca. 15 mm x 100 mm x 70 mm (Breite angereiht: 12 mm)
keine Adress- oder Konfigurationseinstellung erforderlich
ca. 65 g
-25°C ... +60°C (erweiterter Temperaturbereich)
-40°C ... +85°C
95%, keine Betauung
auf 35 mm Tragschiene nach EN 60715
gemäß EN 60068-2-6 / EN 60068-2-27, siehe auch Montagevorschriften [} 100] für
Klemmen mit erhöhter mechanischer Belastbarkeit
gemäß EN 61000-6-2 / EN 61000-6-4
IP 20
beliebig, siehe Kapitel Montage von passiven Klemmen [} 108]
CE, EAC, UKCA
Beschreibung
Nr.
1, 2 ,5, 6
Ausgang 1, 2 ,5, 6
(verbunden mit positivem Powerkontakt, rechtsseitig)
3, 4, 7, 8
Ausgang 3, 4, 7, 8
(verbunden mit negativem Powerkontakt, rechtsseitig)
