Kabeltrommelvervanging - weinor Sottezza II Stretch/LED Austauschanleitung

2.2

Kabeltrommelvervanging

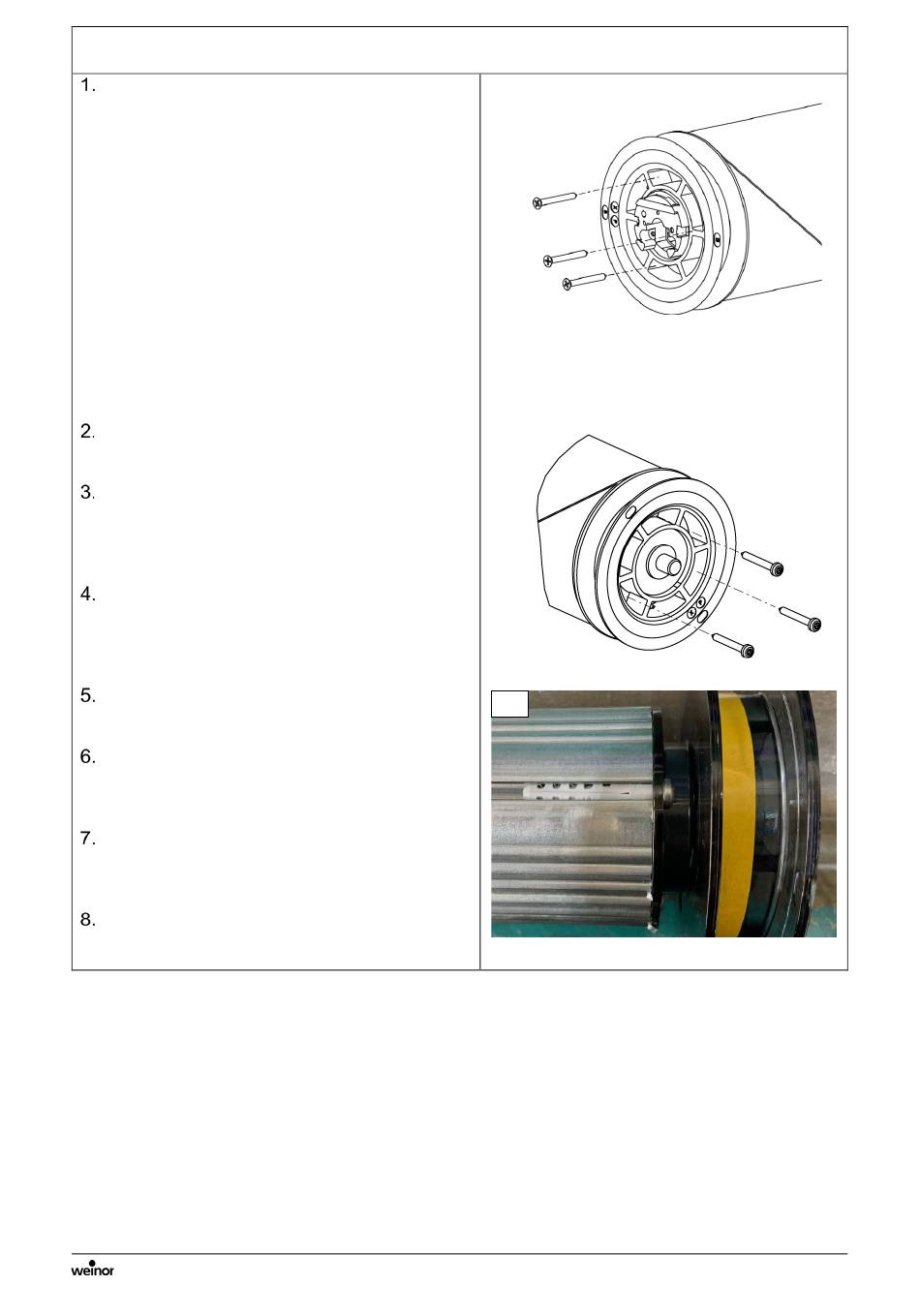

Aan de motorzijde de drie schroeven*
losmaken, die de kabeltrommel met het
kederkanaal van de Optinut doekas
verbinden.
*Productieperiode 07/2015 – 07/2016
Plaatschroef met verzonken kop DIN7982-
ST4,8x38
*Productieperiode 07/2016 – 03/2018
Plaatschroef met verzonken kop ISR ISO 14586-
ST4,2x38
*Productieperiode vanaf 03/2018
Plaatschroef met platte kop ISR ISO 14585-
ST4,8x38
Module motor met kabeltrommel kan uit de
Optinut doekas getrokken worden.
Aan de andere zijde op dezelfde manier te
werk gaan, alleen wordt de kabeltrommel met
het doekasinzetstuk uit de Optinut doekas
getrokken.
Alle deuvels in de Optinut doekas vervangen
door nieuwe, meegeleverde deuvels. Zorg er
hierbij voor dat de nieuwe deuvels volledig
zijn geplaatst en correct uitgelijnd zijn (A).
Motor met de nieuwe kabeltrommel en
meenemer in de Optinut doekas schuiven
Aan de lagerzijde de nieuwe kabeltrommel
met nieuw, meegeleverd doekasinzetstuk op
de Optinut doekassen schuiven.
Let erop dat de kabelopeningen in de
kabeltrommel aan weerszijden van het
systeem op één lijn liggen.
Nieuwe kabeltrommels aan beide zijden van
de Optinut doekas weer vastschroeven.
Sottezza II Stretch/ LED/ Sottezza II OptiStretch/ LED
Technische Änderungen vorbehalten/ Technische wijzigingen voorbehouden/
We reserve the right to make technical changes/ Sous réserve de modifications techniques
Motorzijde
Lagerzijde met
doekasinzetstuk
A
Version/ Versie 1
Artikelnummer/ Item
Number/ Numéro d'article 127265-0000 Page 17/47
