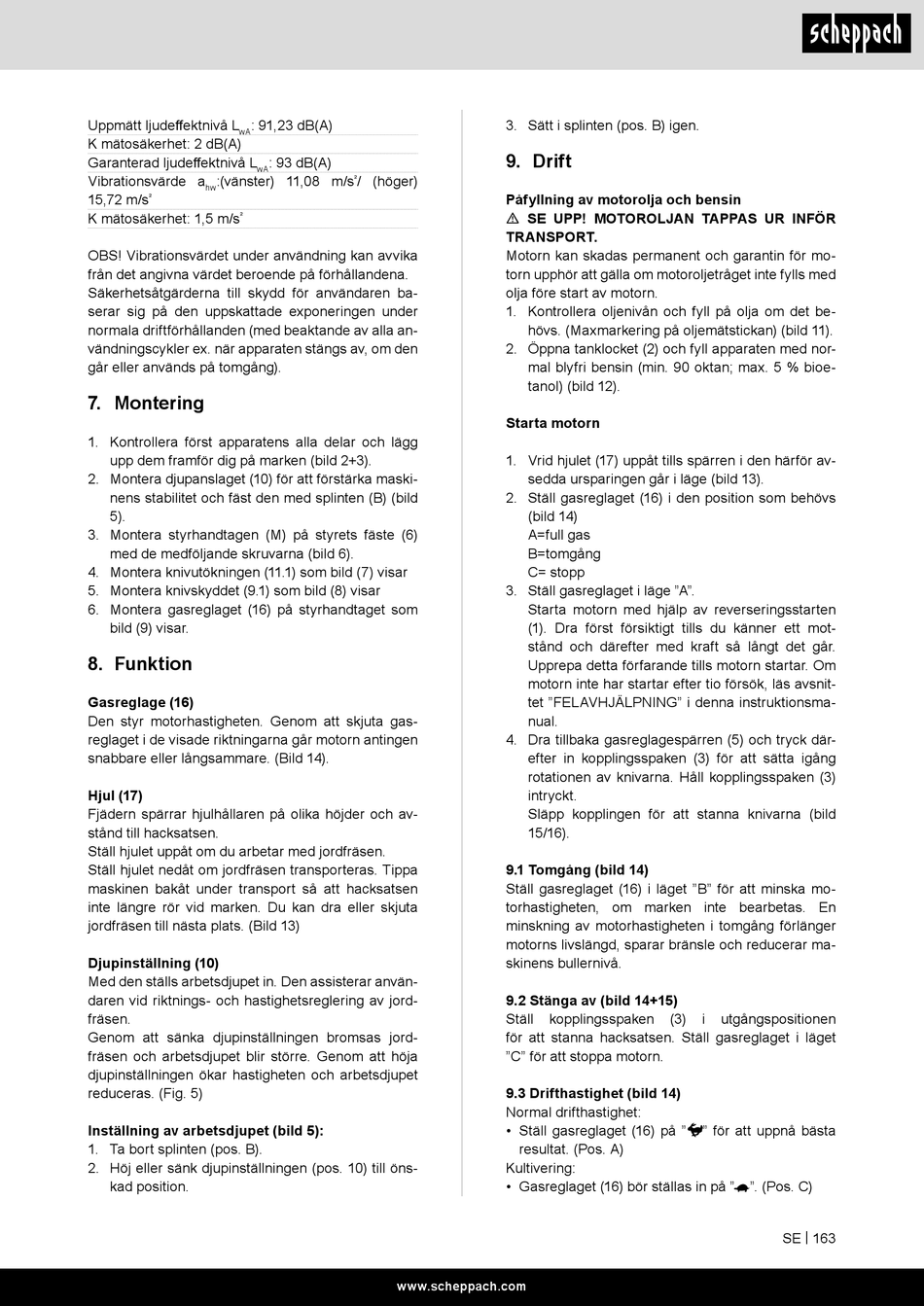

Montering; Funktion; Drift - Scheppach MTP560 Original Bedienungsanleitung

Uppmätt ljudeffektnivå L : 91,23 dB(A)
wA
K mätosäkerhet: 2 dB(A)
Garanterad ljudeffektnivå L
wA
Vibrationsvärde a :(vänster) 11,08 m/s
hw
15,72 m/s
²
K mätosäkerhet: 1,5 m/s
²
OBS! Vibrationsvärdet under användning kan avvika
från det angivna värdet beroende på förhållandena.
Säkerhetsåtgärderna till skydd för användaren ba-
serar sig på den uppskattade exponeringen under
normala driftförhållanden (med beaktande av alla an-
vändningscykler ex. när apparaten stängs av, om den
går eller används på tomgång).

7. Montering

1. Kontrollera först apparatens alla delar och lägg
upp dem framför dig på marken (bild 2+3).
2. Montera djupanslaget (10) för att förstärka maski-
nens stabilitet och fäst den med splinten (B) (bild
5).
3. Montera styrhandtagen (M) på styrets fäste (6)
med de medföljande skruvarna (bild 6).
4. Montera knivutökningen (11.1) som bild (7) visar
5. Montera knivskyddet (9.1) som bild (8) visar
6. Montera gasreglaget (16) på styrhandtaget som
bild (9) visar.

8. Funktion

Gasreglage (16)
Den styr motorhastigheten. Genom att skjuta gas-
reglaget i de visade riktningarna går motorn antingen
snabbare eller långsammare. (Bild 14).
Hjul (17)
Fjädern spärrar hjulhållaren på olika höjder och av-
stånd till hacksatsen.
Ställ hjulet uppåt om du arbetar med jordfräsen.
Ställ hjulet nedåt om jordfräsen transporteras. Tippa
maskinen bakåt under transport så att hacksatsen
inte längre rör vid marken. Du kan dra eller skjuta
jordfräsen till nästa plats. (Bild 13)
Djupinställning (10)
Med den ställs arbetsdjupet in. Den assisterar använ-
daren vid riktnings- och hastighetsreglering av jord-
fräsen.
Genom att sänka djupinställningen bromsas jord-
fräsen och arbetsdjupet blir större. Genom att höja
djupinställningen ökar hastigheten och arbetsdjupet
reduceras. (Fig. 5)
Inställning av arbetsdjupet (bild 5):
1. Ta bort splinten (pos. B).
2. Höj eller sänk djupinställningen (pos. 10) till öns-
kad position.
: 93 dB(A)
/ (höger)
²
www.scheppach.com
3. Sätt i splinten (pos. B) igen.

9. Drift

Påfyllning av motorolja och bensin
m SE UPP! MOTOROLJAN TAPPAS UR INFÖR
TRANSPORT.
Motorn kan skadas permanent och garantin för mo-
torn upphör att gälla om motoroljetråget inte fylls med
olja före start av motorn.
1. Kontrollera oljenivån och fyll på olja om det be-
hövs. (Maxmarkering på oljemätstickan) (bild 11).
2. Öppna tanklocket (2) och fyll apparaten med nor-
mal blyfri bensin (min. 90 oktan; max. 5 % bioe-
tanol) (bild 12).
Starta motorn
1. Vrid hjulet (17) uppåt tills spärren i den härför av-
sedda ursparingen går i läge (bild 13).
2. Ställ gasreglaget (16) i den position som behövs
(bild 14)
A=full gas
B=tomgång
C= stopp
3. Ställ gasreglaget i läge "A".
Starta motorn med hjälp av reverseringsstarten
(1). Dra först försiktigt tills du känner ett mot-
stånd och därefter med kraft så långt det går.
Upprepa detta förfarande tills motorn startar. Om
motorn inte har startar efter tio försök, läs avsnit-
tet "FELAVHJÄLPNING" i denna instruktionsma-
nual.
4. Dra tillbaka gasreglagespärren (5) och tryck där-
efter in kopplingsspaken (3) för att sätta igång
rotationen av knivarna. Håll kopplingsspaken (3)
intryckt.
Släpp kopplingen för att stanna knivarna (bild
15/16).
9.1 Tomgång (bild 14)
Ställ gasreglaget (16) i läget "B" för att minska mo-
torhastigheten, om marken inte bearbetas. En
minskning av motorhastigheten i tomgång förlänger
motorns livslängd, sparar bränsle och reducerar ma-
skinens bullernivå.
9.2 Stänga av (bild 14+15)
Ställ kopplingsspaken (3)
för att stanna hacksatsen. Ställ gasreglaget i läget
"C" för att stoppa motorn.
9.3 Drifthastighet (bild 14)
Normal drifthastighet:
• Ställ gasreglaget (16) på "
resultat. (Pos. A)
Kultivering:
• Gasreglaget (16) bör ställas in på "
i utgångspositionen
" för att uppnå bästa
". (Pos. C)
SE | 163
