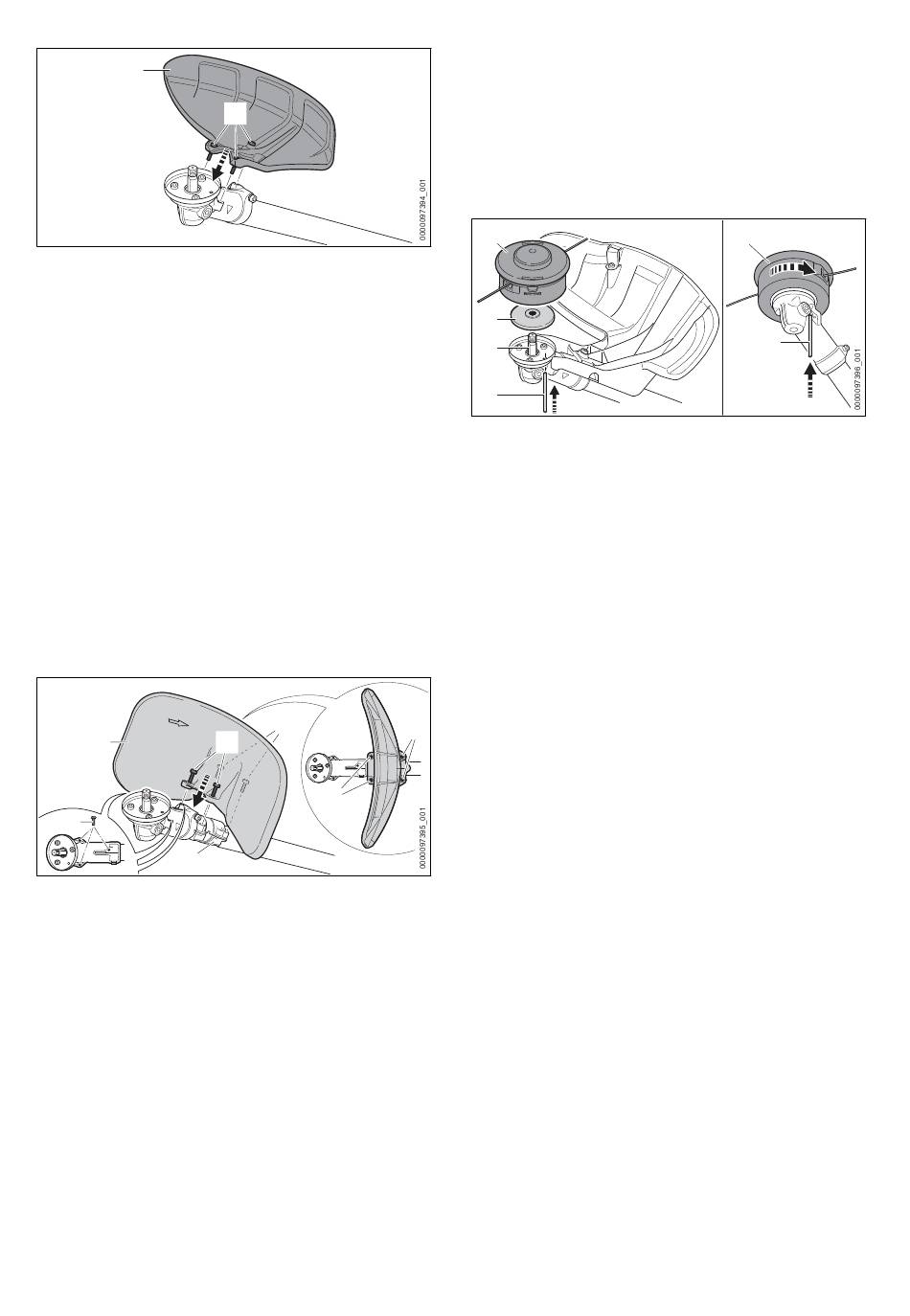

6 Motorsense zusammenbauen
1
► Schutz (1) auf das Getriebegehäuse setzen.
► Schrauben (2) eindrehen und mit einem
Anziehdrehmoment von 10 Nm anziehen.
6.2.2 Schutz für Mähköpfe, Metall-Schneid‐
werkzeuge und Anschlag abbauen
► Motor abstellen.
► Schrauben herausdrehen.
► Schutz abnehmen.
6.2.3 Schutz für Häckselmesser anbauen
Zum Anbau des Schutzes wird eine zusätzliche
Halterung am Schaft benötigt. Die Halterung wird
mit Spezialschrauben und Spezialwerkzeug am
Schaft befestigt.
► Motor abstellen.
► Falls die Halterung für den Schutz noch nicht
am Schaft angebaut ist: Halterung von einem
STIHL Fachhändler anbauen lassen.
1
4
2
► Schutz (1) so auf die Halterung (2) setzen,
dass die nach innen gewölbten Seite in Rich‐
tung Getriebegehäuse zeigt.
► Schrauben (3) eindrehen und mit einem
Anziehdrehmoment von 10 Nm anziehen.
► Stopfen (4) in die Gewindebohrungen am
Getriebegehäuse drücken.
Die Gewindebohrungen sind vor Schmutz
geschützt.
6.2.4 Schutz für Häckselmesser abbauen
► Motor abstellen.
► Schrauben herausdrehen.
► Schutz abnehmen.
► Stopfen aus den Gewindebohrungen am
Getriebegehäuse herausziehen und in die
Gewindebohrungen der Halterung drücken.
0458-856-7521-A
2
3
3
3
Die Gewindebohrungen der Halterung sind
gegen Schmutz geschützt.
6.3 Mähkopf anbauen und
abbauen
6.3.1 Mähkopf anbauen
► Motor abstellen.
1
2
3
4
► Druckteller (2) so auf die Welle (3) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Mähkopf (1) auf die Welle (3) setzen und von
Hand gegen den Uhrzeigersinn drehen.
► Steckdorn (4) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Mähkopf (1) solange gegen den Uhrzeigersinn
drehen, bis der Steckdorn (4) einrastet.
Die Welle (3) ist blockiert.
► Mähkopf (1) von Hand fest anziehen.
► Steckdorn (4) abziehen.
6.3.2 Mähkopf abbauen
► Motor abstellen.
3
► Steckdorn bis zum Anschlag in die Bohrung
drücken und gedrückt halten.
► Mähkopf solange drehen, bis der Steckdorn
einrastet.
Die Welle ist blockiert.
► Mähkopf im Uhrzeigersinn herausdrehen.
► Druckteller abnehmen.
► Steckdorn abziehen.
6.4 Metall-Schneidwerkzeug
anbauen und abbauen
6.4.1 Grasschneideblatt, Dickichtmesser
oder Kreissägeblatt anbauen
► Motor abstellen.
deutsch
