Vario 650/1000/1500/2500/3500 CC – Zentrale Lüftungsgeräte
Montage- und Serviceanleitung
18
einem fachmännischen Unternehmen anvertraut werden, welches die Verantwortung für das richtige
Betreiben der Anlage übernimmt.
Der Betreiber ist verpflichtet, Hygiene-Geräteprüfungen in einem regelmäßigem Intervall von 3 Jahren
„
durchzuführen.
„ Die Anlage darf nicht ohne Luftfilter betrieben werden. Die Filterklasse der frischen Zuluft muss mindes-
tens F7 sein. Die Filterklasse der Abluft muss mindestens F5 sein.
„ Falls die Anlage längere Zeit außer Betrieb war, ist es notwendig, das Gerät vor der Inbetriebnahme einer
gründlichen Reinigung zu unterziehen. Bei höheren hygienischen Anforderungen muss ein Abklatschtest
vorgenommen werden.
„ Nach der Durchführung der desinfizierenden Maßnahme muss sichergestellt sein, dass in der Zuluft kei-
ne toxikologisch verdächtigen oder geruchsaktiven Stoffe eindringen können!
„ Der Betreiber ist verpflichtet die Nutzung der Anlage zu dokumentieren (z. B. in einem Betriebstagebuch).
3.2

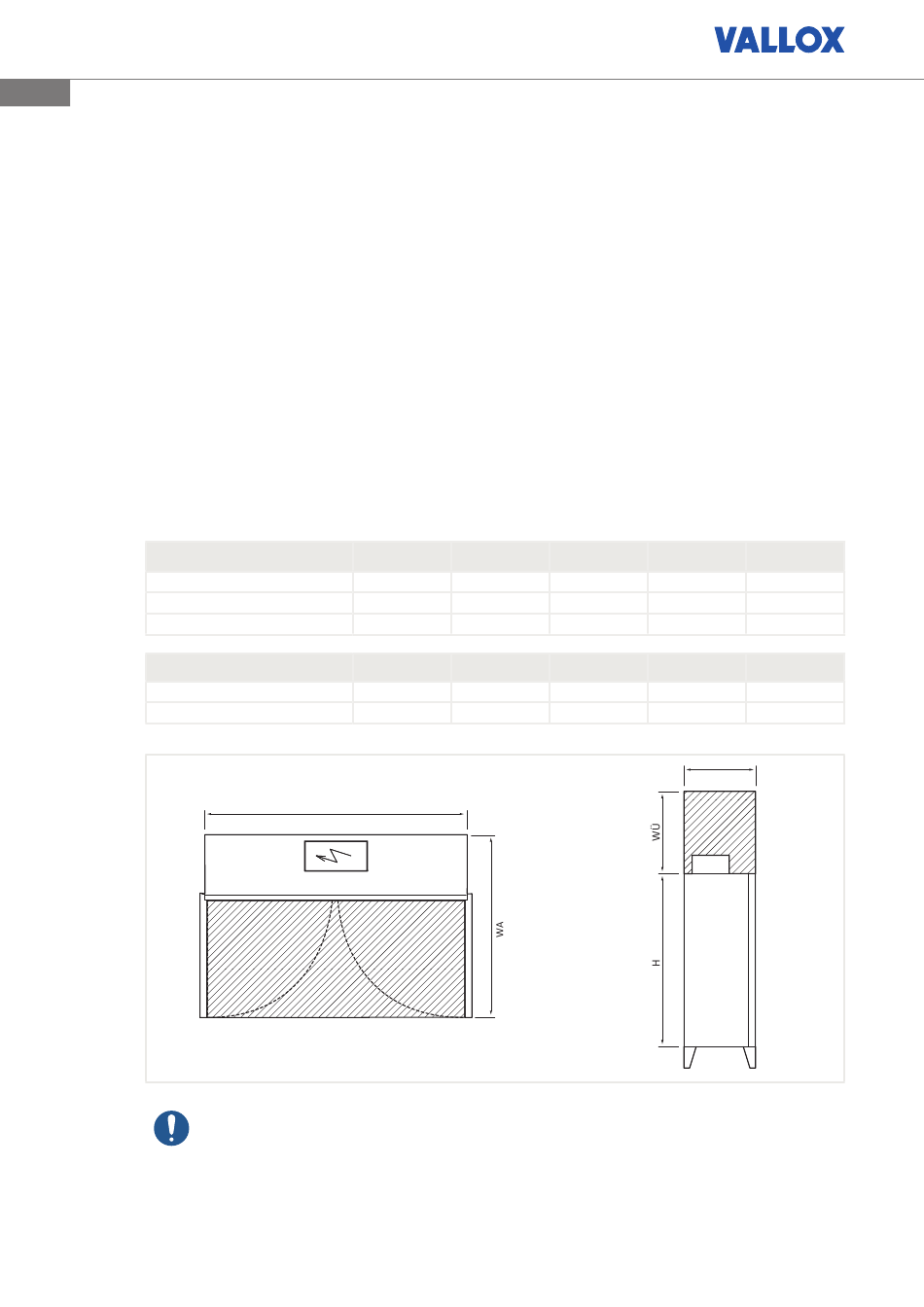

Abmessungen

3.2.1

Platzbedarf

Außenabmessungen Gerät
B – Breite
H – Höhe
T – Tiefe
Platzbedarf - Wartungsraum
WA – Öffnung der Türen [mm]
WÜ – Platz über Gerät
Abbildung 1:
ACHTUNG
Für Decken- und Standmontage sowie Außenluftansaugung rechts oder links sind jeweils unter-
schiedliche Kondensatanschlüsse zu verwenden, die am Lüftungsgerät vorbereitet sind. Siehe auch:
„ „3.7.2 Kondensatanschluss beim Standgerät" auf Seite 29
„ „3.7.3 Kondensatanschluss beim Deckengerät" auf Seite 30
650 CC
[mm] 1370
[mm] 1100
[mm] 298
650 CC
1230
[mm] 600
B
Platzbedarf ohne Anbauteile
1000 CC 1500 CC
1700 2020
1100 1270
390 485
1000 CC 1500 CC
1320 1595
600 600
2500 CC 3500 CC
2150 2455
1570 1660
565 775
2500 CC 3500 CC
1735 2100
600 600
T
