PQ Plus - MMI 12RCM / MMI 12Flex / MMI 12DC
MMI 12Flex:
F1 für die Rogowskispulen der Ströme 1 - 3
•
F2 für die Rogowskispulen der Ströme 4 - 6
•
F3 für die Rogowskispulen der Ströme 7 - 9
•
F4 für die Rogowskispulen der Ströme 10 - 12
•
Die Stromeingänge der MMI 12Flex sind für Sekundärsignale von 333 mV
ausgelegt und mit 4-poligen Steckverbindern ausgestattet.

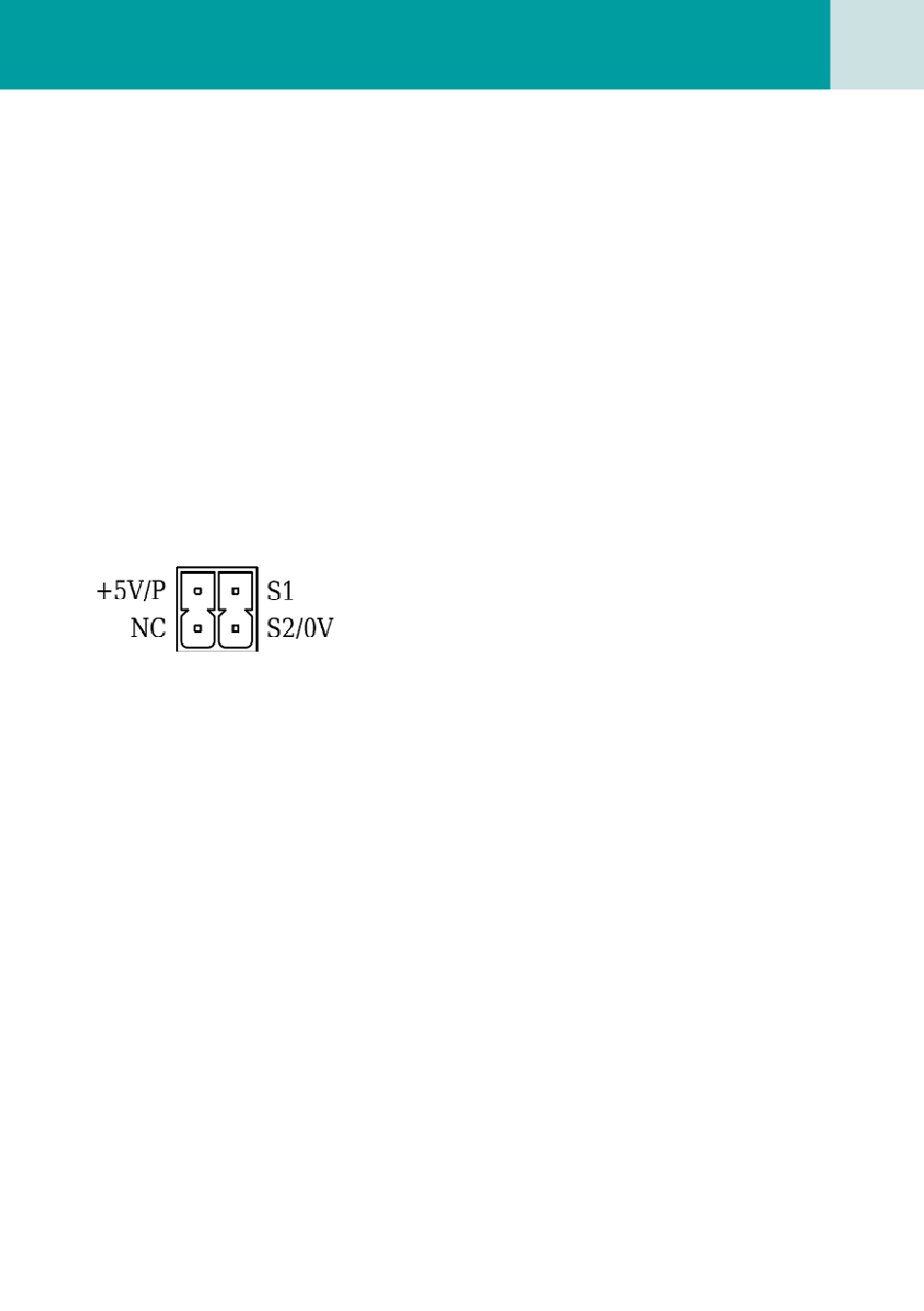

Die Belegung der Anschlüsse ist wie folgt:
Anschluss der Rogowskispule (Typ KBU Flex):
Roter Draht auf die Klemme +5V/P
Weißer Draht auf die Klemme S1
Schwarzer Draht auf die Klemme S2/0V
Folgende passende Spulen hierfür bieten wir an:
KBU Flex: Rogowskispule
