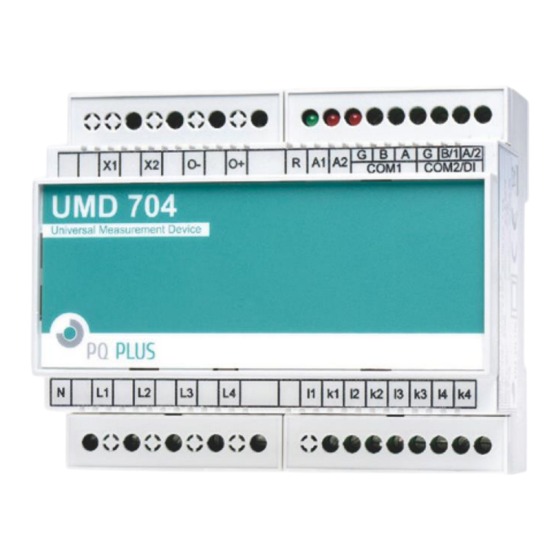

PQ Plus UMD 704 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für UMD 704:
Bedienungsanleitung für
UMD 704
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PQ Plus UMD 704

  • Seite 1 Bedienungsanleitung für UMD 704...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines ......................3 Bedienung des Messgeräts ................3 Sicherheitsanforderungen für die Verwendung des UMD 704 ............. 3 Installation des Geräts ........................3 Versorgungsspannung ......................... 4 2.3.1 Messspannung ......................... 4 2.3.3 Peripheriegeräte zur Übertragung .................... 5 2.3.4 Ausgänge und Eingänge ......................6 Energiemesswerte ........................
  • Seite 3: Allgemeines

    Der maximale Querschnitt eines anzuschließenden Verbindungskabels beträgt 2,5 mm². Das UMD 704 ist vorrangig zur Montage auf einer DIN Hutschiene vorgesehen. Die Abmessungen des Geräts finden sie im Bild 2. Mit gestrichelten Linien sind ebenfalls Positionen für die Wandmontage mit drei Schrauben markiert.
  • Seite 4: Versorgungsspannung

    60.6 21.5 30.3 Bild 1 : Abmessungen des UMD 704 Analysegeräts. Versorgungsspannung Die Versorgungsspannung (Optionen in Bild 3) wird an die Anschlüsse X1 und X2 über ein Trennelement (Schalter – siehe Installationsdiagramm in Bild 3) angeschlossen. Dieses muss sich in der Nähe des Geräts befinden und für den Benutzer leicht zugänglich sein.
  • Seite 5: Peripheriegeräte Zur Übertragung

    I11 l22 I21 l32 I31 l42 I41 l12 I11 l22 I21 l32 I31 l42 I41 Bild 3: Beispiel einer typischen Installation UMD 704 in einem Niederspannungsnetz — von links nach rechts: mit niedriger Versorgungsspannung (möglich: Gleichstrom, Wechselstrom auch mit Setups, abgesichert durch batteriegestützte unterbrechungsfreie Stromversorgung (USV)), versorgt aus dem gemessenen Netzwerk.
  • Seite 6: Ausgänge Und Eingänge

    Bild 5: Typische Schaltung der RS-485-Anschlussverbindung im UMD 704 oder optionalen M-Bus (rechts). Ethernet-Schnittstelle (optional) Die 10Base-T Ethernet-Schnittstelle mit RJ-45-Stecker, beschrieben als ETH, befindet sich an der Rückseite (Anschlusskonsole). Die Ethernet-Schnittstelle kann als Ersatz für die primäre RS-485-Schnittstelle für die Verbindung des Geräts mit LAN und für die einfache Verbindung mit einem Fernsteuerungs-PC verwendet werden.
  • Seite 7: Energiemesswerte

    Relay Output (Optional) Digital Output Digital Input Bild 6: Ein Beispiel für die Kabelverbindung von Eingängen und Ausgängen im UMD 704. Energiemesswerte Das UMD 704 besitzt einen Dreiphasen-Vierquadranten-Energiezähler mit automatischen Mess- und Tariffunktionen (Zeit der Nutzung, Nutzungsbedingungen). Das Gerät registriert Wirk-und Blind-Energie separat (EP,EP+, EP-). Bei Blindenergie misst es die kapazitive Leistung EQC und die induktive Leistung EQL bzw.
  • Seite 8: Technische Spezifikationen

    Technische Spezifikationen Grundparameter Gerätespannung Hilfsstromquelle Model „230“ Model „24“ Hilfsspannungsbereich AC, f: 40÷450 Hz 75 ÷ 510 V 20 ÷ 50 V 80 ÷ 350 V 20 ÷ 75 V Hilfsspannungsbereich DC 7 VA / 3 W Stromversorgung Überspannungskategorie Verschmutzungsgrad isoliert, polaritätsfrei Verbindung Andere Spezifikationen...
  • Seite 9: Messgrößen

    Messgrößen Spannungsmerkmale Frequenz 50 / 60 Hz fNOM– Nennfrequenz 40 ÷ 70 Hz Messbereich ± 10 mHz Genauigkeit Spannung Ausführungen Spannungseingang Standardv ariante („230“) 180 ÷ 250 V )– Nennspannung Messbereich (Leitung zu Neutral) 6 ÷ 300 V Messbereich (Leitung zu Leitung) 11 ÷...
  • Seite 10 Messgrößen – Strom, Temperatur Strom Stromeingangsoptionen „X/100mA“ INOM (IB) – Nenn(grund)strom 0.1 A 0.00025 ÷ 0.12 A Messbereich innere Ungenauigkeit +/- 0.05 % rdg ± +/- 0.02 % rng (tA = 23 ± 2 ºC) +/- 0.03 % rdg ± +/- 0.01 % rng / 10 ºC Temperaturdrift 600V CAT III Messkategorie...
  • Seite 11 Messgrößen – Leistung, Leistungsfaktor, Energie Aktive / Reaktive Leistung, Leistungsfaktor (PF), cos φ (PNOM = UNOM x INOM) 23 ± 2 ºC Referenzbedingungen “A” : Umgebungstemperatur (tA ) U, I U = 80 ÷ 120 % U , I = 1 ÷ 120 % I für aktive Leistung, PF, cos φ...
  • Seite 12: Wartung, Service, Garantie

    Wartung, Service, Garantie Wartung: Das UMD 704 Netzanalysegerät benötigt während des Betriebs keine Wartung. Für einen zuverlässigen Betrieb müssen lediglich die vorgegebenen Betriebsbedingungen erfüllt werden. Das Gerät darf keinen Gewalteinwirkungen ausgesetzt werden und darf nicht in Kontakt mit Wasser oder Chemikalien kommen, die mechanische Schäden verursachen können.
