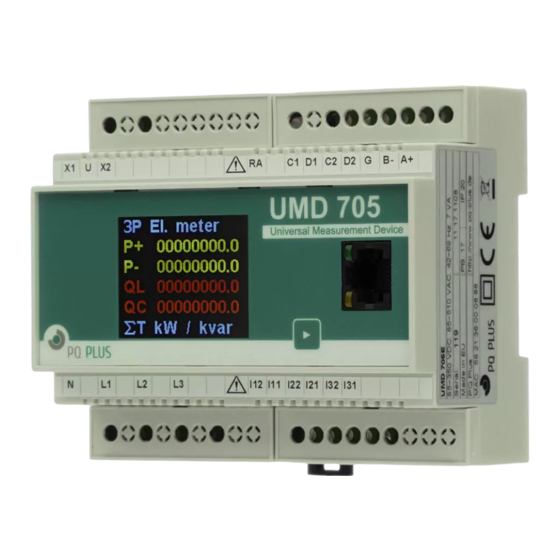

PQ Plus UMD 705 Schnellstartanleitung
Vorschau ausblenden
Andere Handbücher für UMD 705:
- Bedienungsanleitung (48 Seiten) ,
- Schnellstartanleitung (12 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PQ Plus UMD 705
Inhaltszusammenfassung für PQ Plus UMD 705

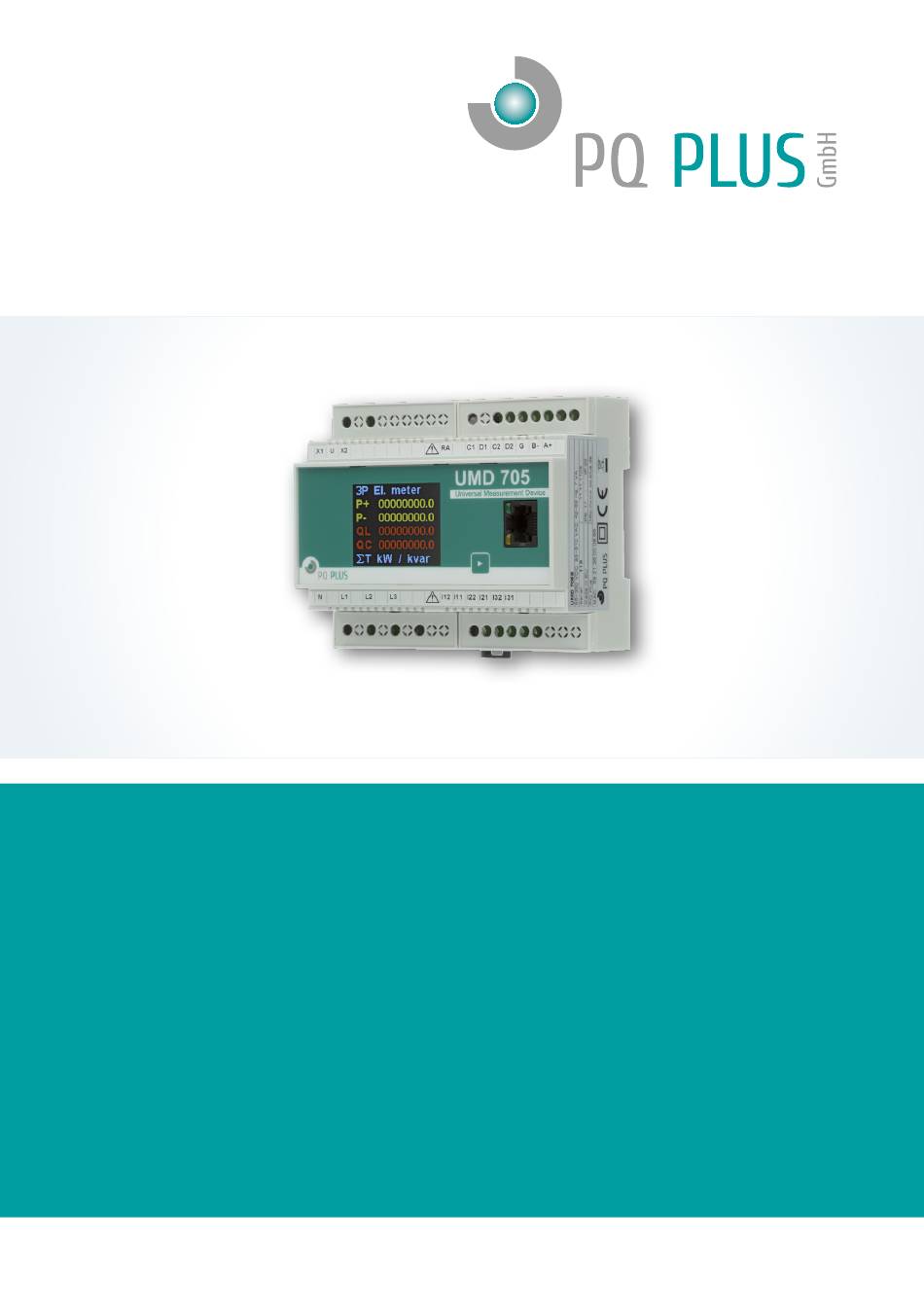

- Seite 1 • • Quick-Start Anleitung Quick-Start Manual UMD 705 Deutsch / English...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................4 Montage .......................4 Spannungsversorgung .................4 Spannungsmessung ..................5 Stromwandler anschließen ................5 RJ45-Schnittstelle ..................6 RS485-Schnittstelle ..................6 Inbetriebnahme ..................6 Werksseitige Kommunikationseinstellungen ..........6 Verbindung mit einem PC herstellen ............7 Stromwandler einstellen ................8 Kommunikationsparameter einstellen ............8 Anschluss und Einstellungen kontrollieren ..........9 Technische Daten ................10 Eine ausführliche Anleitung finden Sie auf unserer Homepage unter: https://www.pq-plus.de/medien-downloads/... - Seite 3 PQ Plus – UMD 705 Table of Contents Installation ....................11 Mounting ..................... 11 Voltage supply .................... 11 Voltage measurement.................12 Connecting a current transformer ...............12 RJ45 interface ....................13 RS485 interface ..................13 Commissioning ..................13 Factory communication settings ..............13 Connecting to a PC ..................14 Setting the current transformer ..............15...
-
Seite 4: Installation
Quick-Start Anleitung Installation Montage Das UMD 705 ist für eine Montage auf der DIN-Hutschiene vorgesehen. 60.6 21.5 30.3 Spannungsversorgung Das UMD 705 ist mit 2 verschiedenen Spannungsversorgungen erhältlich: Die 24 V Variante benötigt eine Spannung von: 20 … 50 V •... -
Seite 5: Spannungsmessung
I12 I11 I22 I21 I32 I31 MV/LV Transformer Spannungsmessung Das UMD 705 verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan- nungen werden über die Klemmen L1, L2, L3 und den gemeinsamen Neut- ralleiteranschluss N gemessen. -
Seite 6: Rj45-Schnittstelle
Quick-Start Anleitung RJ45-Schnittstelle Das UMD 705E verfügt über einen Standard RJ45-Anschluss für das LAN. Der Anschluss befindet sich rechts neben dem Display. RS485-Schnittstelle Das UMD 705E ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus RTU-Protokoll kommuniziert. Die Anschlüsse befinden sich oben am Gerät und sind mit „A+“, „B-“... -
Seite 7: Verbindung Mit Einem Pc Herstellen
PQ Plus – UMD 705 Verbindung mit einem PC herstellen Um das UMD mit einem PC zu verbinden, können Sie entweder einen Schnittstellenkonverter (z.B. RS485 auf USB) oder ein LAN-Kabel verwen- den. Konverter: Für diese Verbindung muss der dazugehörige USB-Treiber des Schnittstellenkonverters auf dem PC installiert sein. -
Seite 8: Stromwandler Einstellen
Quick-Start Anleitung Stromwandler einstellen Nachdem Sie in der Software mit dem Gerät verbunden sind, wählen Sie den Punkt Unter dem Register „Install“ kann die Messung konfiguriert werden: Nennwerte, Netzform, Wandlerver- hältnisse, … Kommunikationsparameter einstellen Unter dem Punkt „Kommunikation“ können alle Kommunikationsparameter des UMD’s eingestellt werden. -
Seite 9: Anschluss Und Einstellungen Kontrollieren
Lieferung mit negativem Vorzeichen angezeigt. So kann der richtige Einbau und Anschluss der Stromwandler überprüft werden. Am Display des UMD 705 kann nur die Gesamtleistung kontrolliert werden! Über das Zeigerdiagramm kann das Drehfeld und die Zuordnung der •... -
Seite 10: Technische Daten
Quick-Start Anleitung Technische Daten 230 V: 85 … 510 V ; 85 … 350 V Spannungsversorgung 24 V: 20 … 75 V Spannungsmessung 4 ... 420 V ; 7 … 720 V Frequenz 40 … 70 Hz Abtastrate 25,6 kHz Leistungsaufnahme 7 VA / 3,5 W Umgebungstemperatur T... -
Seite 11: Installation
PQ Plus – UMD 705 Installation Mounting The UMD 705 is intended for mounting on the DIN top-hat rail. 60.6 21.5 30.3 Voltage supply The UMD 705 is available with 2 different voltage supplies: The 24 V version requires a voltage of: 20 …... -
Seite 12: Voltage Measurement
MV/LV Transformer Voltage measurement The UMD 705 has 3 voltage inputs that are suitable for both direct and cur- rent transformer measurements. The phase voltages are measured via the terminals L1, L2, L3 and the joint neutral conductor connection N. -
Seite 13: Rj45 Interface
PQ Plus – UMD 705 RJ45 interface The UMD 705E has a standard RJ45 connection for the LAN. The connection is located to the right of the display. RS485 interface The UMD 705E is equipped with an RS485 interface that communicates via the Modbus RTU protocol. -
Seite 14: Connecting To A Pc
Quick-Start Manual Connecting to a PC You can either use an interface converter (e.g. RS485 to USB) or a LAN cable to connect the UMD to a PC. Converter: The associated USB driver of the interface converter must be installed on the PC for this. LAN: If you want to connect to the device by LAN cable, you need to either adjust your device's IP address to your network or the IP address of your computer. -
Seite 15: Setting The Current Transformer
PQ Plus – UMD 705 Setting the current transformer Once you have connected to the device in the software, select the item You can configure the measure- ment under the tab "Install": Nominal values, network configura- tion, current transformer ratios, …... -
Seite 16: Checking The Connection And Settings
This permits verification of the correct installation and connection of the current transformers. Only the total power can be checked on the UMD 705 display! The pointer diagram can be used to check the rotating field and assign- •... -
Seite 17: Technical Data
PQ Plus – UMD 705 Technical data 230 V: 85 … 510 V ; 85 … 350 V Voltage supply 24 V: 20 … 75 V Voltage measurement 4 ... 420 V ; 7 … 720 V Frequency 40 … 70 Hz Sampling rate 25.6 kHz... - Seite 18 Quick-Start Manual...
- Seite 19 PQ Plus – UMD 705...
- Seite 20 PQ Plus GmbH Hagenauer Straße 6 D-91094 Langensendelbach Tel. / Phone: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 Email: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer / Managing director: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer / VAT ID: DE 301 767 284 Weitere Informationen und den aktuellen Katalog finden Sie bei uns im Internet.
