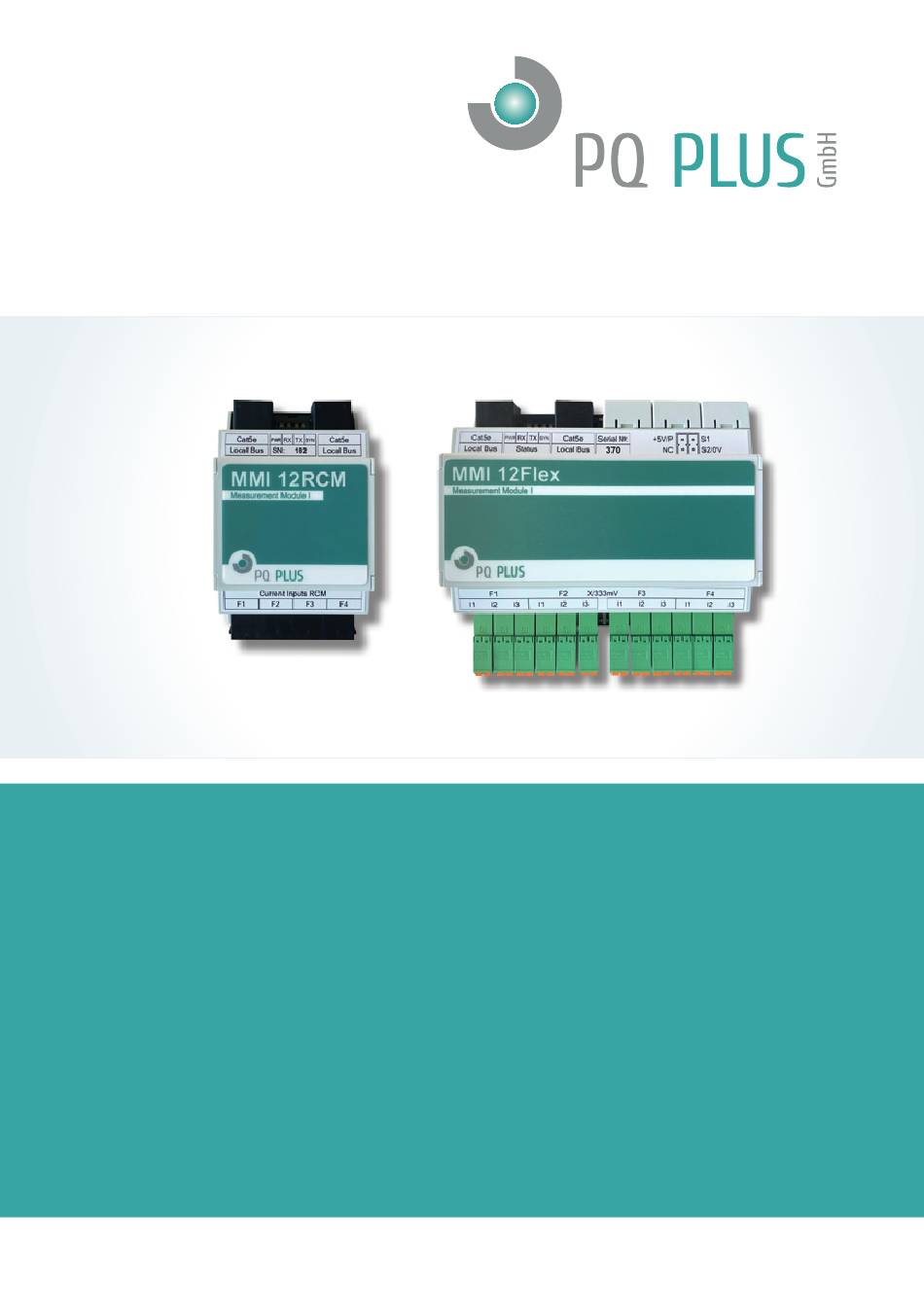

- Seite 1 • • Quick-Start Anleitung MMI 12RCM / MMI 12Flex / MMI 12DC Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................4 Stromwandler anschließen ................4 Inbetriebnahme ..................7 MMI konfigurieren ..................7 Anschluss und Einstellungen kontrollieren ..........8 Technische Daten ..................9... -
Seite 3: Installation
PQ Plus - MMI 12 Installation Montage Die MMI 12 sind für eine Montage auf der DIN-Hutschiene vorgesehen. MMI 12RCM: 53.6 53.6 62.2 11.0 RX TX X1 X2 A+ B- G Cat5e Cat5e RX TX Cat5e PWR SYN RS-485 Local Bus... -
Seite 4: Spannungsversorgung
• F3 für das Anschlusskabel der Ströme 7 - 9 • F4 für das Anschlusskabel der Ströme 10 - 12 • Die Stromeingänge der MMI 12RCM-Module sind mit RJ12-Anschluss- buchsen ausgestattet. Folgende passende Stromwandler hierfür bieten wir an: RCM-CT: Aufsteck-Differenzstromwandler... - Seite 5 PQ Plus - MMI 12 MMI 12Flex: F1 für die Rogowskispulen der Ströme 1 - 3 • F2 für die Rogowskispulen der Ströme 4 - 6 • F3 für die Rogowskispulen der Ströme 7 - 9 • F4 für die Rogowskispulen der Ströme 10 - 12 •...
- Seite 6 Quick-Start Anleitung MMI 12DC: F1 für die Hall-Sensoren der Ströme 1 - 3 • F2 für die Hall-Sensoren der Ströme 4 - 6 • F3 für die Hall-Sensoren der Ströme 7 - 9 • F4 für die Hall-Sensoren der Ströme 10 - 12 •...
-
Seite 7: Inbetriebnahme
PQ Plus - MMI 12 Inbetriebnahme MMI konfigurieren Erkannte, aber nicht konfigurierte Slaves Hier werden alle (max. 5) MMI Module die über den Local Bus verbunden aber noch nicht am Master konfiguriert sind angezeigt. MMI Module zuweisen D1 – D5 sind die verfügbaren Plätze am Local Bus, die mit MMI’s belegt werden können. -
Seite 8: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über die LiveDaten in der ENVIS.Daq kontrolliert werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 9: Technische Daten
Technische Daten Spannungsversorgung Über Local Bus Abtastrate 6,4 kHz Leistungsaufnahme MMI 12RCM 1,5 W / Modul Leistungsaufnahme MMI 12Flex 2 W – 5 W / Modul Leistungsaufnahme MMI 12DC 2,5 W – 16 W / Modul Umgebungstemperatur T -25 bis 60 °C... - Seite 10 Quick-Start Anleitung...
- Seite 11 PQ Plus - MMI 12...
