CHA-16/20
7. Entlüftung der ODU über die Handentlüfter. Heizungsanlage befüllen
8. Gerät am Betriebsschalter einschalten.
HINWEIS
i
Gegebenenfalls ist anschließend eine erneute Entlüftung der gesamten Anlage erforderlich.
Anlage entlüften
Bei starker Verschmutzung:
1. Spülvorgang wiederholen.
2. Bauteile erneut reinigen.
ð Heizsystem ist gereinigt.
3. Alle Bauteile wieder montieren.
4. Anlage neu befüllen.
5.4.4

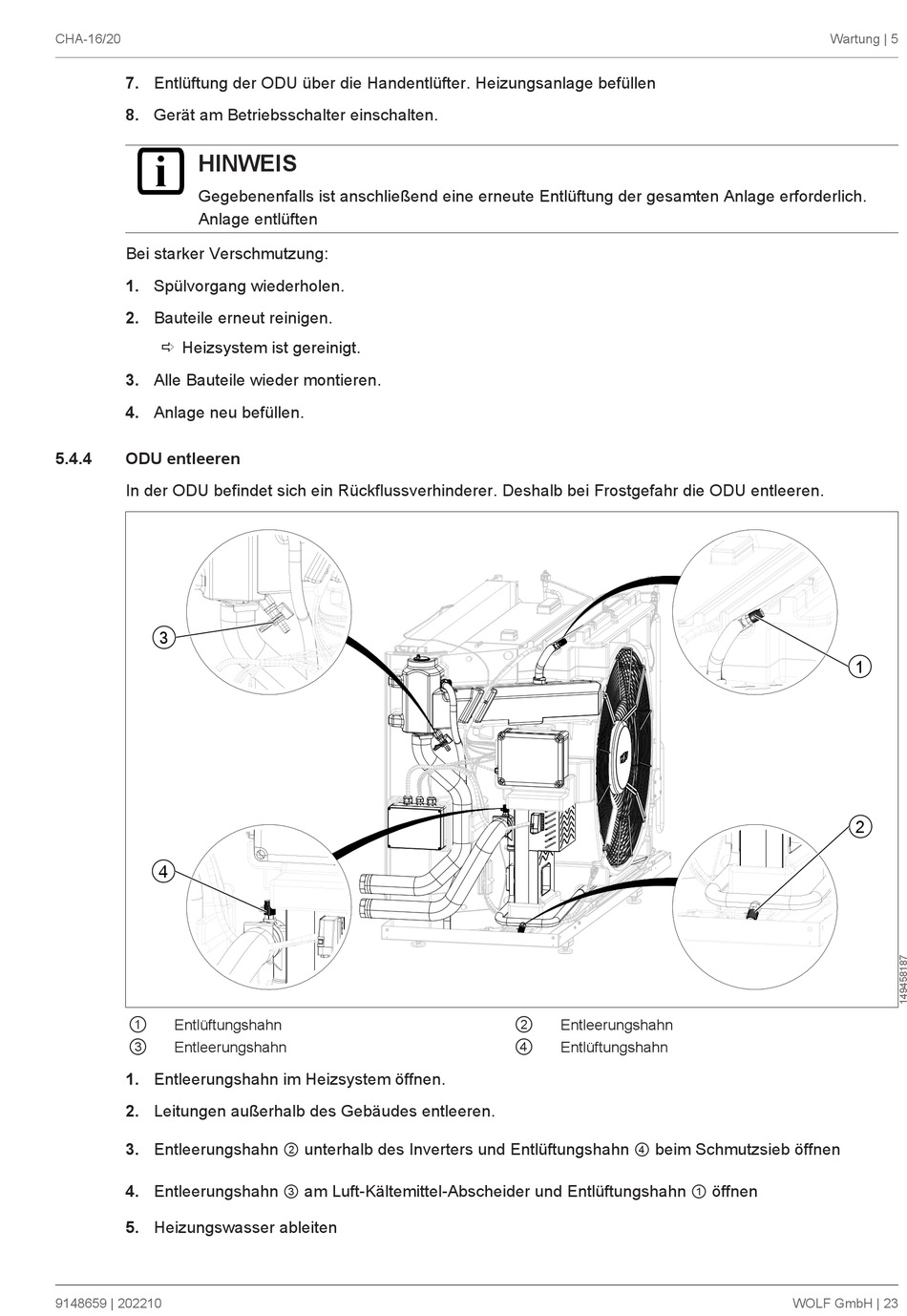

ODU entleeren

In der ODU befindet sich ein Rückflussverhinderer. Deshalb bei Frostgefahr die ODU entleeren.
3
4
①
Entlüftungshahn
③
Entleerungshahn
1. Entleerungshahn im Heizsystem öffnen.
2. Leitungen außerhalb des Gebäudes entleeren.
3. Entleerungshahn ② unterhalb des Inverters und Entlüftungshahn ④ beim Schmutzsieb öffnen
4. Entleerungshahn ③ am Luft-Kältemittel-Abscheider und Entlüftungshahn ① öffnen
5. Heizungswasser ableiten
9148659 | 202210
②
Entleerungshahn
④
Entlüftungshahn
Wartung | 5
1
2
WOLF GmbH | 23
