3 | Produktbeschreibung

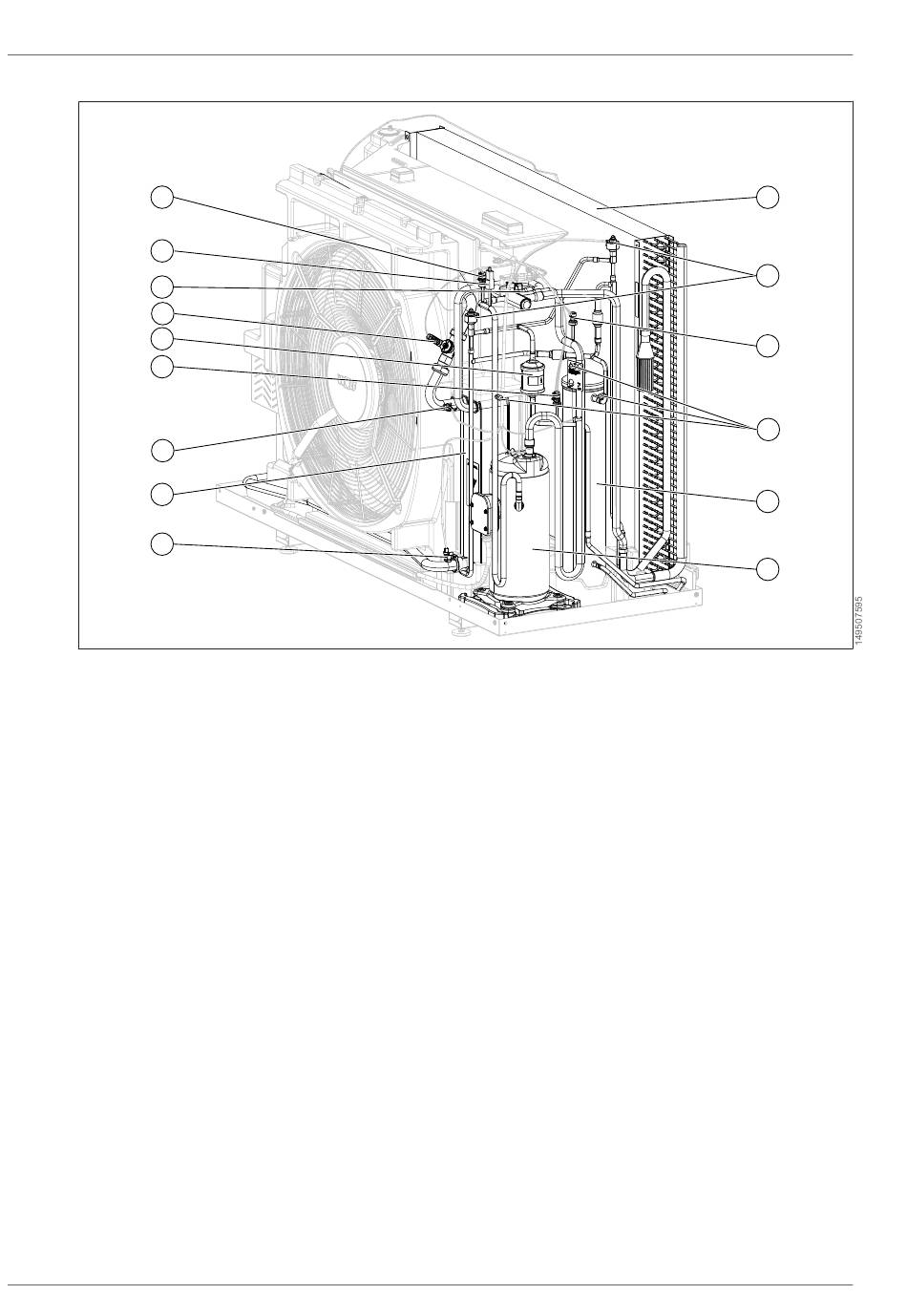

Bauteile Kältekreis
7
8
9
10
11
12
13
14
15
①
Lamellenwärmeübertrager
③
Niederdrucksensor
⑤
Kältemittelsammler
⑦
Hochdrucksensor
⑨
4/2-Wege-Ventil
⑪
Filtertrockner
⑬
Vorlauftemperaturfühler (T_Kessel2/ Kessel-
temperatur2)
⑮
Rücklauftemperaturfühler
14 | WOLF GmbH
②
Expansionsventil
④
Serviceanschluss
⑥
Verdichter
⑧
Hochdruckschalter
⑩
Durchflusssensor
⑫
Drucksensor nach Sammler
⑭
Plattenwärmeübertrager
CHA-16/20
1
2
3
4
5
6
9148659 | 202210
