3 | Produktbeschreibung

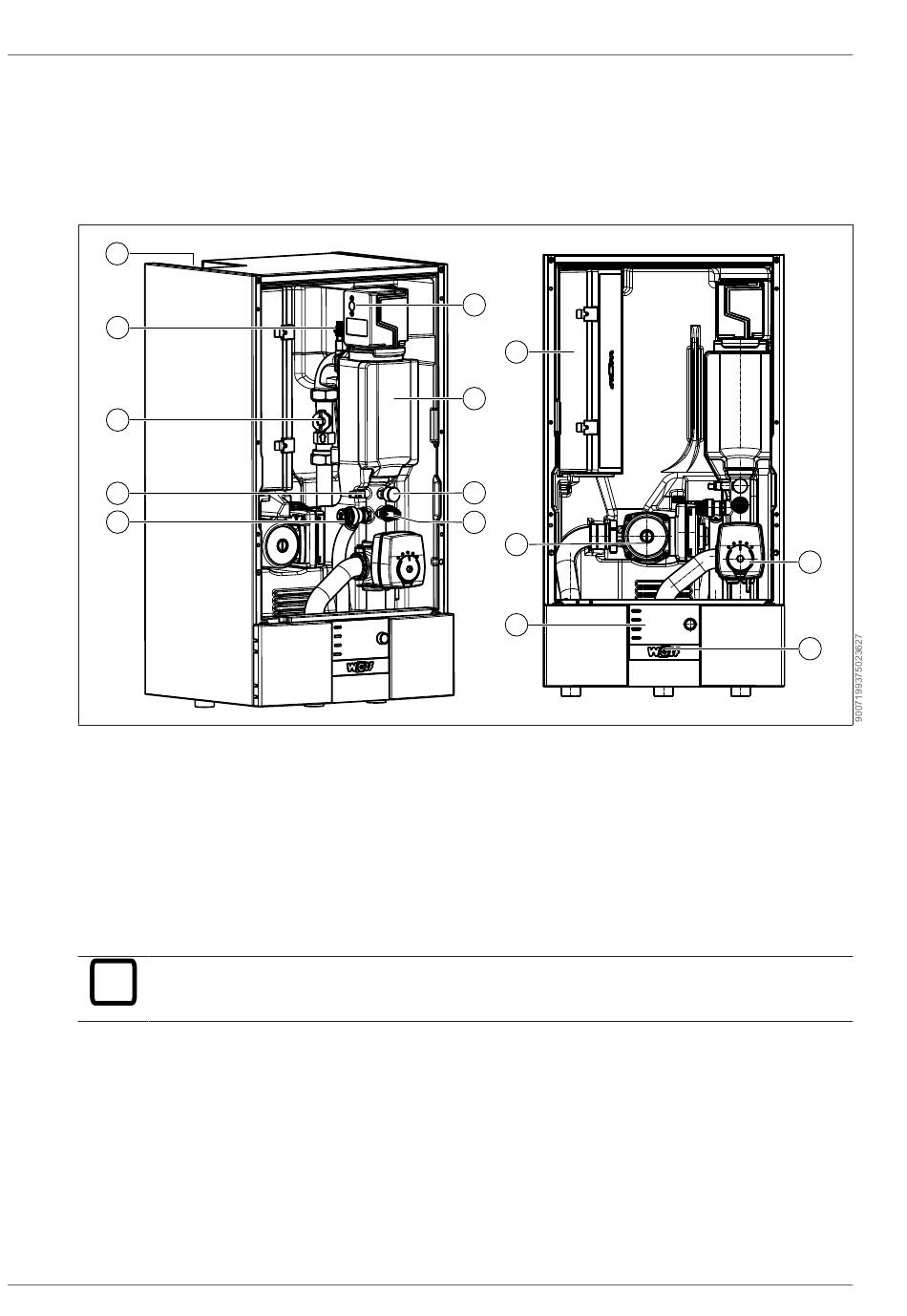

Bauteile
– Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis, Heizkreispumpe und 3-
Wege-Umschaltventil
– Regelelektronik und elektrischer Anschluss in integriertem Gehäuse
– Steckplatz für LAN- / WLAN-Schnittstellenmodul WOLF Link Home
– Verkleidung schallgedämmt und wärmegedämmt, dicht gegen Kondenswasserbildung
14
13
12
11
10
①
3-Wege-Umschaltventil Heizen / Warmwasser
③
Regelungsmodul
⑤
Regelung und elektrischer Anschluss in inte-
griertem Gehäuse
⑦
Elektroheizelement
⑨
Drucksensor
⑪
Vorlauftemperaturfühler (T_Kessel/Kesseltem-
peratur)
⑬
Entlüfter mit vormontiertem Entleerungs-
schlauch
INFO
i
Abmessungen und Anschlüsse siehe Technische Daten
12 | WOLF GmbH
6
5
7
8
9
4
3
②
Betriebsschalter
④
Heizkreispumpe
⑥
Sicherheitstemperaturbegrenzer-Reset Elek-
troheizelement (innenliegend)
⑧
Manometer
⑩
Sicherheitsventil (3 bar)
⑫
Durchflusssensor Heizkreis
⑭
Kabeleinführung
CHA-16/20
1
2
