2. ábra
3. ábra
4. ábra
5. ábra
6. ábra
HU

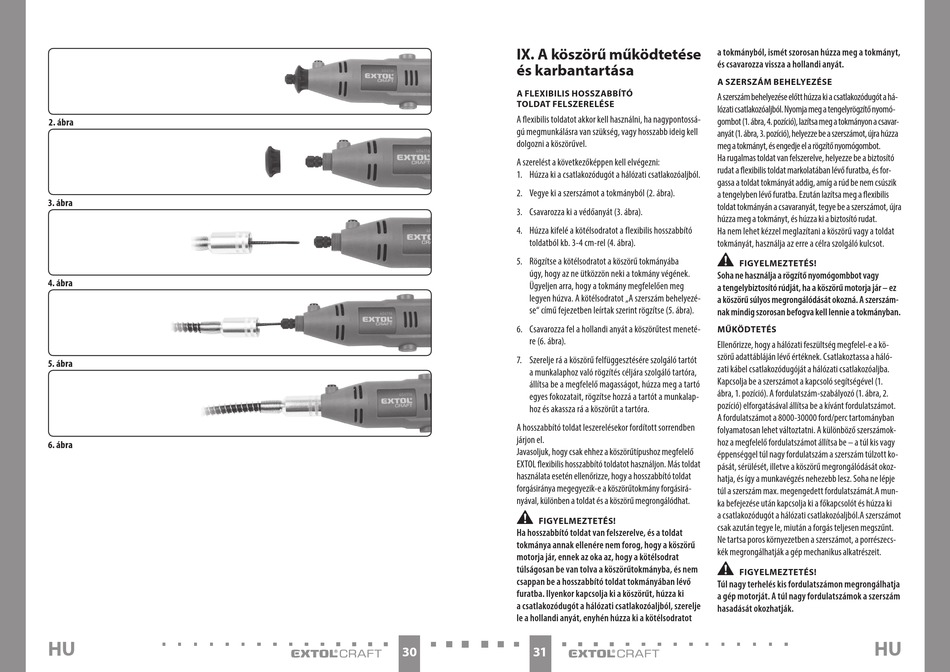

IX. A köszörű működtetése
és karbantartása
A FLEXIBILIS HOSSZABBÍTÓ
TOLDAT FELSZERELÉSE
A flexibilis toldatot akkor kell használni, ha nagypontossá-
gú megmunkálásra van szükség, vagy hosszabb ideig kell
dolgozni a köszörűvel.
A szerelést a következőképpen kell elvégezni:
1. Húzza ki a csatlakozódugót a hálózati csatlakozóaljból.
2. Vegye ki a szerszámot a tokmányból (2. ábra).
3. Csavarozza ki a védőanyát (3. ábra).
4. Húzza kifelé a kötélsodratot a flexibilis hosszabbító
toldatból kb. 3-4 cm-rel (4. ábra).
5. Rögzítse a kötélsodratot a köszörű tokmányába
úgy, hogy az ne ütközzön neki a tokmány végének.
Ügyeljen arra, hogy a tokmány megfelelően meg
legyen húzva. A kötélsodratot „A szerszám behelyezé-
se" című fejezetben leírtak szerint rögzítse (5. ábra).
6. Csavarozza fel a hollandi anyát a köszörűtest meneté-
re (6. ábra).
7. Szerelje rá a köszörű felfüggesztésére szolgáló tartót
a munkalaphoz való rögzítés céljára szolgáló tartóra,
állítsa be a megfelelő magasságot, húzza meg a tartó
egyes fokozatait, rögzítse hozzá a tartót a munkalap-
hoz és akassza rá a köszörűt a tartóra.
A hosszabbító toldat leszerelésekor fordított sorrendben
járjon el.
Javasoljuk, hogy csak ehhez a köszörűtípushoz megfelelő
EXTOL flexibilis hosszabbító toldatot használjon. Más toldat
használata esetén ellenőrizze, hogy a hosszabbító toldat
forgásiránya megegyezik-e a köszörűtokmány forgásirá-
nyával, különben a toldat és a köszörű megrongálódhat.
•
FIGYELMEZTETÉS!
Ha hosszabbító toldat van felszerelve, és a toldat
tokmánya annak ellenére nem forog, hogy a köszörű
motorja jár, ennek az oka az, hogy a kötélsodrat
túlságosan be van tolva a köszörűtokmányba, és nem
csappan be a hosszabbító toldat tokmányában lévő
furatba. Ilyenkor kapcsolja ki a köszörűt, húzza ki
a csatlakozódugót a hálózati csatlakozóaljból, szerelje
le a hollandi anyát, enyhén húzza ki a kötélsodratot
30
31
a tokmányból, ismét szorosan húzza meg a tokmányt,
és csavarozza vissza a hollandi anyát.
A SZERSZÁM BEHELYEZÉSE
A szerszám behelyezése előtt húzza ki a csatlakozódugót a há-
lózati csatlakozóaljból. Nyomja meg a tengelyrögzítő nyomó-
gombot (1. ábra, 4. pozíció), lazítsa meg a tokmányon a csavar-
anyát (1. ábra, 3. pozíció), helyezze be a szerszámot, újra húzza
meg a tokmányt, és engedje el a rögzítő nyomógombot.
Ha rugalmas toldat van felszerelve, helyezze be a biztosító
rudat a flexibilis toldat markolatában lévő furatba, és for-
gassa a toldat tokmányát addig, amíg a rúd be nem csúszik
a tengelyben lévő furatba. Ezután lazítsa meg a flexibilis
toldat tokmányán a csavaranyát, tegye be a szerszámot, újra
húzza meg a tokmányt, és húzza ki a biztosító rudat.
Ha nem lehet kézzel meglazítani a köszörű vagy a toldat
tokmányát, használja az erre a célra szolgáló kulcsot.
•
FIGYELMEZTETÉS!
Soha ne használja a rögzítő nyomógombbot vagy
a tengelybiztosító rúdját, ha a köszörű motorja jár – ez
a köszörű súlyos megrongálódását okozná. A szerszám-
nak mindig szorosan befogva kell lennie a tokmányban.
MŰKÖDTETÉS
Ellenőrizze, hogy a hálózati feszültség megfelel-e a kö-
szörű adattábláján lévő értéknek. Csatlakoztassa a háló-
zati kábel csatlakozódugóját a hálózati csatlakozóaljba.
Kapcsolja be a szerszámot a kapcsoló segítségével (1.
ábra, 1. pozíció). A fordulatszám-szabályozó (1. ábra, 2.
pozíció) elforgatásával állítsa be a kívánt fordulatszámot.
A fordulatszámot a 8000-30000 ford/perc tartományban
folyamatosan lehet változtatni. A különböző szerszámok-
hoz a megfelelő fordulatszámot állítsa be – a túl kis vagy
éppenséggel túl nagy fordulatszám a szerszám túlzott ko-
pását, sérülését, illetve a köszörű megrongálódását okoz-
hatja, és így a munkavégzés nehezebb lesz. Soha ne lépje
túl a szerszám max. megengedett fordulatszámát.A mun-
ka befejezése után kapcsolja ki a főkapcsolót és húzza ki
a csatlakozódugót a hálózati csatlakozóaljból.A szerszámot
csak azután tegye le, miután a forgás teljesen megszűnt.
Ne tartsa poros környezetben a szerszámot, a porrészecs-
kék megrongálhatják a gép mechanikus alkatrészeit.
•
FIGYELMEZTETÉS!
Túl nagy terhelés kis fordulatszámon megrongálhatja
a gép motorját. A túl nagy fordulatszámok a szerszám
hasadását okozhatják.
