Schalttafelmontage (optional)

Abmessungen in mm
Siehe Abbildung 5:
1 Schneiden Sie eine Fläche mit der richtigen Größe
Tafel aus.
2 Setzen Sie den Messumformer in den Schalttafelausschnitt
ein.
B
3 Eine Tafelklemm-Ankerschraube
einsetzen, sodass 10 bis 15 mm des Gewindes auf der
anderen Seite der Halterung hervorstehen, und eine
Spannklammer E am Ende des Gewindes anbringen.
HINWEIS
Das richtige Drehmoment ist entscheidend, um eine
korrekte Verdichtung der Paneldichtung zu gewährleisten
und die Schutzart IP66/NEMA 4X zu erreichen.
4 Den Zusammenbau F
die Aussparung links auf der Rückseite des Messumformers
positionieren und mit der Halterungssicherungsschraube
festziehen. Sicherstellen, dass die
Kunststoffunterlegscheibe in der angepassten Position
bleibt.
5 Schritte 3 und 4 für die rechte Spannklammeranordnung
wiederholen.
6 Befestigen Sie jede Tafel mit Spannklammerankerschrauben
mit 0,5 bis 0,6 N⋅m.
C in die linke Halterung
zusammenhalten, die Klammer
A aus der
D
Abmessungen des Schalttafelausschnitts
A
D in
B
G
Montagetafel – max. Stärke 6

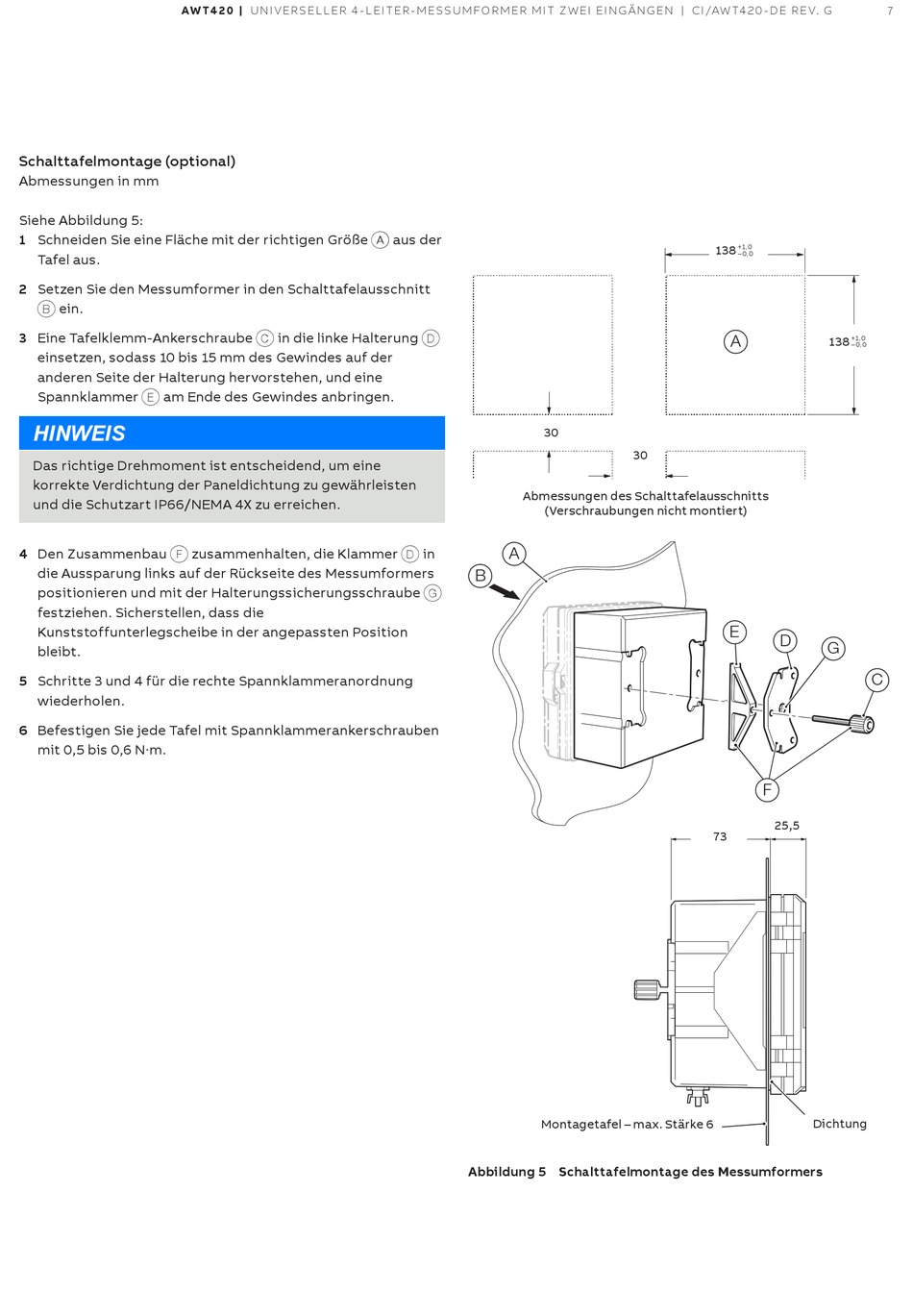

Abbildung 5 Schalttafelmontage des Messumformers
138
30
30
(Verschraubungen nicht montiert)
73
7
+1,0
–0,0
A
+1,0
138
–0,0
E
D
G
C
F
25,5
Dichtung
