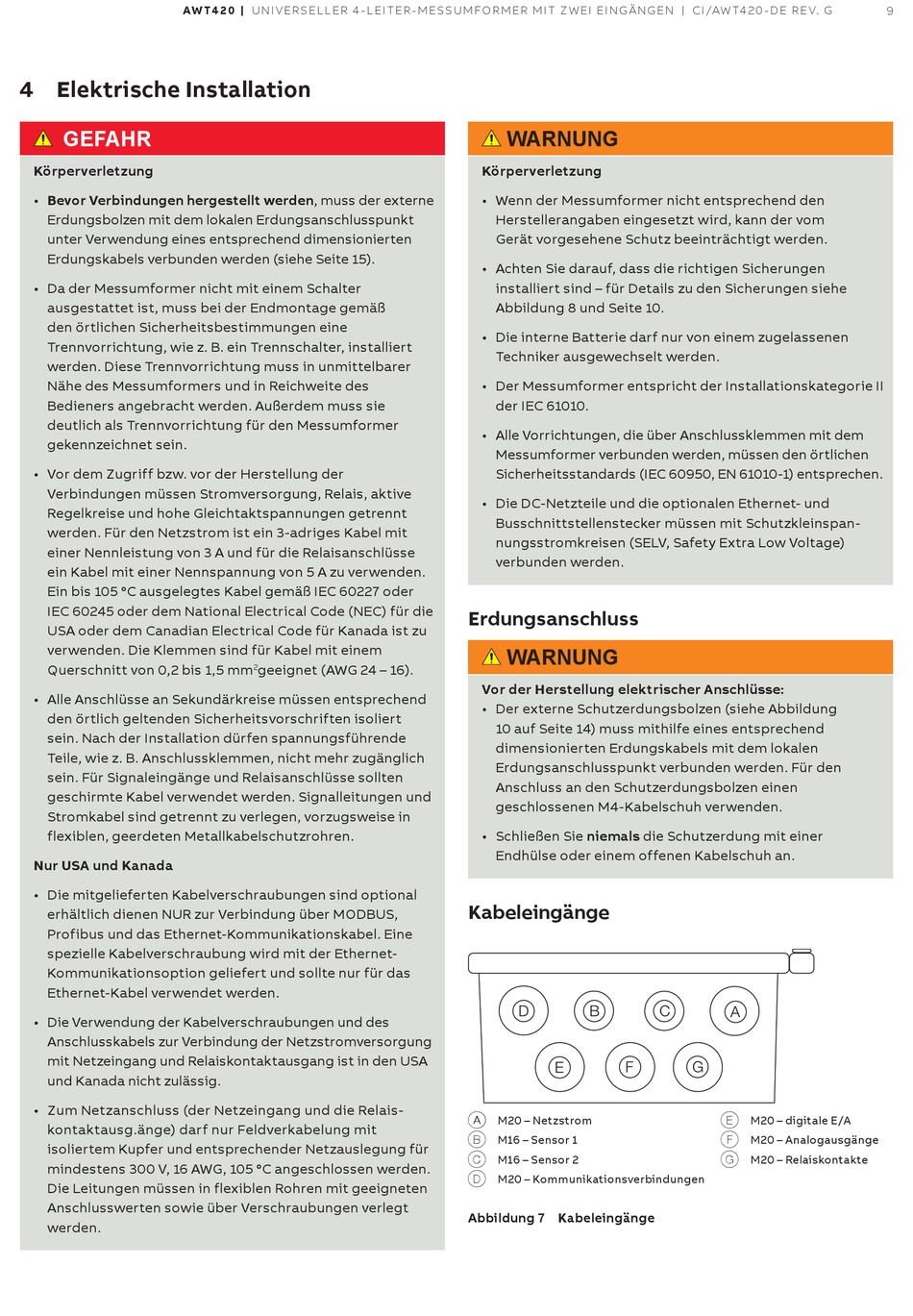

4 Elektrische Installation

GEFAHR
Körperverletzung
• Bevor Verbindungen hergestellt werden, muss der externe
Erdungsbolzen mit dem lokalen Erdungsanschlusspunkt
unter Verwendung eines entsprechend dimensionierten
Erdungskabels verbunden werden (siehe Seite 15).
• Da der Messumformer nicht mit einem Schalter
ausgestattet ist, muss bei der Endmontage gemäß
den örtlichen Sicherheitsbestimmungen eine
Trennvorrichtung, wie z. B. ein Trennschalter, installiert
werden. Diese Trennvorrichtung muss in unmittelbarer
Nähe des Messumformers und in Reichweite des
Bedieners angebracht werden. Außerdem muss sie
deutlich als Trennvorrichtung für den Messumformer
gekennzeichnet sein.
• Vor dem Zugriff bzw. vor der Herstellung der
Verbindungen müssen Stromversorgung, Relais, aktive
Regelkreise und hohe Gleichtaktspannungen getrennt
werden. Für den Netzstrom ist ein 3-adriges Kabel mit
einer Nennleistung von 3 A und für die Relaisanschlüsse
ein Kabel mit einer Nennspannung von 5 A zu verwenden.
Ein bis 105 °C ausgelegtes Kabel gemäß IEC 60227 oder
IEC 60245 oder dem National Electrical Code (NEC) für die
USA oder dem Canadian Electrical Code für Kanada ist zu
verwenden. Die Klemmen sind für Kabel mit einem
Querschnitt von 0,2 bis 1,5 mm
• Alle Anschlüsse an Sekundärkreise müssen entsprechend
den örtlich geltenden Sicherheitsvorschriften isoliert
sein. Nach der Installation dürfen spannungsführende
Teile, wie z. B. Anschlussklemmen, nicht mehr zugänglich
sein. Für Signaleingänge und Relaisanschlüsse sollten
geschirmte Kabel verwendet werden. Signalleitungen und
Stromkabel sind getrennt zu verlegen, vorzugsweise in
flexiblen, geerdeten Metallkabelschutzrohren.
Nur USA und Kanada
• Die mitgelieferten Kabelverschraubungen sind optional
erhältlich dienen NUR zur Verbindung über MODBUS,
Profibus und das Ethernet-Kommunikationskabel. Eine
spezielle Kabelverschraubung wird mit der Ethernet-
Kommunikationsoption geliefert und sollte nur für das
Ethernet-Kabel verwendet werden.
• Die Verwendung der Kabelverschraubungen und des
Anschlusskabels zur Verbindung der Netzstromversorgung
mit Netzeingang und Relaiskontaktausgang ist in den USA
und Kanada nicht zulässig.
• Zum Netzanschluss (der Netzeingang und die Relais-
kontaktausg.änge) darf nur Feldverkabelung mit
isoliertem Kupfer und entsprechender Netzauslegung für
mindestens 300 V, 16 AWG, 105 °C angeschlossen werden.
Die Leitungen müssen in flexiblen Rohren mit geeigneten
Anschlusswerten sowie über Verschraubungen verlegt
werden.
geeignet (AWG 24 – 16).
2
WARNUNG
Körperverletzung
• Wenn der Messumformer nicht entsprechend den
Herstellerangaben eingesetzt wird, kann der vom
Gerät vorgesehene Schutz beeinträchtigt werden.
• Achten Sie darauf, dass die richtigen Sicherungen
installiert sind – für Details zu den Sicherungen siehe
Abbildung 8 und Seite 10.
• Die interne Batterie darf nur von einem zugelassenen
Techniker ausgewechselt werden.
• Der Messumformer entspricht der Installationskategorie II
der IEC 61010.
• Alle Vorrichtungen, die über Anschlussklemmen mit dem
Messumformer verbunden werden, müssen den örtlichen
Sicherheitsstandards (IEC 60950, EN 61010-1) entsprechen.
• Die DC-Netzteile und die optionalen Ethernet- und
Busschnittstellenstecker müssen mit Schutzkleinspan-
nungsstromkreisen (SELV, Safety Extra Low Voltage)
verbunden werden.

Erdungsanschluss

WARNUNG
Vor der Herstellung elektrischer Anschlüsse:
• Der externe Schutzerdungsbolzen (siehe Abbildung
10 auf Seite 14) muss mithilfe eines entsprechend
dimensionierten Erdungskabels mit dem lokalen
Erdungsanschlusspunkt verbunden werden. Für den
Anschluss an den Schutzerdungsbolzen einen
geschlossenen M4-Kabelschuh verwenden.
• Schließen Sie niemals die Schutzerdung mit einer
Endhülse oder einem offenen Kabelschuh an.
Kabeleingänge
A M20 – Netzstrom
B M16 – Sensor 1
C M16 – Sensor 2
D M20 – Kommunikationsverbindungen
Abbildung 7 Kabeleingänge
9
E M20 – digitale E/A
F M20 – Analogausgänge
G M20 – Relaiskontakte
