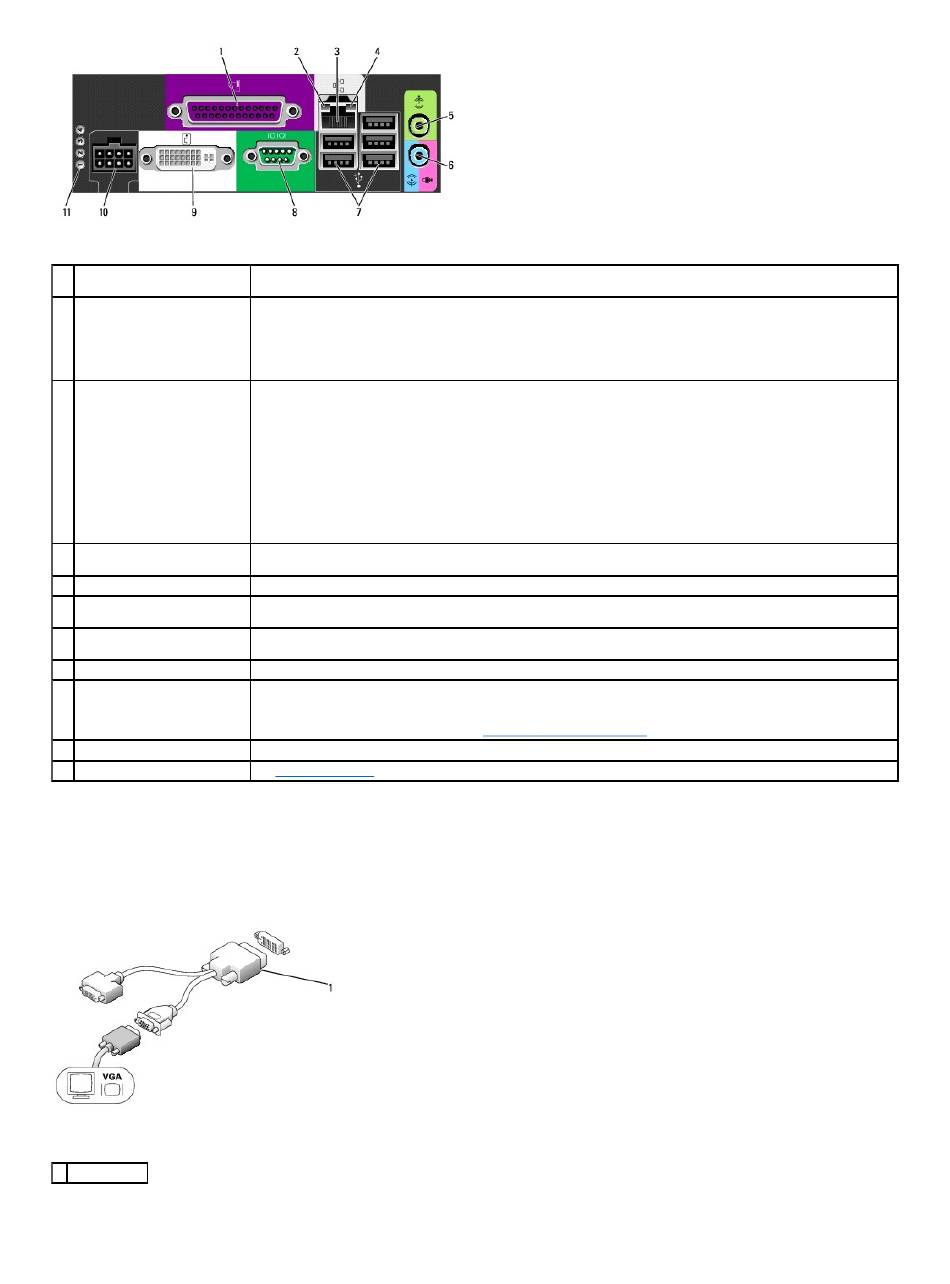

Paralleler Anschluss
2
Verbindungsintegritätsanzeige
3
Netzwerkadapter
Netzwerkaktivität-
4
Anzeigeleuchte
5
Leitungsausgangsanschluss
6
Leitungseingangsanschluss
7
USB-Anschlüsse (5)
8
Serieller Anschluss
9
Monitoranschluss
10 Stromanschluss
11 Diagnoseanzeigen
Einen VGA-Monitor anschließen
Wenn Sie über einen VGA-Bildschirm verfügen, schließen Sie das Adapterkabel in den weißen DVI-Monitoranschluss auf der Rückseite des Computers an und
schließen anschließend das Bildschirmkabel an den VGA-Anschluss auf dem Adapter an.
1 Kabeladapter
Schließen Sie ein paralleles Gerät, wie z. B. einen Drucker, an den parallelen Anschluss an. Wenn Sie einen USB-Drucker
haben, schließen Sie ihn an einem USB-Anschluss an.
Grün – Es besteht eine gute Verbindung zwischen einem 10-Mbit/s-Netzwerk und dem Computer.
l
Orange – Es besteht eine gute Verbindung zwischen einem 100-Mbit/s-Netzwerk und dem Computer.
l
Gelb – Es besteht eine gute Verbindung zwischen einem 1.000-Mbit/s-Netzwerk und dem Computer.
l
Aus– Der Computer hat keine physische Verbindung mit dem Netzwerk erkannt, oder der Netzwerk-Controller
l
wurde im System-Setup-Programm deaktiviert.
Um den Computer an ein Netzwerk oder Breitbandgerät anzuschließen, stecken Sie ein Ende eines Netzwerkkabels in
eine Netzwerkbuchse oder in das Netzwerk- oder Breitbandgerät. Verbinden Sie das andere Ende des Netzwerkkabels
mit dem Netzwerkadapteranschluss an der Rückseite Ihres Computers. Ein Klicken zeigt an, dass das Netzwerkkabel
sicher angeschlossen wurde.
ANMERKUNG:
Schließen Sie kein Telefonkabel an den Netzwerkanschluss an.
Es wird empfohlen, dass Sie Verkabelungen und Anschlüsse der Kategorie 5 für Ihr Netzwerk verwenden. Wenn Sie
eine Verkabelung der Kategorie 3 verwenden müssen, setzen Sie die Netzwerkgeschwindigkeit auf 10 MB/s, um einen
zuverlässigen Betrieb zu gewährleisten.
Die gelbe Anzeige leuchtet und blinkt, wenn der Computer Netzwerkdaten sendet oder empfängt. Hohe
Netzwerkbelastung hat möglicherweise zur Folge, dass diese Anzeige stetig leuchtet.
Am grünen Ausgangsanschluss können Sie Lautsprecher mit eingebautem Verstärker anschließen.
Verwenden Sie den blauen Leitungseingangsanschluss, um ein Aufnahme-/Wiedergabegerät, wie z. B. ein
Kassettengerät, einen CD-Player oder einen Videorekorder anzuschließen.
Verwenden Sie die hinteren USB-Anschlüsse für Geräte, die normalerweise angeschlossen bleiben, wie z. B. Drucker
und Tastaturen.
Serielle Geräte, beispielsweise Handheld-Computer, werden an den seriellen Anschluss angeschlossen.
Wenn Sie über einen DVI-kompatiblen Bildschirm verfügen, schließen Sie das Kabel des Bildschirms an den weißen DVI-
Monitoranschluss auf der Rückseite an.
Wenn Sie einen VGA-Monitor haben, siehe
Schließen Sie den Netzstromadapter an.
Auf
Diagnoseanzeigen
finden Sie eine Beschreibung der Codes, die Ihnen die Fehlersuche im Computer erleichtern.
Einen
VGA-Monitor anschließen.
