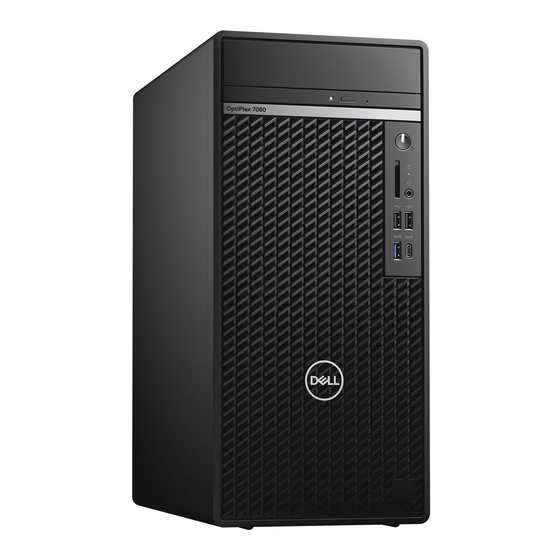

Dell OptiPlex 7080 Tower Einrichtungshandbuch
Vorschau ausblenden
Andere Handbücher für OptiPlex 7080 Tower:
- Servicehandbuch (102 Seiten) ,
- Setup-anleitung (40 Seiten)
Verwandte Anleitungen für Dell OptiPlex 7080 Tower
Inhaltszusammenfassung für Dell OptiPlex 7080 Tower
- Seite 1 OptiPlex 7080 Tower Handbuch zu Setup und technischen Daten Vorschriftenmodell: D28M Vorschriftentyp: D28M004 May 2020 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Computer einrichten......................5 Kapitel 2: Gehäuseübersicht......................10 Vorderansicht..................................10 Rückansicht................................... 11 Layout der Systemplatine..............................12 Kapitel 3: Technische Daten......................13 Abmessungen und Gewicht..............................13 Chipsatz....................................14 Prozessoren..................................14 Betriebssystem..................................15 Speicher....................................16 Intel Optane-Speicher................................16 Ports und Anschlüsse................................17 Kommunikation..................................18 Grafik- und Videocontroller..............................19 Audio und Lautsprecher.............................. - Seite 4 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................36 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks........... 36 System- und Setup-Kennwort............................37 Zuweisen eines System-Setup-Kennworts........................ 37 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............38 Kapitel 6: Wie Sie Hilfe bekommen....................39 Kontaktaufnahme mit Dell..............................39 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1: Computer Einrichten
Computer einrichten Schritte 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Drahtlosnetzwerk her. Computer einrichten... - Seite 6 3. Schließen Sie den Bildschirm an. 4. Schließen Sie das Stromkabel an. Computer einrichten...
- Seite 7 5. Drücken Sie den Netzschalter. Computer einrichten...
- Seite 8 6. Stellen Sie das Setup des Windows-Systems fertig. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Drahtlosnetzwerk verbinden: Geben Sie das Kennwort für das Drahtlosnetzwerk ein, wenn Sie dazu aufgefordert werden.
- Seite 9 Tabelle 1. Dell Apps ausfindig machen (fortgesetzt) Dell Apps Details SupportAssist Überprüft proaktiv den Funktionszustand der Hardware und Software des Computers. ANMERKUNG: Nehmen Sie eine Verlängerung oder ein Upgrade der Garantie vor, indem Sie auf das Ablaufdatum in SupportAssist klicken.
-
Seite 10: Kapitel 2: Gehäuseübersicht
Gehäuseübersicht Themen: • Vorderansicht • Rückansicht • Layout der Systemplatine Vorderansicht 1. Festplattenlaufwerkabdeckung 2. Optisches Laufwerk (optional) 3. Netzschalter mit Diagnose-LED 4. Lesegerät für SD 4.0-Karten (optional) 5. Festplatten-Aktivitätsanzeige 6. Universelle Audio-Anschlussbuchse 7. USB 2.0-Anschluss mit PowerShare 8. USB 2.0-Anschluss 9. -
Seite 11: Rückansicht
Rückansicht 1. Umfunktionierbarer Audioanschluss (Line-out/Line-in) 2. Zwei DisplayPort 1.4-Ports 3. Serielle Schnittstelle 4. PS/2-Anschluss für Tastatur 5. Ein USB 3.2 Gen 2-Port (Typ A) 6. Drei USB 3.2-Gen 1-Ports (Typ A) 7. Zwei USB 2.0-Ports mit Smart Power On 8. Erweiterungskartensteckplätze 9. -
Seite 12: Layout Der Systemplatine
Layout der Systemplatine 1. CPU-Netzanschluss 2. Prozessorlüfteranschluss 3. Speichermodulanschluss 4. Anschluss für Netzschalter 5. Anschluss für Lesegerät für SD-Karten 6. SATA0-Anschluss (blau) 7. Anschluss für M.2-PCIe-SSD 8. Interner USB-Anschluss 9. Zwei SATA1/2-Anschlüsse (schwarz) 10. SATA3-Anschluss (weiß) 11. Anschluss für SATA-Stromkabel 12. -
Seite 13: Kapitel 3: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 14: Chipsatz
Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten Konfigurationen reduzieren und somit auch die damit zusammenhängenden Kosten. -
Seite 15: Betriebssystem
Geräteproduktion und für die Dauer von fünf Jahren nach der Produktion, einschließlich Fall- und Spring-Versionen von Microsoft. Auf der Website „Dell Windows as a Service (WAAS)“ finden Sie weitere Informationen über die Unterstützung von N-2 und die Windows- Betriebssystemunterstützung über eine Dauer von 5 Jahren. Die Website finden Sie unter diesem Link: Plattformen, die für bestimmte Versionen von Windows 10 qualifiziert sind... -
Seite 16: Speicher
Diese Website enthält außerdem eine Matrix mit anderen Plattformen, die für bestimmte Versionen von Windows 10 qualifiziert sind. Speicher ANMERKUNG: Eine Mehrfach-DIMM-Speicheroption wird empfohlen, um jegliche Leistungsminderung zu vermeiden. Wenn die Systemkonfiguration integrierte Grafikkarten umfasst, erwägen Sie die Auswahl von 2 oder mehr DIMMs. ANMERKUNG: Speichermodule müssen paarweise mit identischer Speicherkapazität, Geschwindigkeit und Technologie installiert werden. -
Seite 17: Ports Und Anschlüsse
ANMERKUNG: Intel Optane-Speicher wird auf Computern unterstützt, die die folgenden Anforderungen erfüllen: ● Intel Core i3/i5/i7-Prozessor der 7. Generation oder höher ● Windows 10 (64 Bit) oder höher (Anniversary Update) ● Aktuelle Treiberversion für Intel Rapid-Storage-Technik ● Konfiguration des UEFI-Startmodus Tabelle 6. -
Seite 18: Kommunikation
Tabelle 7. Ports und Anschlüsse (fortgesetzt) Beschreibung Werte Intern: Erweiterungskarten ● Ein PCIe-x1-Steckplatz mit voller Bauhöhe ● Ein PCIe-x16-Steckplatz mit voller Bauhöhe ● Ein PCI-Steckplatz mit voller Bauhöhe ● Ein PCIe x4-Steckplatz mit voller Bauhöhe SATA Vier SATA-Steckplätze für 3,5-Zoll-Festplattenlaufwerk, 2,5-Zoll- Festplattenlaufwerk, ein SATA-Steckplatz für flaches optisches Festplattenlaufwerk ●... -
Seite 19: Grafik- Und Videocontroller
Grafik- und Videocontroller Tabelle 10. Integrierte Grafikkarte - Technische Daten Controller Unterstützung für externe Anzeigen Speichergröße Prozessor Intel UHD-Grafikkarte 630 ● Zwei DisplayPort 1.4-Ports Gemeinsam genutzter Intel Core i3/i5/i7/i9 Systemspeicher der 10. Generation Tabelle 11. Technische Daten zu separaten Grafikkarten Controller Unterstützung für externe Anzeigen Speichergröße... -
Seite 20: Speicher
Speicher Der Computer unterstützt eine der folgenden Konfigurationen: ● Ein 2,5-Zoll-Festplattenlaufwerk ● Zwei 2,5-Zoll-Festplattenlaufwerke ● Ein 3,5-Zoll-Festplattenlaufwerk ● Eine 2,5-Zoll-Festplatte und eine 3,5-Zoll-Festplatte ● Eine M.2 2230 oder 2280-SSD (Klasse 35 oder 40) ● Zwei M.2 2230 oder 2280-SSD (Klasse 35 oder 40) ●... -
Seite 21: Add-In-Karten
Tabelle 14. Nennleistung – technische Daten (fortgesetzt) 260 W (80 Plus Bronze) 260 W (80 Plus 360 W (80 PLUS 500 W (80 PLUS Platinum) Platin) Platin) Eingangsstrom (maximal) 4,2 A 4,2 A Ausgangsstrom ● 12 VA/16,5 A ● 12 VA/16,5 A ●... -
Seite 22: Umgebungsbedingungen
Unterstützt Incident Management Retainer Unterstützt Emergency Incident Response Unterstützt SafeData Unterstützt Umgebungsbedingungen Tabelle 17. Umgebungsbedingungen Funktion OptiPlex 7080 Tower Recycelbare Verpackung BFR/PVC-freies Gehäuse Nein Mehrstückverpackung Ja (nur USA) (optional) Energieeffizientes Netzteil Standard ENV0424-konform ANMERKUNG: Faserverpackung auf Holzbasis mit mindestens 35 % recyceltem Inhalt nach Gesamtgewicht der Fasern auf Holzbasis. -
Seite 23: Service Und Support
10.668 m (35.000 Fuß) * Gemessen über ein Vibrationsspektrum, das eine Benutzerumgebung simuliert. † Gemessen bei in Betrieb befindlicher Festplatte mit einem 2-ms-Halbsinus-Impuls. Service und Support ANMERKUNG: Weitere Informationen zu Dell Serviceplänen finden Sie unter https://www.dell.com/learn/us/en/19/services/ warranty-support-services. Tabelle 20. Garantie Garantie 3 Jahre Standardservice mit Hardwareservice vor Ort nach Ferndiagnose 4 Jahre Standardserviceverlängerung... -
Seite 24: Kapitel 4: Software
Herunterladen von Windows-Treibern Schritte 1. Schalten Sie das ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Notebooks ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell. -
Seite 25: Kapitel 5: System-Setup
System- und Setup-Kennwort Startmenü Um das einmalige Startmenü mit einer Liste der gültigen Startgeräte für das System aufzurufen, drücken Sie <F12>, wenn das Dell Logo angezeigt wird. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 26: Navigationstasten
● Einmalig auf das Startmenü durch Drücken der F12-Taste zugreifen. Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: ● Wechseldatenträger (soweit verfügbar) ● STXXXX-Laufwerk ANMERKUNG: XXXX gibt die Nummer des SATA-Laufwerks an. ●... -
Seite 27: Systeminformationen
Tabelle 22. Allgemein (fortgesetzt) Option Beschreibung ● Processor Information (Prozessorinformationen): Angezeigt werden Processor Type, Core Count, Processor ID, Current Clock Speed, Minimum Clock Speed, Maximum Clock Speed, Processor L2 Cache, Processor L3 Cache, HT Capable und 64-Bit Technology (Prozessortyp, Kern-Anzahl, Prozessor-ID, Aktuelle Taktrate, Minimale Taktrate, Maximale Taktrate, Prozessor-L2-Cache, Prozessor-L3-Cache, HT-Fähigkeit und 64-Bit-Technologie. -
Seite 28: Bildschirm Optionen
Tabelle 23. Systemkonfiguration (fortgesetzt) Option Beschreibung Rear USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der rückseitigen USB-Anschlüsse. Alle Anschlüsse sind standardmäßig aktiviert. Audio Ermöglicht das Aktivieren oder Deaktivieren des integrierten Audio-Controllers. Die Option Enable Audio ist standardmäßig ausgewählt. ● Enable Microphone (Mikrofon aktivieren) ●... - Seite 29 Tabelle 25. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● Disabled (Deaktiviert) – Aufforderung zur Eingabe des System- und internen Festplattenkennworts, immer wenn diese eingerichtet werden. Diese Option ist standardmäßig deaktiviert. ● Reboot Bypass (Neustartumgehung) — Aufforderungen zur Kennworteingabe bei Neustart (Warmstart) umgehen. ANMERKUNG: Das System fordert beim Einschalten (Kaltstart) immer zur Eingabe des System- und internen Festplattenkennworts auf.
-
Seite 30: Optionen Für „Secure Boot" (Sicherer Start)
Optionen für „Secure Boot“ (Sicherer Start) Tabelle 26. Sicherer Start Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Funktion 'Sicherer Start'. ● Secure Boot Enable Diese Option ist standardmäßig nicht ausgewählt. Secure Boot Mode Ermöglicht Ihnen, das Verhaltens der sicheren Starts zu ändern, um eine Evaluierung oder Durchsetzung von UEFI-Treibersignaturen zu ermöglichen. -
Seite 31: Performance (Leistung)
Tabelle 27. Intel Software Guard Extensions (fortgesetzt) Option Beschreibung ● 64 MB ● 128 MB – Standardeinstellung Performance (Leistung) Tabelle 28. Performance (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Anwendungen verbessert sich mit zusätzlichen Cores. -
Seite 32: Post-Funktionsweise
Tabelle 29. Power Management (Energieverwaltung) (fortgesetzt) Option Beschreibung Enable Intel Speed Shift Ermöglicht das Aktivieren oder Deaktivieren der Unterstützung für die Intel Speed Shift-Technologie. Technology Die Option Enable Intel Speed Shift Technology (Intel Speed Shift-Technologie aktivieren) ist standardmäßig aktiviert. Auto On Time Legt fest, wann der Computer automatisch eingeschaltet werden soll. -
Seite 33: Verwaltungsfunktionen
Tabelle 30. POST-Funktionsweise (fortgesetzt) Option Beschreibung Diese Option ist standardmäßig auf Thorough (Gründlich) eingestellt. Extend BIOS POST Time Mit dieser Option wird eine zusätzliche Verzögerung vor dem Starten erstellt. ● 0 seconds (0 Sekunden) – Standardeinstellung ● 5 seconds ● 10 seconds Full Screen Logo Diese Option zeigt ein Vollbildschirmlogo, wenn das Bild mit der Bildschirmauflösung übereinstimmt. -
Seite 34: Wireless-Optionen
Wireless-Optionen Tabelle 33. Wireless Option Beschreibung Wireless Device Enable Ermöglicht die Aktivierung oder Deaktivierung der internen Funkgeräte. Die Optionen sind: ● WLAN/WiGig ● Bluetooth Alle Optionen sind standardmäßig aktiviert. Maintenance (Wartung) Tabelle 34. Maintenance (Wartung) Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. -
Seite 35: Erweiterte Konfiguration
BIOS-Aktualisierung wieder aktiviert werden. Schritte 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. ● Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). ● Klicken Sie auf Detect Product und befolgen Sie die Anweisungen auf dem Bildschirm. -
Seite 36: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
3. Setzen Sie das USB-Flashlaufwerk in das System ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB Storage Device (USB-Speichergerät) aus und drücken Sie die Eingabetaste. -
Seite 37: System- Und Setup-Kennwort
Abbildung 1. Bildschirm für die DOS-BIOS-Aktualisierung System- und Setup-Kennwort Tabelle 37. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 38: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
2. Wählen Sie System/Admin Password (System-/Administratorkennwort) und erstellen Sie ein Passwort im Feld Enter the new password (Neues Passwort eingeben). Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: ● Kennwörter dürfen aus maximal 32 Zeichen bestehen. ● Das Kennwort darf die Zahlen 0 bis 9 enthalten. ●... -
Seite 39: Kapitel 6: Wie Sie Hilfe Bekommen
Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
