Dell OptiPlex 9010/7010-Ultra-Kompaktgehäuse
Benutzerhandbuch
Vorschriftenmodell: D01U
Vorschriftentyp: D01U003

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell OptiPlex 9010

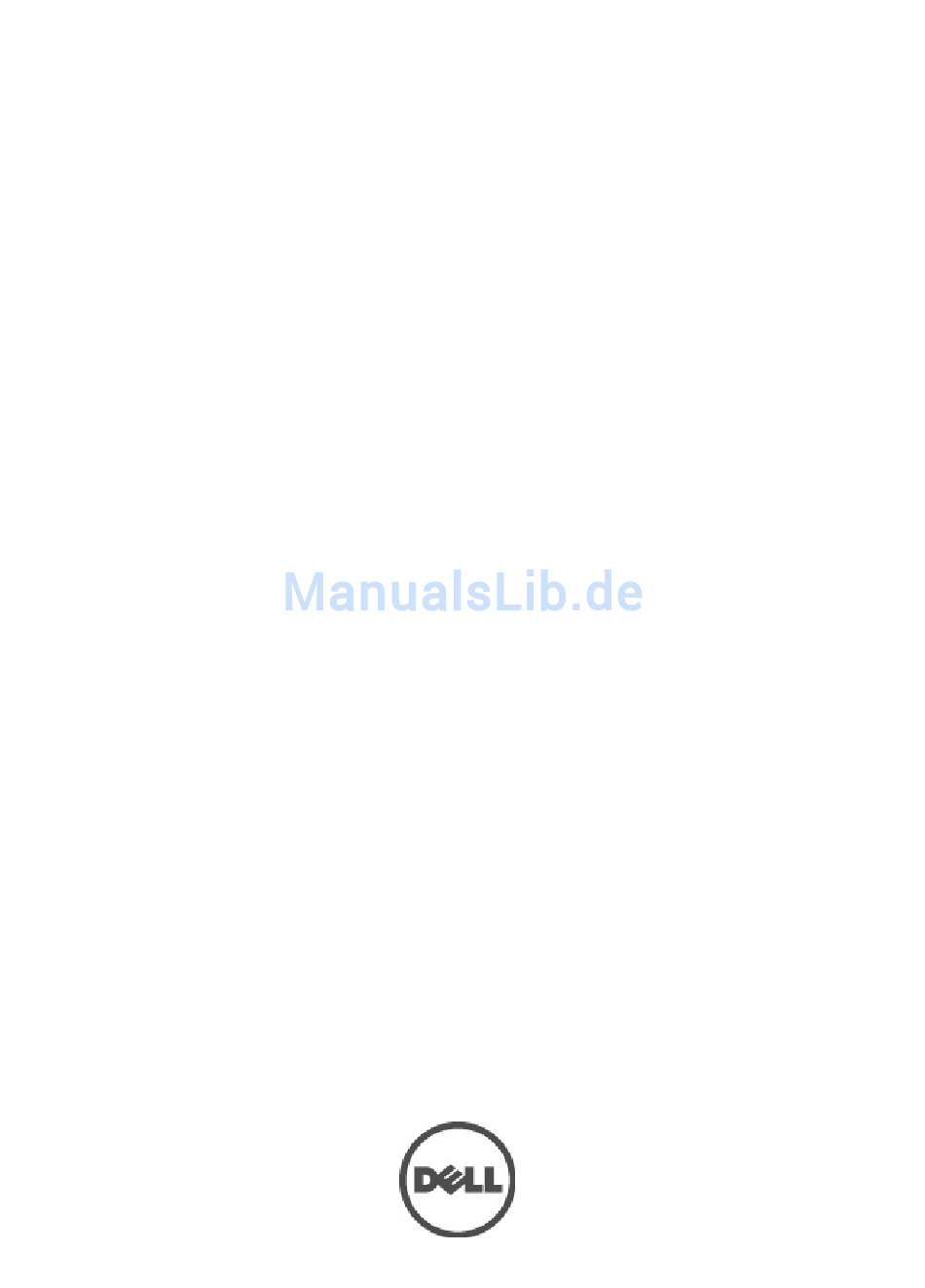

  • Seite 1 Dell OptiPlex 9010/7010-Ultra-Kompaktgehäuse Benutzerhandbuch Vorschriftenmodell: D01U Vorschriftentyp: D01U003...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2012 Dell Inc. In diesem Text enthaltene Marken: Dell , das DELL Logo, Dell Precision , Precision ON...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen..............2 Kapitel 1: Arbeiten am Computer....................5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................6 Nach der Arbeit an Komponenten im Inneren des Computers Kapitel 2: Entfernen und Einbauen von Komponenten.............7 ............................7 Empfohlene Werkzeuge ............................7...
  • Seite 4 Kapitel 4: Diagnostics (Diagnose)....................49 ..49 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) Kapitel 5: Problembehandlung für Ihren Computer..............51 ...........................51 Betriebsanzeige-LED – Diagnose .................................52 Signaltoncode ..............................52 Fehlermeldungen Kapitel 6: Technische Daten.......................57 Kapitel 7: Kontaktaufnahme mit Dell ..................65...
  • Seite 5: Kapitel 1: Arbeiten Am Computer

    Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 6: Ausschalten Des Computers

    Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.
  • Seite 7: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 8: Einbauen Der Abdeckung

    Einbauen der Abdeckung Setzen Sie die Abdeckung auf den Computer. Schieben Sie die Computerabdeckung in Richtung des Gehäuses, bis es voll einrastet. Ziehen Sie die Schraube im Uhrzeigersinn fest, um die Computerabdeckung zu befestigen. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 9: Einbauen Der Frontverkleidung

    Einbauen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontblende in die Steckplätze am Gehäuse. Drehen Sie die Verkleidung in Richtung Computer, um die Halteklammern der Frontblende einrasten zu lassen. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Laufwerkträgers Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 10 Heben Sie den Laufwerkträger am Griff hoch und drehen Sie den Laufwerkträger um. Heben Sie den Laufwerkträger an und entfernen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des Festplattenlaufwerks.
  • Seite 11: Einbauen Des Laufwerkträgers

    Entfernen Sie den Laufwerkträger aus dem Computer. Einbauen des Laufwerkträgers Platzieren Sie den Laufwerkträger in der Nähe der Frontverkleidung auf der Computerkante, um Zugriff auf die Kabelanschlüsse des Festplattenlaufwerks zu erhalten. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite der Festplatte an. Drehen Sie den Laufwerkträger um und schieben Sie ihn ins Gehäuse.
  • Seite 12: Entfernen Der Wlan-Karte (Wireless Local Area Network)

    Entfernen der WLAN-Karte (Wireless Local Area Network) Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Abdeckung b) Frontverkleidung c) Laufwerkträger Trennen Sie die Kabel von der WLAN-Karte. Hebeln Sie die Klammern am Anschluss auf, bis die Karte herausspringt.
  • Seite 13: Einbauen Der Wlan-Karte

    Schieben Sie den Anschluss aus dem Computer. Einbauen der WLAN-Karte Richten Sie den Anschluss im Steckplatz am Computer aus. Richten Sie die Puckantenne am Anschluss aus. Ziehen Sie die Schrauben fest, um den Antennenpuck am WLAN- Kartenanschluss zu befestigen. Führen Sie das Kabel entlang des Computers Computer. Schieben Sie die WLAN-Karte in den entsprechenden Steckplatz und drücken Sie sie nach unten bis sie von den Sicherungshebeln arretiert werden.
  • Seite 14: Entfernen Des Optischen Laufwerks

    Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Abdeckung b) Frontverkleidung c) Laufwerkträger Drücken Sie auf den Riegel des optischen Laufwerks und schieben Sie es dann nach außen. Biegen Sie die Halterung des optischen Laufwerks und nehmen Sie es heraus.
  • Seite 15: Einbauen Des Festplattenlaufwerks

    Einbauen des Festplattenlaufwerks Führen Sie die Festplatte in die Laufwerkhalterung ein. Schieben Sie das Festplattenlaufwerk in den Laufwerkträger zurück. Ziehen Sie die Schrauben an, um das Festplattenlaufwerk am Laufwerkträger zu befestigen. Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an. Bringen Sie die Abdeckung an.
  • Seite 16: Richtlinien Für Das Speichermodul

    Richtlinien für das Speichermodul Um eine optimale Leistung des Computers zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien: • Speichermodule verschiedener Größen können gemischt eingesetzt werden (zum Beispiel 2 GB und 4 GB), aber alle belegten Kanäle müssen identisch konfiguriert sein. •...
  • Seite 17: Einbauen Des Speichers

    Einbauen des Speichers Richten Sie die Kerbe an der Speicherkarte auf den Steg des Systemplatinenanschlusses aus. Drücken Sie das Speichermodul herunter, bis die Freigabelaschen zurückspringen, um es zu befestigen. Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 18: Entfernen Des Systemlüfters

    Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Systemlüfters Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Abdeckung...
  • Seite 19: Einbauen Des Systemlüfters

    Entfernen Sie den Lüfter aus dem Gehäuse. Einbauen des Systemlüfters Setzen Sie den Systemlüfter in das Gehäuse ein. Ziehen Sie die Schrauben fest, mit denen der Lüfter am Gehäuse befestigt wird. Führen Sie die Anschlusskabel des Systemlüfters durch die Klammern am Gehäuse. Schließen Sie das Systemlüfterkabel an die Systemplatine an.
  • Seite 20 Lösen Sie den Riegel und drehen Sie den Lautsprecher. Entfernen Sie den Lautsprecher aus dem Gehäuse.
  • Seite 21: Einbauen Des Internen Lautsprechers

    Einbauen des internen Lautsprechers Bringen Sie den Lautsprecher in der entsprechenden Position an der Rückseite des Gehäuses an. Drehen Sie ihn, bis der Riegel befestigt ist. Führen Sie das Lautsprecherkabel unter dem Systemlüfterkabel und den WLAN-Antennen (falls eingebaut) hindurch. Schließen Sie das Lautsprecherkabel an die Systemplatine an. Bauen Sie den Laufwerkträger ein.
  • Seite 22: Einbauen Des Betriebsschalters

    Entfernen Sie die Schraube und ziehen Sie die Betriebsschalterplatine aus dem Computer. Einbauen des Betriebsschalters Schieben Sie den Netzschalter durch die Vorderseite des Computers und ziehen Sie die Schraube fest. Verbinden Sie das Betriebsschalterkabel mit dem Gehäuse. Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an.
  • Seite 23: Einbauen Der Eingabe/Ausgabe (E/A)-Leiste

    Entfernen Sie die Schrauben, mit denen die E/A-Leiste am Computer befestigt ist. Schieben Sie die E/A-Leiste zur linken Seite des Computers, um Sie zu lösen, und ziehen Sie die E/A-Leiste zusammen mit ihrem Kabel aus dem Computer heraus. Entfernen Sie die Schrauben, mit denen die E/A-Leiste am Rahmen befestigt ist. Einbauen der Eingabe/Ausgabe (E/A)-Leiste Richten Sie die Eingabe/Ausgabe-Leiste am Eingabe/Ausgabe-Rahmen aus und ziehen Sie die Schrauben an, um die Eingabe/Ausgabe-Leiste zu befestigen.
  • Seite 24: Entfernen Des Netzteils

    Ziehen Sie mit einem Schraubenzieher die Schrauben fest, um die Eingabe/Ausgabe-Leiste am Computer zu befestigen. Schließen Sie das Datenkabel der Eingabe/Ausgabe-Leiste an die Systemplatine an. Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 25: Einbauen Des Netzteils

    Entfernen Sie die Schrauben, mit denen das Netzteil am Gehäuse befestigt ist. Schieben Sie das Netzteil nach innen und heben Sie es aus dem Computer. Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es nach außen, um es zu befestigen. Ziehen Sie die Schrauben fest, mit denen das Netzteil an der Rückseite des Computers befestigt ist.
  • Seite 26: Entfernen Des Kühlkörpers

    Schließen Sie die Kabel an die Systemplatine an. Bauen Sie den Kühlkörper ein. Bauen Sie den Eingriffschalter ein. Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . 10.
  • Seite 27 Drücken Sie den Entriegelungshebel herunter und nach außen, um den Rückhaltehaken des Lüfters zu lösen. Heben Sie den oberen Teil der Kühlkörper-/Lüfterbaugruppe nach oben. Lösen Sie die unverlierbaren Schrauben, mit denen die Kühlkörper-/Lüfterbaugruppe an der Systemplatine befestigt ist.
  • Seite 28: Einbauen Des Kühlkörpers

    Heben Sie die Kühlkörper-/Lüfterbaugruppe an und entfernen Sie sie aus dem Computer. Legen Sie die Baugruppe mit dem Lüfter nach unten und der Wärmeleitpaste nach oben zeigend ab. Einbauen des Kühlkörpers Setzen Sie den Kühlkörper in das Gehäuse ein. Ziehen Sie die unverlierbaren Schrauben fest, um den Kühlkörper an der Systemplatine zu befestigen. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn nach außen, um ihn mit dem Rückhaltehaken zu befestigen.
  • Seite 29: Einbauen Des Prozessors

    Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung einzuhaken. Bauen Sie den Kühlkörper ein. Bauen Sie den Laufwerkträger ein.
  • Seite 30 Trennen Sie alle angeschlossenen Kabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist.
  • Seite 31 Entfernen Sie die 7-mm Sechskantschraube von der Systemplatine. Schieben Sie die Systemplatine zur Vorderseite des Computers und entfernen Sie sie.
  • Seite 32: Layout Der Systemplatine

    Layout der Systemplatine Die folgende Abbildung zeigt das Layout der Systemplatine. 1. Speichermodulanschlüsse 10. Echtzeituhr-Reset-Jumper 2. Stecker des internen Lautsprechers 11. SATA 0-Anschluss 3. USB-Audioanschluss 12. Stromversorgungskabel 4. Anschluss für CPU-Lüfter 13. USB-Anschluss_Vorderseite 5. Prozessor 14. SATA 1-Anschluss 6. Anschluss für Systemlüfter 15.
  • Seite 33: Einbauen Der Systemplatine

    Einbauen der Systemplatine Richten Sie die Systemplatine nach den Port-Anschlüssen aus und bringen Sie die Systemplatine im Gehäuse an. Ziehen Sie die Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt ist. Verbinden Sie alle Kabel mit der Systemplatine. Bauen Sie den Lautsprecher ein. Setzen Sie die WLAN-Karte ein.
  • Seite 35: Kapitel 3: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...
  • Seite 36: Optionen Im System-Setup

    Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>...
  • Seite 37 Option Beschreibung • ST320LT007-9ZV142 / ST3250312AS • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierte NIC) Startlistenoption • Legacy • UEFI Date/Time (Datum/Uhrzeit) Bietet Ihnen Möglichkeit, Datum und Uhrzeit einzustellen. Änderungen an Systemdatum und -zeit werden sofort wirksam. Tabelle 3.
  • Seite 38 Option Beschreibung • SATA-2 • SATA-3 SMART Reporting Mit diesem Feld können Sie festlegen, ob Festplattenfehler für interne Laufwerke beim Systemstart gemeldet werden. Diese Technologie ist Teil der SMART (Self Monitoring Analysis and Reporting Technology)-Spezifizierung. • Enable SMART Reporting (SMART Reporting aktivieren) - Diese Option ist standardmäßig deaktiviert.
  • Seite 39 Option Beschreibung • Geben Sie das neue Kennwort ein • Bestätigen Sie das neue Kennwort System Password Bietet Ihnen die Möglichkeit, das Computerkennwort (zuvor als primäres Kennwort (Systemkennwort) bezeichnet) festzulegen, zu ändern oder zu löschen. Standardmäßig ist für das Laufwerk kein Kennwort festgelegt. •...
  • Seite 40 Option Beschreibung TPM Security (TPM-Sicherheit) Mit dieser Option können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) im System aktiviert und für das Betriebssystem sichtbar ist. TPM Security (TPM-Sicherheit) – Diese Option ist standardmäßig deaktiviert. ANMERKUNG: Aktivierungs-, Deaktivierungs- und Löschoptionen werden durch Laden der Standard-Setup-Werte nicht beeinflusst.
  • Seite 41 Tabelle 5. Performance (Leistung) Option Beschreibung Multi Core Support (Mehrkern- Legt fest, ob bei einem Vorgang ein oder alle Kerne aktiviert sind. Die Leistung einiger Unterstützung) Anwendungen wird mit zusätzlichen Kernen verbessert. • All (Alle) – Standardmäßig aktiviert • • Bietet Ihnen die Möglichkeit, den Intel SpeedStep-Modus für den Prozessor zu Intel SpeedStep...
  • Seite 42 Option Beschreibung Deep Sleep Control (Deep- Bietet Ihnen die Möglichkeit, die Steuerungen festzulegen, wenn Deep Sleep aktiviert Sleep-Steuerung) ist. • Disabled (Deaktiviert) • Nur in S5 aktiviert • In S4 und S5 aktiviert Diese Option ist standardmäßig deaktiviert. Fan Control Override Steuert die Geschwindigkeit des Systemlüfters.
  • Seite 43 Option Beschreibung • Enable F12 Boot Option menu (F12-Startoptionmenü aktivieren) – Diese Option ist standardmäßig aktiviert. Tabelle 8. Virtualization Support (Unterstützung der Virtualisierung) Option Beschreibung Virtualization (Virtualisierung) Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann. •...
  • Seite 44 Option Beschreibung Integrated NIC (Integrierte ANMERKUNG: Dieses Feld ist nur relevant, wenn die System Configuration (Systemkonfiguration) auf Enabled with NIC) in der Gruppe ImageServer (Aktiviert mit ImageServer) und Lookup Method (Suchmethode) auf Static IP (Statische IP) gesetzt ist. ImageServer Port Legt den primären IP-Port des ImageServers fest, der vom Client zur Kommunikation (ImageServer-Port) genutzt wird.
  • Seite 45: Aktualisieren Des Bios

    Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website support.dell.com/support/downloads auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Bei Desktop-PCs befindet sich das Etikett mit der Service-Tag-Nummer auf der Vorderseite des Computers.
  • Seite 46: Zuweisen Eines System- Und Setup-Kennworts

    Kennworttyp Beschreibung Systemkennwort Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup-Kennwort Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen.
  • Seite 47: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts Stellen Sie sicher, dass der Password Status Kennwortstatus) (im System-Setup) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorSie versuchen, das vorhandende System- und/oder -Kennwort zu löschen oder zu ändern. Sie können ein vorhandenes System-oder Setup-Kennwort nicht löschen oder ändern, wenn der Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist.
  • Seite 48 Nach der Arbeit an Ihrem Computer . 11. Folgen Sie den Anweisungen unter 12. Schalten Sie den Computer ein. 13. Navigieren Sie zum System-Setup und weisen Sie ein neues System- oder Setup-Kennwort zu. Siehe Setting up a System Password (Einrichten eines Systemkennworts).
  • Seite 49: Kapitel 4: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.
  • Seite 51: Kapitel 5: Problembehandlung Für Ihren Computer

    Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Betriebsanzeige-LED – Diagnose Die Betriebsschalter-LED an der Vorderseite des Gehäuses fungiert auch als zweifarbige Diagnose-LED. Die Diagnose- LED ist nur während der POST-Routine aktiv und sichtbar. Sobald das Betriebssystem mit dem Laden beginnt ist sie nicht mehr sichtbar.
  • Seite 52: Signaltoncode

    Der Computer konnte die Startroutine in drei aufeinander failed at checkpoint [nnnn]. For help in resolving this folgenden Versuchen aufgrund desselben Fehlers nicht problem, please note this checkpoint and contact Dell abschließen. Wenden Sie sich unter Angabe des Prüfpunkt- Technical Support (Alarm! Frühere Versuche, das Codes (nnnn) an einen Dell-Mitarbeiter.
  • Seite 53 Fehlermeldung Beschreibung Data error (Datenfehler) Die Daten auf dem Disketten- oder Festplattenlaufwerk können nicht gelesen werden. Führen Sie unter dem Betriebssystem Windows das Dienstprogramm chkdsk aus, um die Dateistruktur des Disketten- oder Festplattenlaufwerks zu überprüfen. Führen Sie unter jedem anderen Betriebssystem das jeweilige Dienstprogramm aus.
  • Seite 54 Fehlermeldung Beschreibung Memory address line failure at address, read value Ein Speichermodul ist unter Umständen beschädigt oder falsch expecting value (Speicheradresszeilenfehler bei eingesetzt. Bauen Sie die Speichermodule erneut ein und Adresse, Ist-Wert/Soll-Wert) ersetzen Sie sie, falls nötig. Memory allocation error (Fehler bei der Das gerade gestartete Programm steht in Konflikt mit dem Speicherbelegung) Betriebssystem, einem anderen Anwendungsprogramm oder...
  • Seite 55 Speichermodul ist möglicherweise nicht richtig befestigt. WARNUNG: Das Datenträger-Überwachungssystem Während des ersten Starts hat das Laufwerk mögliche (Disk Monitoring System) von Dell hat festgestellt, Fehlerzustände erkannt. Wenn der Computer den Startvorgang dass das Laufwerk [0/1] am [primären/sekundären] beendet, sichern Sie sofort Ihre Daten und wechseln die EIDE-Controller außerhalb der normalen Angaben...
  • Seite 57: Kapitel 6: Technische Daten

    • Intel Core i7-Serie • Intel Pentium Dual Core-Serie • Intel Celeron-Serie ANMERKUNG: Die Intel Celeron-Serie ist ausschließlich für den Dell OptiPlex 7010 verfügbar. Gesamt-Cache Bis zu 8 MB Cache, je nach Prozessortyp Tabelle 15. Speicher Funktion Technische Daten DDR3...
  • Seite 58 Funktion Technische Daten • Intel HD-Grafikkarte 2000 (iCore DC/QC Intel Series 7 Express-Chipsatz CPU-GPU-Kombi) • Intel HD-Grafikkarte 2500/4000 (i3/i5/i7 DC/QC Intel Series 7 Express-Chipsatz CPU-GPU-Kombi) Separat PCI Express x16-Grafikadapter Tabelle 17. Audio Funktion Technische Daten Integriert Zweikanal-High-Definition-Audio Tabelle 18. Netzwerk Funktion Technische Daten Integriert...
  • Seite 59 Funktion Technische Daten Ultra-Kompaktgehäuse keiner PCI Express x1: Mini-Tower bis zu drei Full-Height-Karten Desktop bis zu drei Low-Profile-Karten Kompaktgehäuse bis zu zwei Slimline-Karten Ultra-Kompaktgehäuse keiner PCI-Express x16: Mini-Tower bis zu zwei Full-Height-Karten Desktop bis zu zwei Slimline-Karten Kompaktgehäuse bis zu zwei Slimline-Karten Ultra-Kompaktgehäuse keiner Mini-PCI-Express:...
  • Seite 60 Tabelle 23. Externe Anschlüsse Funktion Technische Daten Audio: Frontblende Ein Mikrofonanschluss und ein Kopfhöreranschluss Rückseite ein Leitungsausgangsanschluss (Line-Out) und ein Leitungseingangs-/Mikrofonanschluss (Line-In) Netzwerkadapter ein RJ45-Anschluss Seriell ein 9-poliger Anschluss, 16550 C-kompatibel Parallel ein 25-poliger Anschluss (optional für Mini-Tower, Desktop und Kompaktgehäuse) USB 2.0: Mini Tower, Desktop und Kompaktgehäuse...
  • Seite 61 Funktion Technische Daten Ultra-Kompaktgehäuse keiner Mini-PCI-Express Datenbreite (maximal) – eine PCI-Express-Lane und eine USB-Schnittstelle: Mini Tower, Desktop und Kompaktgehäuse keiner Ultra-Kompaktgehäuse ein 52-poliger Anschluss Serielles ATA-Laufwerk: Mini-Tower Vier 7-polige Anschlüsse Desktop Drei 7-polige Anschlüsse Kompaktgehäuse Drei 7-polige Anschlüsse Ultra-Kompaktgehäuse zwei 7-polige Anschlüsse Speicher: Mini Tower, Desktop und Kompaktgehäuse Vier 240-polige Anschlüsse...
  • Seite 62 Funktion Technische Daten Ultra-Kompaktgehäuse ein 8-poliger, ein 6-poliger und ein 4- poliger Anschluss Tabelle 25. Steuerelemente und Anzeigen Funktion Technische Daten Vorderseite des Computers: Anzeigeleuchte des Betriebsschalters Weiße Anzeige — Eine stetig weiße Anzeige leuchtet bei Normalbetrieb, blinkendes weißes Leuchten zeigt den Ruhemodus des Computers an.
  • Seite 63 ANMERKUNG: Die Wärmeabgabe wird anhand der Nennleistung der Stromversorgung bestimmt. Power (Stromversorgung) Leistung Maximale Wärmeabgabe Spannung Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Tabelle 27. Abmessungen und Gewicht Abmessungen und Höhe Breite Tiefe Gewicht Gewicht Mini-Tower 36,00 cm 17,50 cm 41,70 cm 9,40 kg Desktop 36,00 cm 10,20 cm...
  • Seite 65: Kapitel 7: Kontaktaufnahme Mit Dell

    Kontaktaufnahme mit Dell So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell: 1. Besuchen Sie support.dell.com. 2. Wählen Sie das Land bzw. die Region im Listenmenü Choose A Country/Region (Land oder Region auswählen) am unteren Seitenrand aus.
