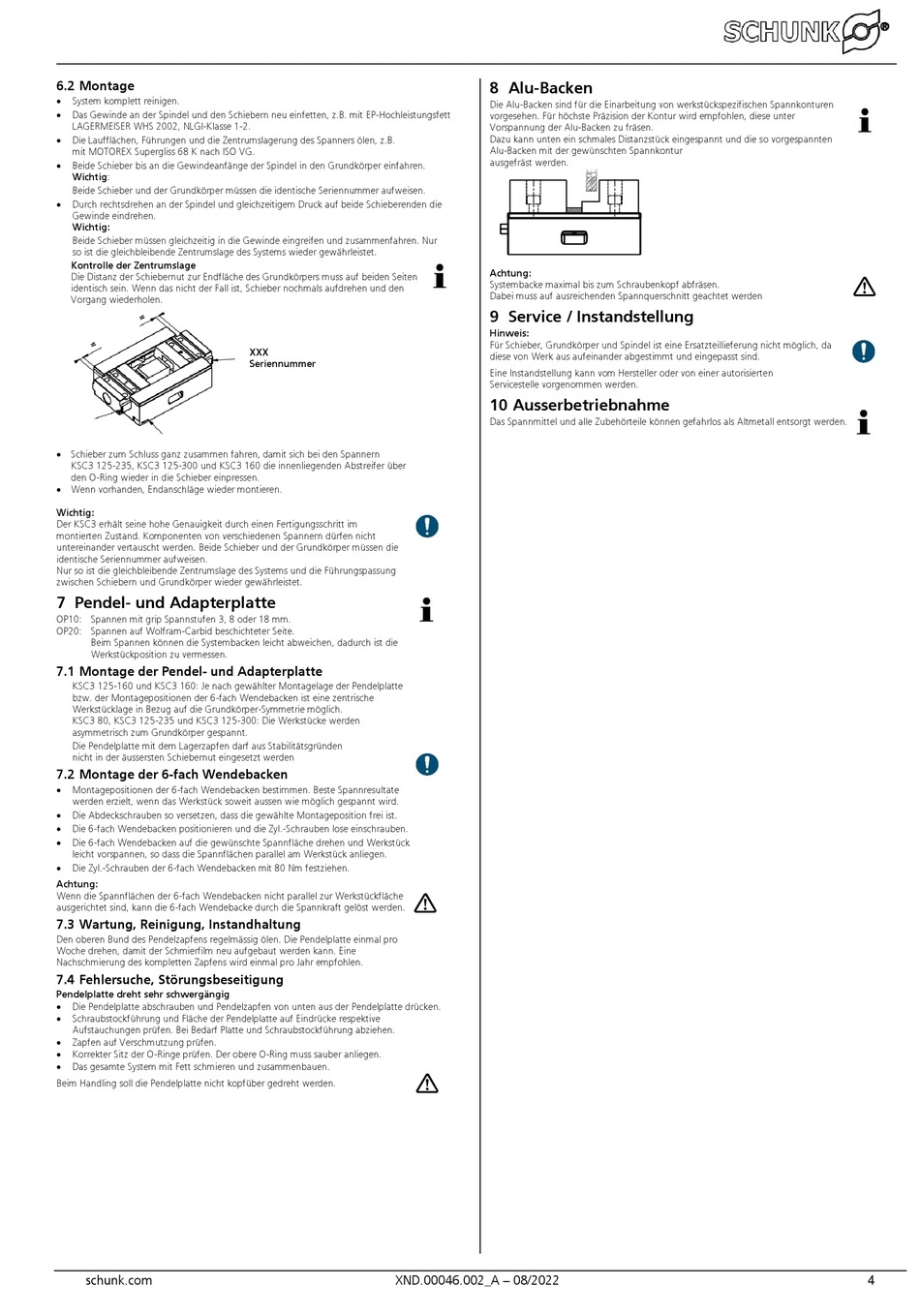

6.2 Montage

System komplett reinigen.

Das Gewinde an der Spindel und den Schiebern neu einfetten, z.B. mit EP-Hochleistungsfett
LAGERMEISER WHS 2002, NLGI-Klasse 1-2.

Die Laufflächen, Führungen und die Zentrumslagerung des Spanners ölen, z.B.
mit MOTOREX Supergliss 68 K nach ISO VG.

Beide Schieber bis an die Gewindeanfänge der Spindel in den Grundkörper einfahren.
Wichtig:
Beide Schieber und der Grundkörper müssen die identische Seriennummer aufweisen.

Durch rechtsdrehen an der Spindel und gleichzeitigem Druck auf beide Schieberenden die
Gewinde eindrehen.
Wichtig:
Beide Schieber müssen gleichzeitig in die Gewinde eingreifen und zusammenfahren. Nur
so ist die gleichbleibende Zentrumslage des Systems wieder gewährleistet.
Kontrolle der Zentrumslage
Die Distanz der Schiebernut zur Endfläche des Grundkörpers muss auf beiden Seiten
identisch sein. Wenn das nicht der Fall ist, Schieber nochmals aufdrehen und den
Vorgang wiederholen.
 Schieber zum Schluss ganz zusammen fahren, damit sich bei den Spannern
KSC3 125-235, KSC3 125-300 und KSC3 160 die innenliegenden Abstreifer über
den O-Ring wieder in die Schieber einpressen.
 Wenn vorhanden, Endanschläge wieder montieren.
Wichtig:
Der KSC3 erhält seine hohe Genauigkeit durch einen Fertigungsschritt im
montierten Zustand. Komponenten von verschiedenen Spannern dürfen nicht
untereinander vertauscht werden. Beide Schieber und der Grundkörper müssen die
identische Seriennummer aufweisen.
Nur so ist die gleichbleibende Zentrumslage des Systems und die Führungspassung
zwischen Schiebern und Grundkörper wieder gewährleistet.
7

Pendel- und Adapterplatte

OP10: Spannen mit grip Spannstufen 3, 8 oder 18 mm.
OP20: Spannen auf Wolfram-Carbid beschichteter Seite.
Beim Spannen können die Systembacken leicht abweichen, dadurch ist die
Werkstückposition zu vermessen.

7.1 Montage der Pendel- und Adapterplatte

KSC3 125-160 und KSC3 160: Je nach gewählter Montagelage der Pendelplatte
bzw. der Montagepositionen der 6-fach Wendebacken ist eine zentrische
Werkstücklage in Bezug auf die Grundkörper-Symmetrie möglich.
KSC3 80, KSC3 125-235 und KSC3 125-300: Die Werkstücke werden
asymmetrisch zum Grundkörper gespannt.
Die Pendelplatte mit dem Lagerzapfen darf aus Stabilitätsgründen
nicht in der äussersten Schiebernut eingesetzt werden

7.2 Montage der 6-fach Wendebacken


Montagepositionen der 6-fach Wendebacken bestimmen. Beste Spannresultate
werden erzielt, wenn das Werkstück soweit aussen wie möglich gespannt wird.

Die Abdeckschrauben so versetzen, dass die gewählte Montageposition frei ist.

Die 6-fach Wendebacken positionieren und die Zyl.-Schrauben lose einschrauben.

Die 6-fach Wendebacken auf die gewünschte Spannfläche drehen und Werkstück
leicht vorspannen, so dass die Spannflächen parallel am Werkstück anliegen.

Die Zyl.-Schrauben der 6-fach Wendebacken mit 80 Nm festziehen.
Achtung:
Wenn die Spannflächen der 6-fach Wendebacken nicht parallel zur Werkstückfläche
ausgerichtet sind, kann die 6-fach Wendebacke durch die Spannkraft gelöst werden.
7.3 Wartung, Reinigung, Instandhaltung
Den oberen Bund des Pendelzapfens regelmässig ölen. Die Pendelplatte einmal pro
Woche drehen, damit der Schmierfilm neu aufgebaut werden kann. Eine
Nachschmierung des kompletten Zapfens wird einmal pro Jahr empfohlen.
7.4 Fehlersuche, Störungsbeseitigung
Pendelplatte dreht sehr schwergängig

Die Pendelplatte abschrauben und Pendelzapfen von unten aus der Pendelplatte drücken.

Schraubstockführung und Fläche der Pendelplatte auf Eindrücke respektive
Aufstauchungen prüfen. Bei Bedarf Platte und Schraubstockführung abziehen.

Zapfen auf Verschmutzung prüfen.

Korrekter Sitz der O-Ringe prüfen. Der obere O-Ring muss sauber anliegen.

Das gesamte System mit Fett schmieren und zusammenbauen.
Beim Handling soll die Pendelplatte nicht kopfüber gedreht werden.
schunk.com
XXX
Seriennummer
XND.00046.002_A – 08/2022
8 Alu-Backen
Die Alu-Backen sind für die Einarbeitung von werkstückspezifischen Spannkonturen
vorgesehen. Für höchste Präzision der Kontur wird empfohlen, diese unter
Vorspannung der Alu-Backen zu fräsen.
Dazu kann unten ein schmales Distanzstück eingespannt und die so vorgespannten
Alu-Backen mit der gewünschten Spannkontur
ausgefräst werden.
Achtung:
Systembacke maximal bis zum Schraubenkopf abfräsen.
Dabei muss auf ausreichenden Spannquerschnitt geachtet werden
9 Service / Instandstellung
Hinweis:
Für Schieber, Grundkörper und Spindel ist eine Ersatzteillieferung nicht möglich, da
diese von Werk aus aufeinander abgestimmt und eingepasst sind.
Eine Instandstellung kann vom Hersteller oder von einer autorisierten
Servicestelle vorgenommen werden.
10

Ausserbetriebnahme

Das Spannmittel und alle Zubehörteile können gefahrlos als Altmetall entsorgt werden.
