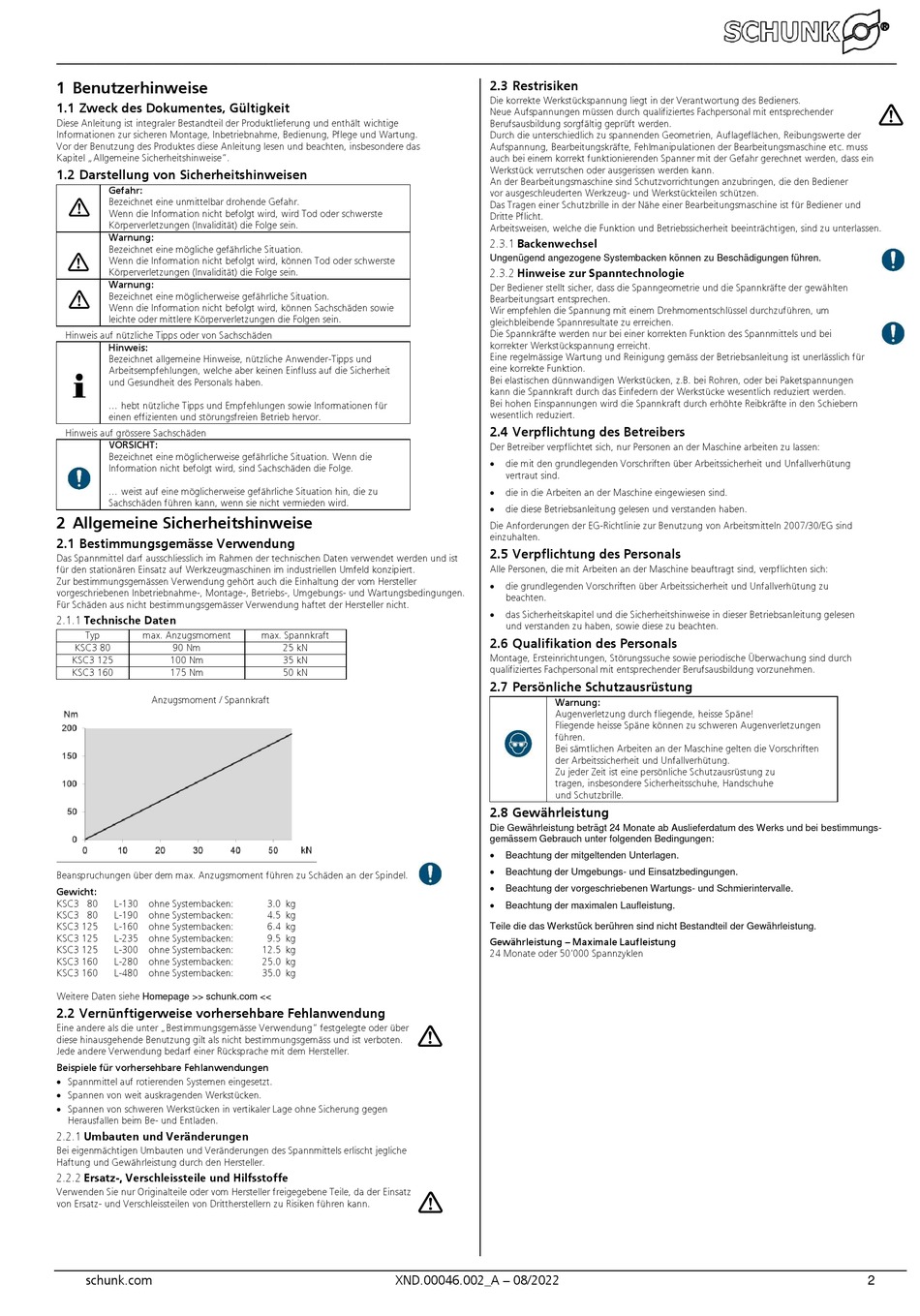

1
Benutzerhinweise
1.1 Zweck des Dokumentes, Gültigkeit
Diese Anleitung ist integraler Bestandteil der Produktlieferung und enthält wichtige
Informationen zur sicheren Montage, Inbetriebnahme, Bedienung, Pflege und Wartung.
Vor der Benutzung des Produktes diese Anleitung lesen und beachten, insbesondere das
Kapitel „Allgemeine Sicherheitshinweise".
1.2 Darstellung von Sicherheitshinweisen
Gefahr:
Bezeichnet eine unmittelbar drohende Gefahr.
Wenn die Information nicht befolgt wird, wird Tod oder schwerste
Körperverletzungen (Invalidität) die Folge sein.
Warnung:
Bezeichnet eine mögliche gefährliche Situation.
Wenn die Information nicht befolgt wird, können Tod oder schwerste
Körperverletzungen (Invalidität) die Folge sein.
Warnung:
Bezeichnet eine möglicherweise gefährliche Situation.
Wenn die Information nicht befolgt wird, können Sachschäden sowie
leichte oder mittlere Körperverletzungen die Folgen sein.
Hinweis auf nützliche Tipps oder von Sachschäden
Hinweis:
Bezeichnet allgemeine Hinweise, nützliche Anwender-Tipps und
Arbeitsempfehlungen, welche aber keinen Einfluss auf die Sicherheit
und Gesundheit des Personals haben.
... hebt nützliche Tipps und Empfehlungen sowie Informationen für
einen effizienten und störungsfreien Betrieb hervor.
Hinweis auf grössere Sachschäden
VORSICHT:
Bezeichnet eine möglicherweise gefährliche Situation. Wenn die
Information nicht befolgt wird, sind Sachschäden die Folge.
... weist auf eine möglicherweise gefährliche Situation hin, die zu
Sachschäden führen kann, wenn sie nicht vermieden wird.
2
Allgemeine Sicherheitshinweise
2.1 Bestimmungsgemässe Verwendung
Das Spannmittel darf ausschliesslich im Rahmen der technischen Daten verwendet werden und ist
für den stationären Einsatz auf Werkzeugmaschinen im industriellen Umfeld konzipiert.
Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller
vorgeschriebenen Inbetriebnahme-, Montage-, Betriebs-, Umgebungs- und Wartungsbedingungen.
Für Schäden aus nicht bestimmungsgemässer Verwendung haftet der Hersteller nicht.
2.1.1
Technische Daten
Typ
max. Anzugsmoment
KSC3 80
90 Nm
KSC3 125
100 Nm
KSC3 160
175 Nm
Anzugsmoment / Spannkraft
Beanspruchungen über dem max. Anzugsmoment führen zu Schäden an der Spindel.
Gewicht:
KSC3 80
L-130
ohne Systembacken:
KSC3 80
L-190
ohne Systembacken:
KSC3 125
L-160
ohne Systembacken:
KSC3 125
L-235
ohne Systembacken:
KSC3 125
L-300
ohne Systembacken:
KSC3 160
L-280
ohne Systembacken:
KSC3 160
L-480
ohne Systembacken:
Weitere Daten siehe Homepage >> schunk.com <<
2.2 Vernünftigerweise vorhersehbare Fehlanwendung
Eine andere als die unter „Bestimmungsgemässe Verwendung" festgelegte oder über
diese hinausgehende Benutzung gilt als nicht bestimmungsgemäss und ist verboten.
Jede andere Verwendung bedarf einer Rücksprache mit dem Hersteller.
Beispiele für vorhersehbare Fehlanwendungen
Spannmittel auf rotierenden Systemen eingesetzt.
Spannen von weit auskragenden Werkstücken.
Spannen von schweren Werkstücken in vertikaler Lage ohne Sicherung gegen
Herausfallen beim Be- und Entladen.
2.2.1
Umbauten und Veränderungen
Bei eigenmächtigen Umbauten und Veränderungen des Spannmittels erlischt jegliche
Haftung und Gewährleistung durch den Hersteller.
2.2.2
Ersatz-, Verschleissteile und Hilfsstoffe
Verwenden Sie nur Originalteile oder vom Hersteller freigegebene Teile, da der Einsatz
von Ersatz- und Verschleissteilen von Drittherstellern zu Risiken führen kann.
schunk.com
max. Spannkraft
25 kN
35 kN
50 kN
3.0 kg
4.5 kg
6.4 kg
9.5 kg
12.5 kg
25.0 kg
35.0 kg
XND.00046.002_A – 08/2022
2.3 Restrisiken
Die korrekte Werkstückspannung liegt in der Verantwortung des Bedieners.
Neue Aufspannungen müssen durch qualifiziertes Fachpersonal mit entsprechender
Berufsausbildung sorgfältig geprüft werden.
Durch die unterschiedlich zu spannenden Geometrien, Auflageflächen, Reibungswerte der
Aufspannung, Bearbeitungskräfte, Fehlmanipulationen der Bearbeitungsmaschine etc. muss
auch bei einem korrekt funktionierenden Spanner mit der Gefahr gerechnet werden, dass ein
Werkstück verrutschen oder ausgerissen werden kann.
An der Bearbeitungsmaschine sind Schutzvorrichtungen anzubringen, die den Bediener
vor ausgeschleuderten Werkzeug- und Werkstückteilen schützen.
Das Tragen einer Schutzbrille in der Nähe einer Bearbeitungsmaschine ist für Bediener und
Dritte Pflicht.
Arbeitsweisen, welche die Funktion und Betriebssicherheit beeinträchtigen, sind zu unterlassen.
2.3.1
Backenwechsel
Ungenügend angezogene Systembacken können zu Beschädigungen führen.
2.3.2
Hinweise zur Spanntechnologie
Der Bediener stellt sicher, dass die Spanngeometrie und die Spannkräfte der gewählten
Bearbeitungsart entsprechen.
Wir empfehlen die Spannung mit einem Drehmomentschlüssel durchzuführen, um
gleichbleibende Spannresultate zu erreichen.
Die Spannkräfte werden nur bei einer korrekten Funktion des Spannmittels und bei
korrekter Werkstückspannung erreicht.
Eine regelmässige Wartung und Reinigung gemäss der Betriebsanleitung ist unerlässlich für
eine korrekte Funktion.
Bei elastischen dünnwandigen Werkstücken, z.B. bei Rohren, oder bei Paketspannungen
kann die Spannkraft durch das Einfedern der Werkstücke wesentlich reduziert werden.
Bei hohen Einspannungen wird die Spannkraft durch erhöhte Reibkräfte in den Schiebern
wesentlich reduziert.
2.4 Verpflichtung des Betreibers
Der Betreiber verpflichtet sich, nur Personen an der Maschine arbeiten zu lassen:
die mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind.
die in die Arbeiten an der Maschine eingewiesen sind.
die diese Betriebsanleitung gelesen und verstanden haben.
Die Anforderungen der EG-Richtlinie zur Benutzung von Arbeitsmitteln 2007/30/EG sind
einzuhalten.
2.5 Verpflichtung des Personals
Alle Personen, die mit Arbeiten an der Maschine beauftragt sind, verpflichten sich:
die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu
beachten.
das Sicherheitskapitel und die Sicherheitshinweise in dieser Betriebsanleitung gelesen
und verstanden zu haben, sowie diese zu beachten.
2.6 Qualifikation des Personals
Montage, Ersteinrichtungen, Störungssuche sowie periodische Überwachung sind durch
qualifiziertes Fachpersonal mit entsprechender Berufsausbildung vorzunehmen.
2.7 Persönliche Schutzausrüstung
Warnung:
Augenverletzung durch fliegende, heisse Späne!
Fliegende heisse Späne können zu schweren Augenverletzungen
führen.
Bei sämtlichen Arbeiten an der Maschine gelten die Vorschriften
der Arbeitssicherheit und Unfallverhütung.
Zu jeder Zeit ist eine persönliche Schutzausrüstung zu
tragen, insbesondere Sicherheitsschuhe, Handschuhe
und Schutzbrille.
2.8 Gewährleistung
Die Gewährleistung beträgt 24 Monate ab Auslieferdatum des Werks und bei bestimmungs-
gemässem Gebrauch unter folgenden Bedingungen:
Beachtung der mitgeltenden Unterlagen.
Beachtung der Umgebungs- und Einsatzbedingungen.
Beachtung der vorgeschriebenen Wartungs- und Schmierintervalle.
Beachtung der maximalen Laufleistung.
Teile die das Werkstück berühren sind nicht Bestandteil der Gewährleistung.
Gewährleistung – Maximale Laufleistung
24 Monate oder 50'000 Spannzyklen
