Installieren des Geräts
2.5 Anschluss an die Netzspannung
1
2
3

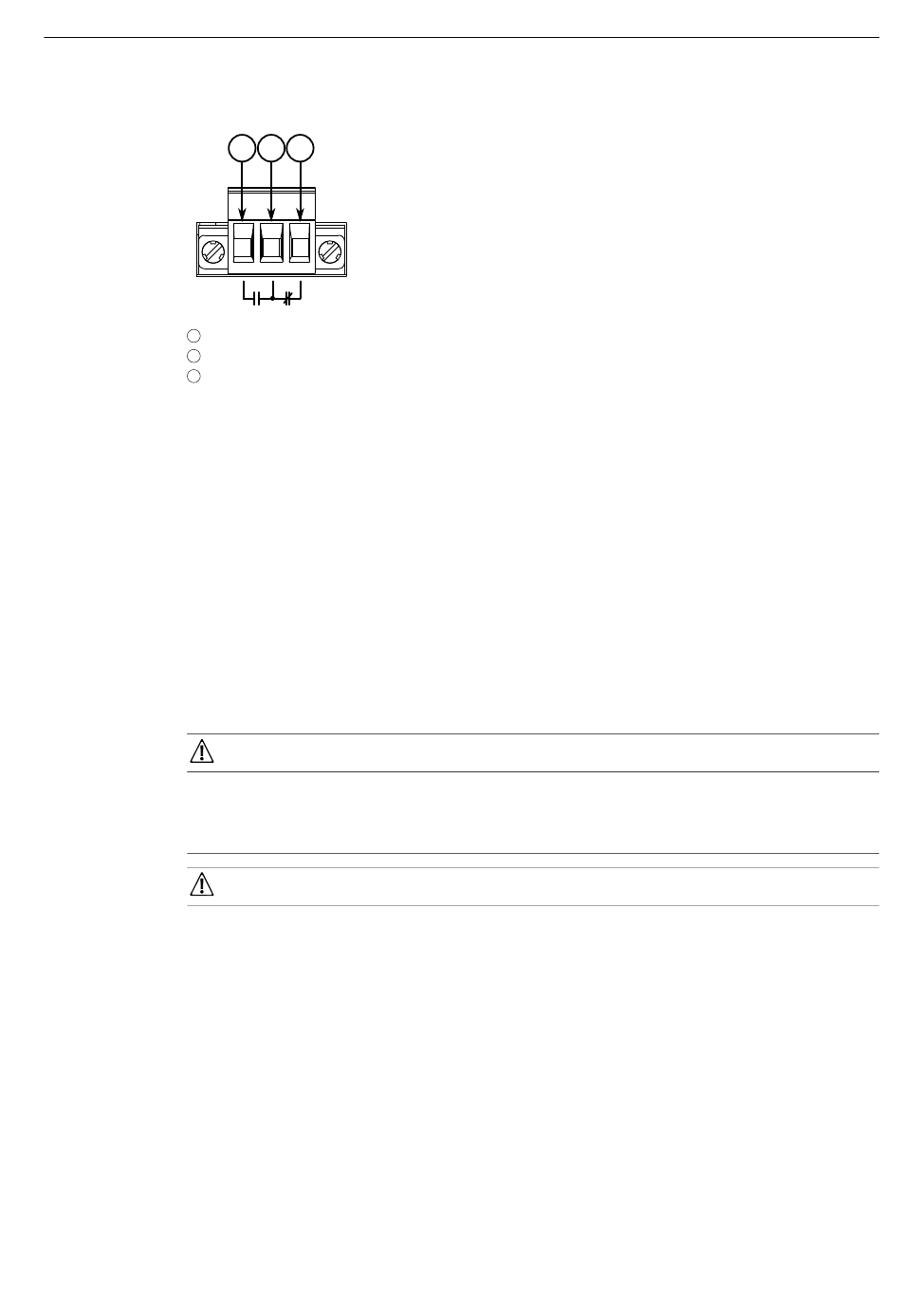

Abbildung 2.4
2.5

Anschluss an die Netzspannung

Stromversorgungsmodule können wahlweise mit einer Reihenklemme mit
Schraubanschluss oder mit einer europäischen Reihenklemme (Euroblock) bestückt
werden. Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben
und Druckplatten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe
in Frage kommen.
Informationen zum Installieren oder Entfernen eines Stromversorgungsmoduls
finden Sie unter
28)".
Stromschlaggefahr – Lebensgefahr oder Gefahr schwerer Personenschäden.
Vergewissern Sie sich, dass alle Spannungsquellen abgeschaltet sind, bevor Sie die
Klemmen der Stromversorgungsmodule warten.
12
1
2
3
Schließerkontakt
Massekontakt
Öffnerkontakt
Verdrahten des fehlersicheren Alarmrelais
"Installieren/Entfernen von Stromversorgungsmodulen (Seite
GEFAHR
NOTICE
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt
muss mindestens 16 AWG betragen.
Die maximal zulässige Leitungslänge zwischen dem Reihenklemme und der
Spannungsquelle darf 6 m (20 ft) für 24-V-Netzteile bzw. 18 m (60 ft) für 48-V-
Netzteile nicht überschreiten.
Für Geräte mit 125/230 V AC ist ein entsprechend bemessener AC-
Leistungsschalter zu installieren.
Bei für 125/250 V DC ausgelegten Geräten muss ein entsprechend bemessener
DC-Leistungsschalter installiert werden.
Für jedes Stromversorgungsmodul wird ein separater 20-A-Leistungsschalter
empfohlen.
RUGGEDCOM RX1524
Montagehandbuch, 04/2022, C79000-G8900-1487-04
