RUGGEDCOM RX1524
Montagehandbuch, 04/2022, C79000-G8900-1487-04
Klemme für Minuspol/Neutralleiter (-/N)
6
Abbildung 2.6
Verdrahtung von AC-Reihenklemmen – Reihenklemme mit Schraubanschluss
für HI-Netzteile
Hinweis
Verwenden Sie bei erheblicher Stoß- oder Schwingungsbelastung für sichere,
zuverlässige Verbindungen Ringkabelschuhe M3.5 mit einem maximalen
Außendurchmesser von 7 mm. Achten Sie darauf, dass kein blankes Metall über
die Sicherheitsabdeckung hinausragt.
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme/
neutral (–/N) an der Reihenklemme.
Montieren Sie bei Schraubklemmenleisten die Sicherheitsabdeckung.

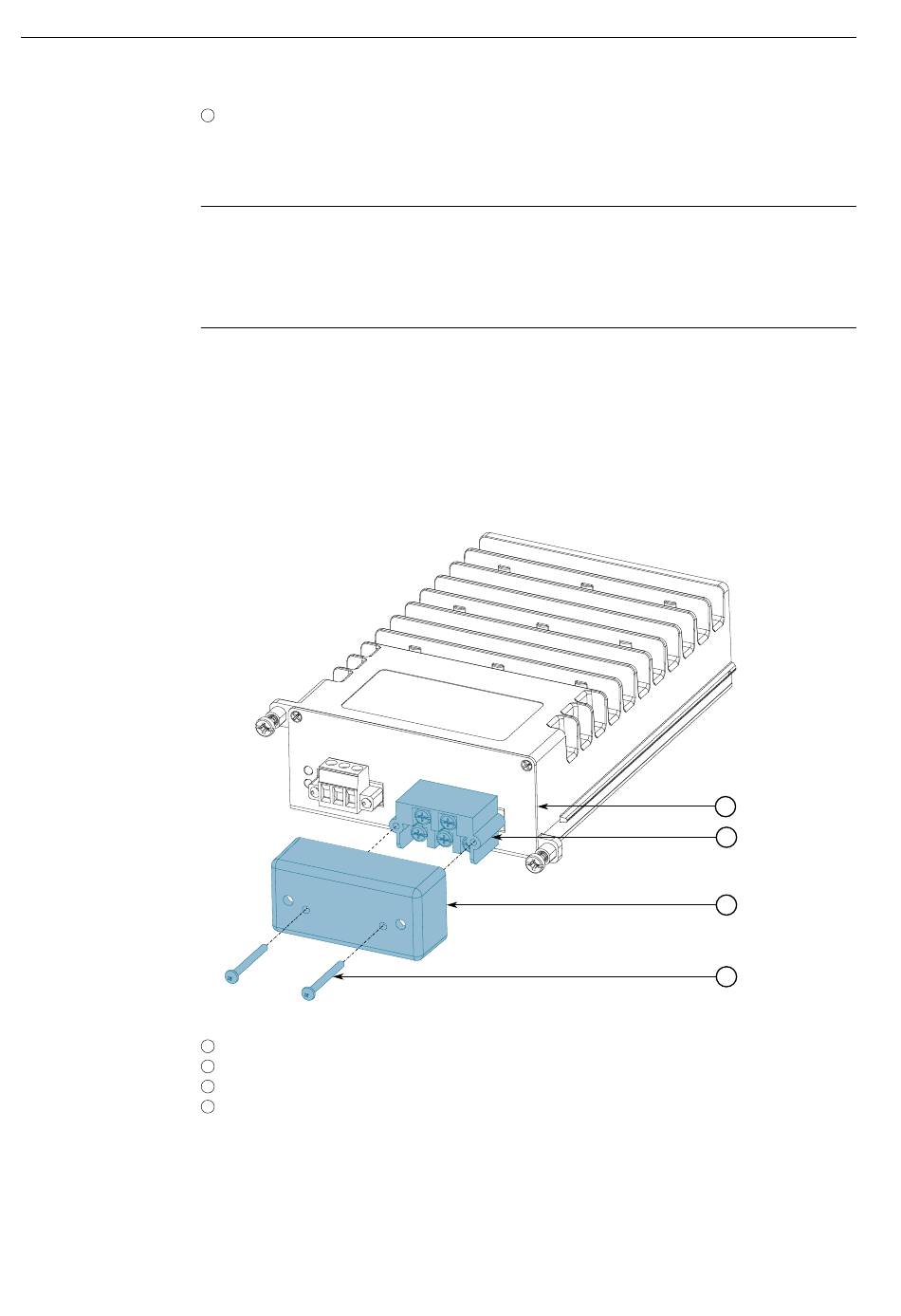

Schraube
1
Sicherheitsabdeckung
2
Schraubklemmleiste
3
RUGGEDCOM RX1524-Gerät
4
Abbildung 2.7
Montieren der Sicherheitsabdeckung
2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
Installieren des Geräts
4
3
2
1
15
