Gerätemanagement
3.1 Anschließen an das Gerät
Siemens empfiehlt die Verwendung zertifizierter Kabel und Steckverbinder von
Siemens für Siemens RUGGEDCOM-Produkte. Weitere Einzelheiten erfahren Sie von
Ihrem Ansprechpartner für Siemens RUGGEDCOM.
Serielle Konsolen- und Verwaltungsports
Sie können einen Arbeitsplatz direkt an den seriellen Konsolenport oder
Verwaltungsport anschließen, um auf die Bootzeit-Steuerung und die RUGGEDCOM
RX1524-Schnittstellen zuzugreifen. Über den seriellen Konsolenport ist der Zugriff
auf die Konsolenschnittstelle des RUGGEDCOM RX1524 möglich, während über den
Verwaltungsport der Zugriff auf Konsole und Webschnittstellen des RUGGEDCOM
RX1524 hergestellt wird.
Der serielle Konsolenport implementiert RS232 DCE auf einem DB9-Steckverbinder.
Der Port hat die folgende Pinbelegung:

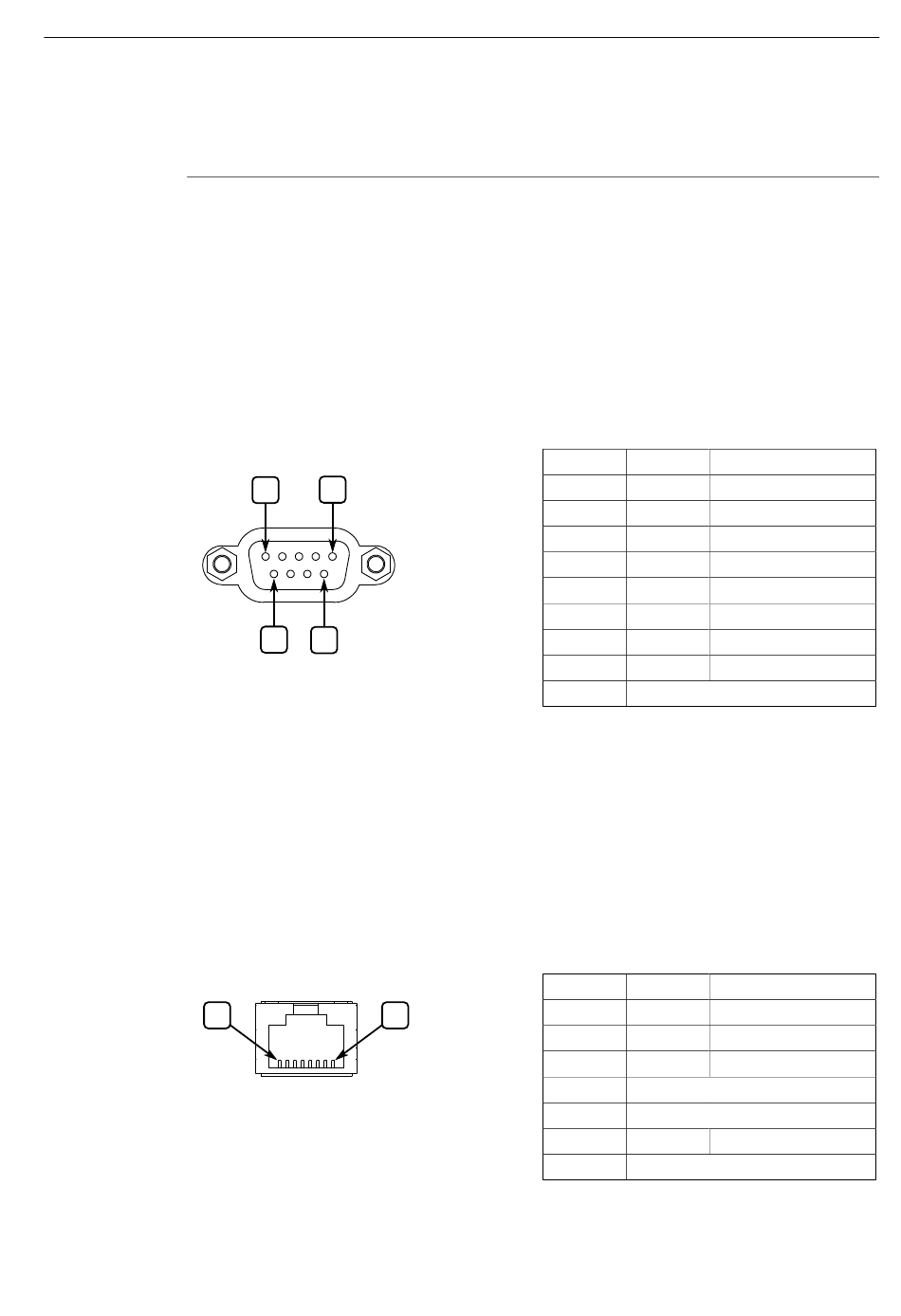

Abbildung 3.1
Informationen zur Herstellung einer Verbindung zum Gerät über den seriellen
Konsolenport finden Sie im "RUGGEDCOMROX CLI Projektierungshandbuch" für den
RUGGEDCOM RX1524.
Informationen zur Herstellung einer Verbindung zum Gerät über den
Verwaltungsport finden Sie im "RUGGEDCOMROX Webschnittstellen-
Projektierungshandbuch" oder im "RUGGEDCOMROX CLI-Projektierungshandbuch" für
RUGGEDCOM RX1524.
Bei dem Verwaltungsport handelt es sich um einen Ethernet-Port 10/100Base-TX
in Kupfertechnik mit RJ45-Steckverbinder. Der Verwaltungsport hat die folgende
Pinbelegung:
8
Abbildung 3.2
22
1
5
9
6
Serieller DB9-Konsolenport
1
RJ45-Verwaltungsport
Pin
Bezeichnung
1
DCD
2
RX
3
TX
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
Reserviert (nicht anschließen)
Pin
Bezeichnung
1
RX+
2
RX-
3
TX+
4
Reserviert (nicht anschließen)
5
Reserviert (nicht anschließen)
6
TX-
7
Reserviert (nicht anschließen)
Montagehandbuch, 04/2022, C79000-G8900-1487-04
Beschreibung
Datenträgererkennung
Daten empfangen
Daten senden
Datenterminal bereit
Signalmasse
Datensatz bereit
Sendeanforderung
Bereit zum Senden
Beschreibung
Daten empfangen+
Daten empfangen-
Daten senden+
Daten senden-
RUGGEDCOM RX1524
