Einbauanleitung "Nachrüstsatz Okklusal-Aufbiss"
3.
A

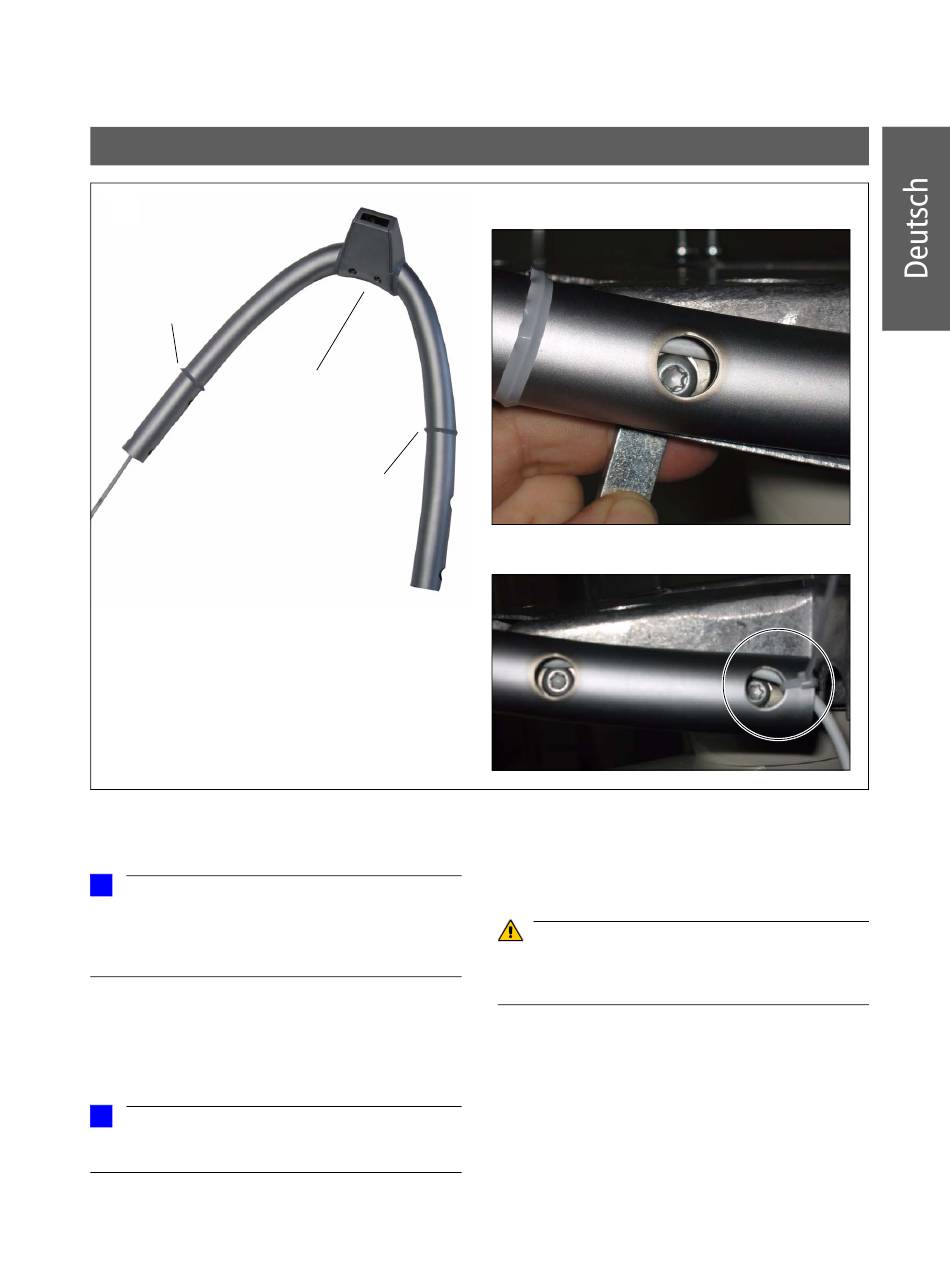

Neuen Rohrbogen montieren
i
HINWEIS
Der neue Rohrbogen ist komplett vormontiert. D. h. Platine
DX51, Kabel L41, Trägerteil, Deckel, Rohrbogen, 4
Befestigungsschrauben sowie 4 Silikonscheiben sind
komplett montiert.
3. Schieben Sie die beiden hinteren Silikonscheiben A am
neuen Rohrbogen nach vorne.
4. Befestigen Sie die linke Seite des Rohrbogens zuerst
mit der hinteren und dann vorderen Schraube lose am
Träger (noch nicht festziehen!).
i
HINWEIS
Achten Sie darauf, dass Sie den Rohrbogen, von Ihnen aus
gesehen, konkav einbauen.
62 39 946 D 3352
D 3352.092.04.01.01
komplett
vormontierter
Rohrbogen
A
4.
5.
5. Verlegen Sie das Kabel L41 in der rechten Seite des
Rohrbogens so, dass das Kabel beim Befestigen des
Rohrbogens mit den beiden Schrauben nicht
gequetscht werden kann.
VORSICHT
Achten Sie beim Eindrehen der beiden Schrauben in den
Rohrbogen darauf, dass das Kabel L41 nicht gequetscht
wird.
Befestigen Sie die rechte Seite des Rohrbogens zuerst
mit der hinteren und dann vorderen Schraube lose am
Träger (noch nicht festziehen!).
• Richten Sie die beiden Enden des Rohrbogens an den
zuvor angezeichneten Markierungen (siehe Seite 10)
aus und ziehen Sie alle Schrauben fest.
• Entfernen Sie den Kabelbinder wieder.
4 Rohrbogen austauschen
