Betrieb
Info
Eine höhere Temperatur kann in beliebigen
Stufen eingestellt werden, eine niedrigere
Temperatur sollte hingegen nur in Stufen von
10 bis 20 °C eingestellt werden. Dabei jedes
Mal warten, bis sich das Medium entspre-
chend abgekühlt hat; das eingebaute Kont-
rollthermometer beobachten.
7.2 Korrektur der
Sollwertskala
Die Kombinationen von Temperaturreglern
und Thermostaten mit unterschiedlichem Pro-
portionalverhalten sind vielfältig. Daraus re-
sultiert, dass die auf der Skala eingestellte
Temperatur in der Praxis oft von der tatsäch-
lichen Temperatur abweicht (gemessen mit
einem Vergleichsthermometer).
Eine Korrektur kann mit Verdrehen des Ska-
lengehäuses vorgenommen werden:
11. Die mit „Korrektur" gekennzeichnete
Schraube auf der Rückseite des Skalen-
gehäuses lösen.
12. Das komplette Skalengehäuse so lange
drehen, bis die Sollwertanzeige mit der
Temperatur am Vergleichsthermometer
übereinstimmt.
Ansicht von vorn, Skalengehäuse oben. Eine
Drehung um 360° entspricht einer Sollwert-
änderung von ca. 1,5 °C.
7-2
7.3 Übertemperatursicherheit
des Thermostaten
Normalzustand

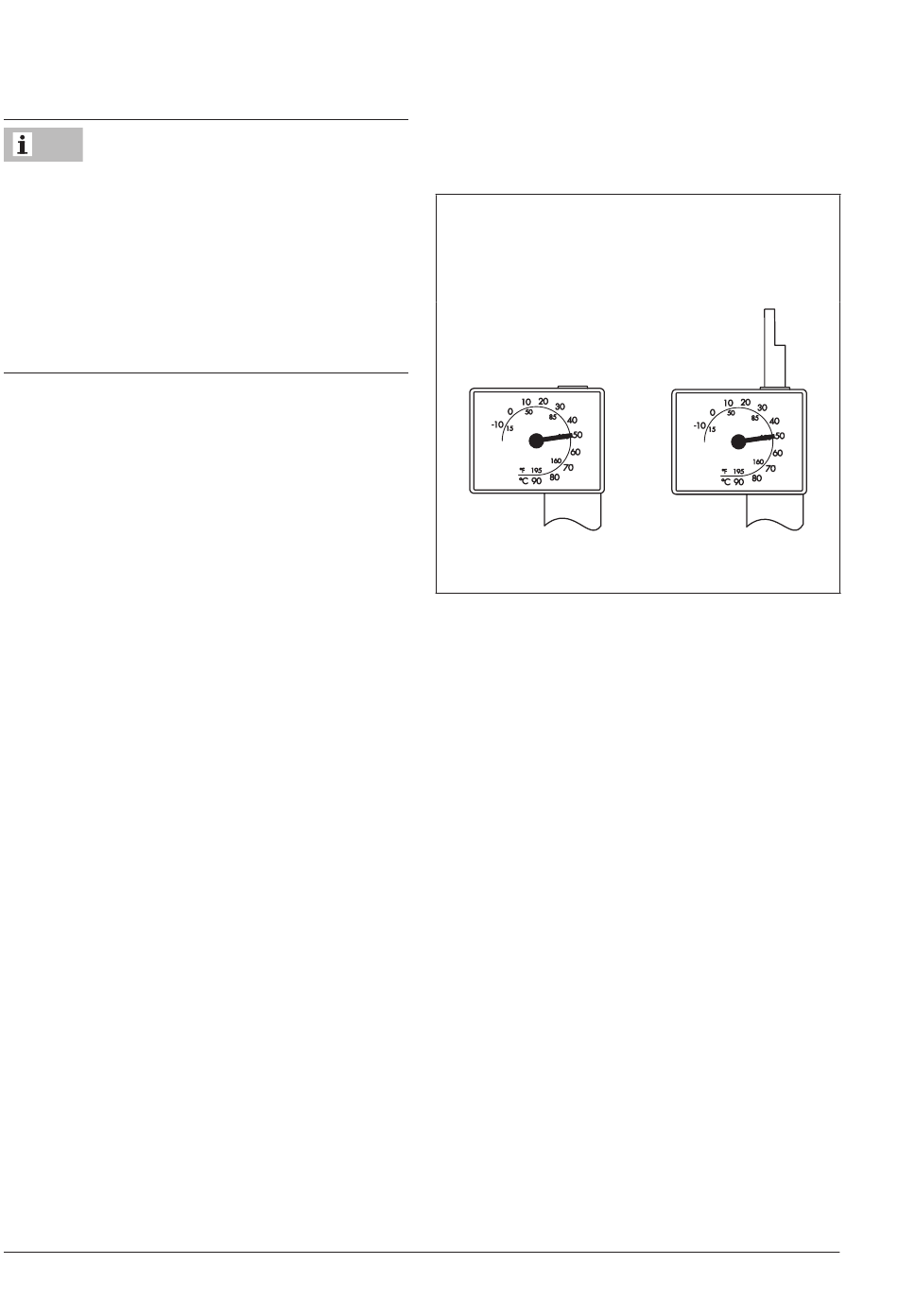

Bild 7-1: Übertemperaturanzeige
Schließt das Ventil aufgrund von Schmutz-
partikeln zwischen Sitz und Kegel oder bei
defektem Balg nicht, wird die eingestellte
Temperatur überschritten. Daraufhin spricht
die Übertemperatursicherung an. Die über-
stehende Stange des
siert die Übertemperatur am Fühler und so-
mit den Defekt, vgl. Bild 7-1.
Der Regler muss zur Wartung oder Repara-
tur.
Überstehende Stange
des Sollwertstellers
signalisiert
Übertemperatur!
signali-
Sollwertstellers
