4
Anschluss der Zusatzgeräte
Es gibt eine Vielzahl an Geräten die mit dem Timy verwendet werden können. Bitte fragen
Sie Ihren ALGE Vertreter nach den bestehenden Möglichkeiten.
4.1
Kanäle
Der Timy verfügt über 9 unabhängige Zeitmesskanäle. Über die RS485 Schnittstelle können
die Kanäle bis zu 99 erweitert werden.
Achtung:
Kanal 0 bis 5 hat eine Präzision von 1/10.000 Sekunden, Kanal 6 bis 8 nur 1/100 Sekunden.
4.2
Totzeiten und Blockierzeiten
Die variablen Totzeiten und Blockierzeiten sorgen dafür, dass weder Doppelimpulse
entstehen noch dass Impulse verloren gehen. Die Totzeiten und Blockierzeiten können über
das Menü verändert werden.
4.2.1 Totzeit
Nach dem Auslösen eines Impulses werden für die Dauer der Totzeit weitere Impulse des
gleichen Impulskanals unterdrückt.
Grundeinstellung:
4.2.2 Blockierzeit
Die Blockierzeit ist der theoretische Mindestabstand zwischen zwei gültigen Impulsen des
gleichen Kanals. Impulse innerhalb der Blockierzeit werden als ungültig abgespeichert. Die
Blockierzeit wird nur von bestimmten Programmen unterstützt.
Bei einem Intervallstart von 30 Sek. ist beispielsweise der theoretische Mindestabstand und
somit auch die Blockierzeit 20 Sek.
4.3

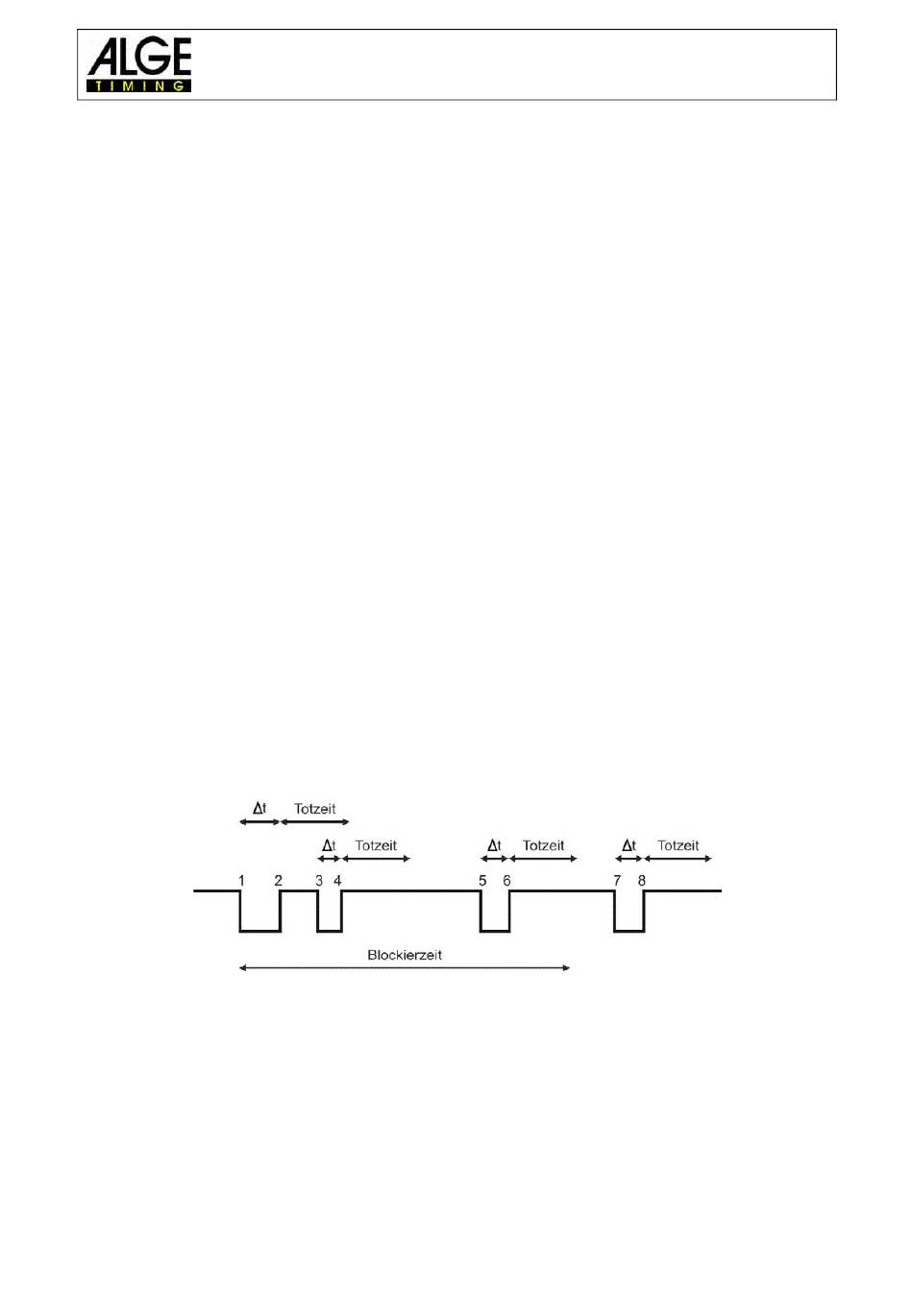

Schematische Darstellung von Totzeit und Blockierzeit
Zeitmesskanal wird ausgelöst
et
1
Zeitmesskanal wird ausgelöst – gültige Zeit wird gespeichert – Blockierzeit beginnt zu
laufen
2
Ende des Impulses – Totzeit beginnt zu laufen
3
Zeitmesskanal wird innerhalb der Totzeit ausgelöst – keine Impulsauslösung
4
Ende des Impulses – Totzeit beginnt erneut zu laufen
5
Zeitmesskanal wird innerhalb der Blockierzeit ausgelöst – ungültige Zeit wird
gespeichert, jedoch nicht gedruckt
6
Ende des Impulses – Totzeit beginnt zu laufen
7
Zeitmesskanal wird ausgelöst – gültige Zeit wird gespeichert – Blockierzeit beginnt
zu laufen
Timy Allgemein
Startkanal C0
Stopkanäle C1 bis C9
Seite 12
1,0s
0,1s
