- Seite 1 Version-D190827 Bedienungsanleitung...
-
Seite 2: Wichtige Hinweise
Gebrauch des Gerätes. Diese Bedienungsanleitung kann nicht jeden denkbaren Ein- satz berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an Ihre ALGE-TIMING Vertre- tung. Kontaktadressen finden Sie auf unserer Homepage www.alge-timing.com . -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Speedy INHALTSVERZEICHNIS Allgemein ........................4 Komponenten des Systems ..................5 Setup des Systems ....................5 Einstellungen der Anzeigetafel D-SFxxx-3-E0 ............6 Standardeinstellungen .................... 6 Parameter ....................... 6 Helligkeit Anzeigetafel ......................6 Einheit der Geschwindigkeitsanzeige ..................7 Anzeigezeit ..........................7 Distanz Lichtschranke (1 –... -
Seite 4: Allgemein

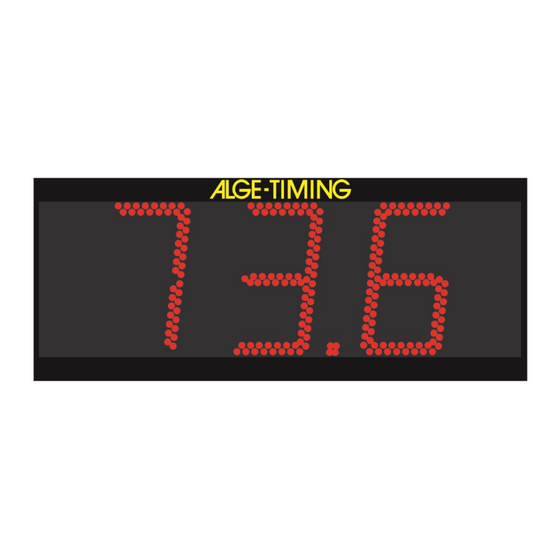

Bedienungsanleitung Speedy 1 Allgemein Der Speedy ist ein Gerät zur Messung der Geschwindigkeit eines Gegenstandes, der zwei Lichtschranken passiert. Der Abstand der Lichtschranken ist anpassbar. Die Geschwindigkeit wird festgestellt, indem die Zeit zwischen den beiden Lichtschranken gemessen und dann die Geschwindigkeit aus dem Abstand und der Zeit berechnet wird. -
Seite 5: Komponenten Des Systems
Bedienungsanleitung Speedy 1.1 Komponenten des Systems • Anzeigetafeln verschiedener Größen: o Anzeige D-SF150-3-E0 (Ziffernhöhe 150 mm) o Anzeige D-SF250-3-E0 (Ziffernhöhe 250 mm) o Anzeige D-SF450-3-E0 (Ziffernhöhe 450 mm) • zwei Lichtschranken PR1a-R • Kabel 171-30 (Split Kabel von Anzeigetafel zu beiden Lichtschranken, 30 m lang) 1.2 Setup des Systems... -
Seite 6: Einstellungen Der Anzeigetafel D-Sfxxx-3-E0
Bedienungsanleitung Speedy 2 Einstellungen der Anzeigetafel D-SFxxx-3-E0 2.1 Standardeinstellungen Wenn ALGE-TIMING eine Anzeige liefert, ist folgendes eingestellt: Helligkeit: Standard = 09 (größte Helligkeit) Einheit: Standard = c (km/h) Anzeigedauer: Standard = 0 (Anzeige bis zur nächsten Messung) Distanz in Metern:... -
Seite 7: Einheit Der Geschwindigkeitsanzeige
Bedienungsanleitung Speedy Fade-In ist aktiviert (Helligkeit wird beim Wechsel sofort an- und ausgeschaltet.) • Zweite Stelle einstellen Diese Einstellung definiert den Helligkeitsmodus der Anzeige. • Manuelle Einstellung Die zweite Stelle der Helligkeitseinstellung kann von 0 bis 9 manuell eingestellt werden. Der Wert 0 ist minimale Helligkeit, 9 maximale. Diese Einstellung kann auch durch das Menü... -
Seite 8: Distanz Lichtschranke (100 - 900 M)
Bedienungsanleitung Speedy auch den Parameter <Sh>, um falsche Einstellungen zu vermeiden. So müssen für ei- ne Messdistanz von 1 m der Parameter <SP> 01 und der Parameter <Sh> 0 sein. 2.2.4.2 Distanz Lichtschranke (100 – 900 m) Geben Sie mit <Sh> die Distanz für Hunderter Meter ein. Für Distanzen unter 100 m muss dieser Wert 0 sein. -
Seite 9: Technische Daten
Bedienungsanleitung Speedy 3 Technische Daten interne Taste zur Einstellung Anzeigemodus Amphenolbuchse: 1 +10 - 12 VAC (externe Speisung) 2 Masse 3 keine Funktion E keine Funktion keine Funktion dieser Bananenbuchsen keine Funktion dieser Bananenbuchsen 90 - 240V, 50-60Hz 1.0A Sicherung... -
Seite 10: Impulskanäle
Bedienungsanleitung Speedy Impulskanäle 1 ..c0 ..Startkanal 2 ..c1 ..Stoppkanal 3 ..GND ... gemeinsame Masse 4 ..+Ua ... Stromversorgung Out 8-22 VDC 5 ..+5V ... stabilisierte Spannung Out (+5 VDC) 6 ..c2 ..Zwischenzeitkanäle... - Seite 11 Bedienungsanleitung Speedy - 11 -...
-
Seite 12: Änderungen Vorbehalten
Bedienungsanleitung Speedy Änderungen vorbehalten Copyright by ALGE-TIMING GmbH Rotkreuzstrasse 39 6890 Lustenau / Austria https://www.alge-timing.com - 12 -...
