8

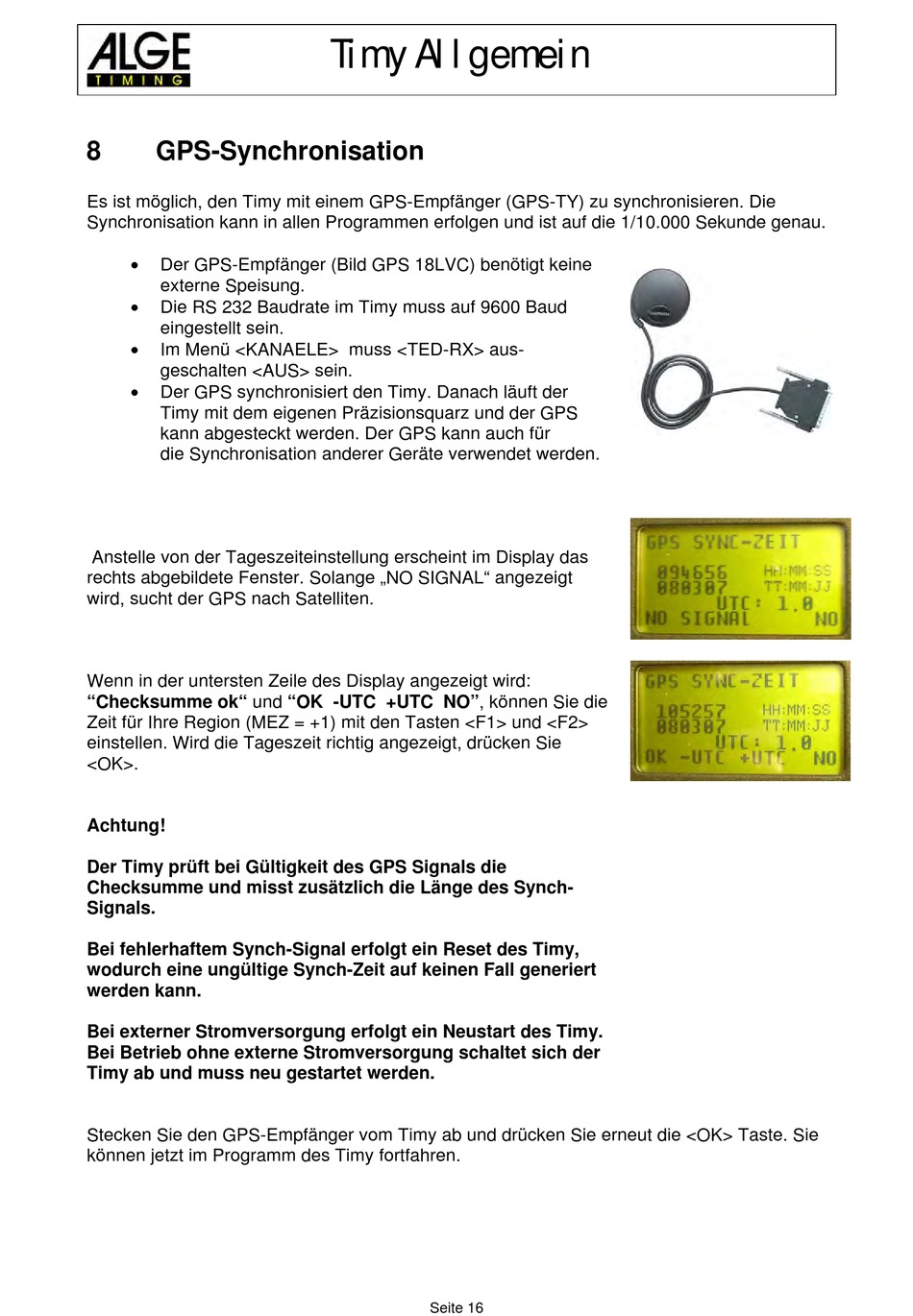

GPS-Synchronisation
Es ist möglich, den Timy mit einem GPS-Empfänger (GPS-TY) zu synchronisieren. Die
Synchronisation kann in allen Programmen erfolgen und ist auf die 1/10.000 Sekunde genau.
Der GPS-Empfänger (Bild GPS 18LVC) benötigt keine
externe Speisung.
Die RS 232 Baudrate im Timy muss auf 9600 Baud
eingestellt sein.
Im Menü <KANAELE> muss <TED-RX> aus-
geschalten <AUS> sein.
Der GPS synchronisiert den Timy. Danach läuft der
Timy mit dem eigenen Präzisionsquarz und der GPS
kann abgesteckt werden. Der GPS kann auch für
die Synchronisation anderer Geräte verwendet werden.
Anstelle von der Tageszeiteinstellung erscheint im Display das
rechts abgebildete Fenster. Solange „NO SIGNAL" angezeigt
wird, sucht der GPS nach Satelliten.
Wenn in der untersten Zeile des Display angezeigt wird:
"Checksumme ok" und "OK -UTC +UTC NO", können Sie die
Zeit für Ihre Region (MEZ = +1) mit den Tasten <F1> und <F2>
einstellen. Wird die Tageszeit richtig angezeigt, drücken Sie
<OK>.
Achtung!
Der Timy prüft bei Gültigkeit des GPS Signals die
Checksumme und misst zusätzlich die Länge des Synch-
Signals.
Bei fehlerhaftem Synch-Signal erfolgt ein Reset des Timy,
wodurch eine ungültige Synch-Zeit auf keinen Fall generiert
werden kann.
Bei externer Stromversorgung erfolgt ein Neustart des Timy.
Bei Betrieb ohne externe Stromversorgung schaltet sich der
Timy ab und muss neu gestartet werden.
Stecken Sie den GPS-Empfänger vom Timy ab und drücken Sie erneut die <OK> Taste. Sie
können jetzt im Programm des Timy fortfahren.
Timy Allgemein
Seite 16
