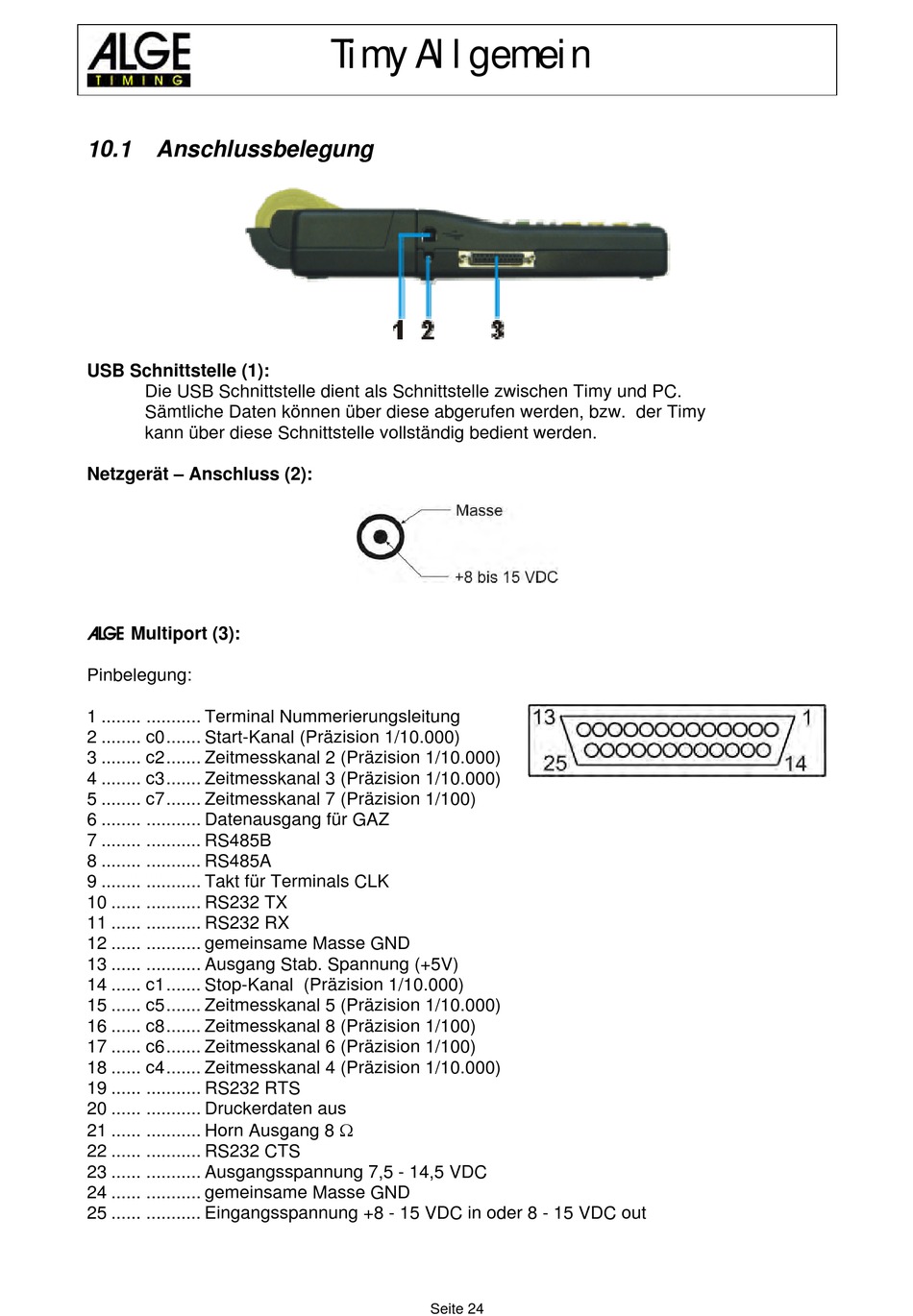

10.1
Anschlussbelegung
USB Schnittstelle (1):
Die USB Schnittstelle dient als Schnittstelle zwischen Timy und PC.
Sämtliche Daten können über diese abgerufen werden, bzw. der Timy
kann über diese Schnittstelle vollständig bedient werden.
Netzgerät – Anschluss (2):
ALGE Multiport (3):
Pinbelegung:
1 ........ ........... Terminal Nummerierungsleitung
2 ........ c0....... Start-Kanal (Präzision 1/10.000)
3 ........ c2....... Zeitmesskanal 2 (Präzision 1/10.000)
4 ........ c3....... Zeitmesskanal 3 (Präzision 1/10.000)
5 ........ c7....... Zeitmesskanal 7 (Präzision 1/100)
6 ........ ........... Datenausgang für GAZ
7 ........ ........... RS485B
8 ........ ........... RS485A
9 ........ ........... Takt für Terminals CLK
10 ...... ........... RS232 TX
11 ...... ........... RS232 RX
12 ...... ........... gemeinsame Masse GND
13 ...... ........... Ausgang Stab. Spannung (+5V)
14 ...... c1....... Stop-Kanal (Präzision 1/10.000)
15 ...... c5....... Zeitmesskanal 5 (Präzision 1/10.000)
16 ...... c8....... Zeitmesskanal 8 (Präzision 1/100)
17 ...... c6....... Zeitmesskanal 6 (Präzision 1/100)
18 ...... c4....... Zeitmesskanal 4 (Präzision 1/10.000)
19 ...... ........... RS232 RTS
20 ...... ........... Druckerdaten aus
21 ...... ........... Horn Ausgang 8
22 ...... ........... RS232 CTS
23 ...... ........... Ausgangsspannung 7,5 - 14,5 VDC
24 ...... ........... gemeinsame Masse GND
25 ...... ........... Eingangsspannung +8 - 15 VDC in oder 8 - 15 VDC out
Timy Allgemein
Seite 24
