2.2

Anzeigetafel Schnittstelle

RS 232 Schnittstelle: 2400 Baud, keine Parity Bit, 8 Datenbit,1 Stopbit
Datenpakete:
A .................... ASCII 'A'=0x41=packet start
X .................... State
Im „State Byte" hat jedes Bit unter 6 eine Funktion (Einschalten von Pfeil, Bremslicht oder rotem
Punkt).
bit1 ................ linker Pfeil
bit2 ................ weißes Dot (Bremslicht)
bit3 ................ rechter Pfeil
bit4 ................ rechtes rotes Dot (rechte rote Ampel)
Es gibt ein Timeout von 2 Sekunden. Wenn innerhalb von diesen 2 Sekunden nicht das ge-
samte Paket ankommt, wird auf den nächsten Paketstart gewartet.
2.3

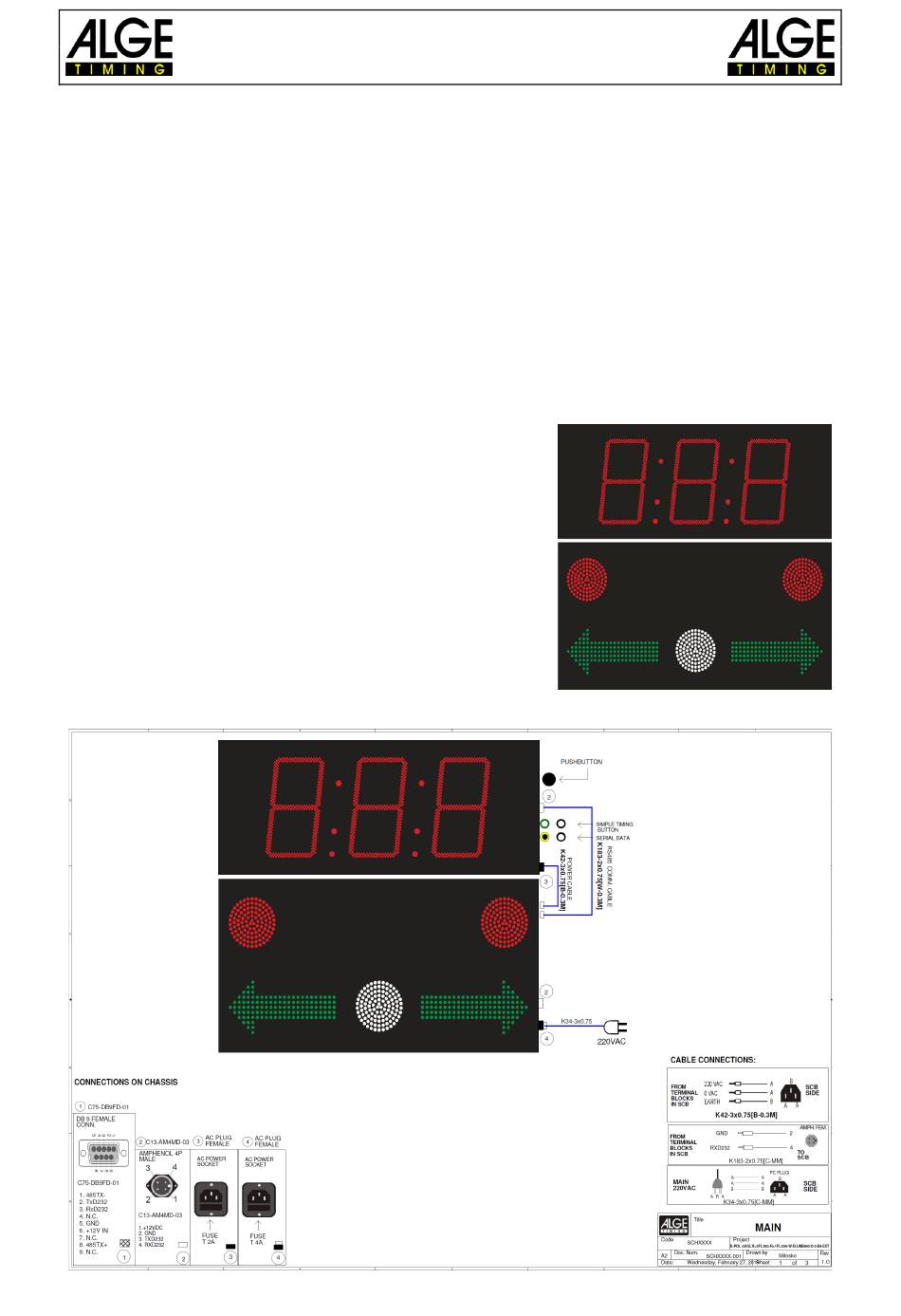

Anzeigetafel

Beispiel mit Model:
D-POL-2AGLR+2FL300-R+1FL300-W-D-LINE600-O-3-E0-EXT
2.3.1 Anschlüße der Anzegeigetafel
Bedienungsanleitung
Timy3 – Safe Driving 2
2 Byte ASCII Pakete (AX)
