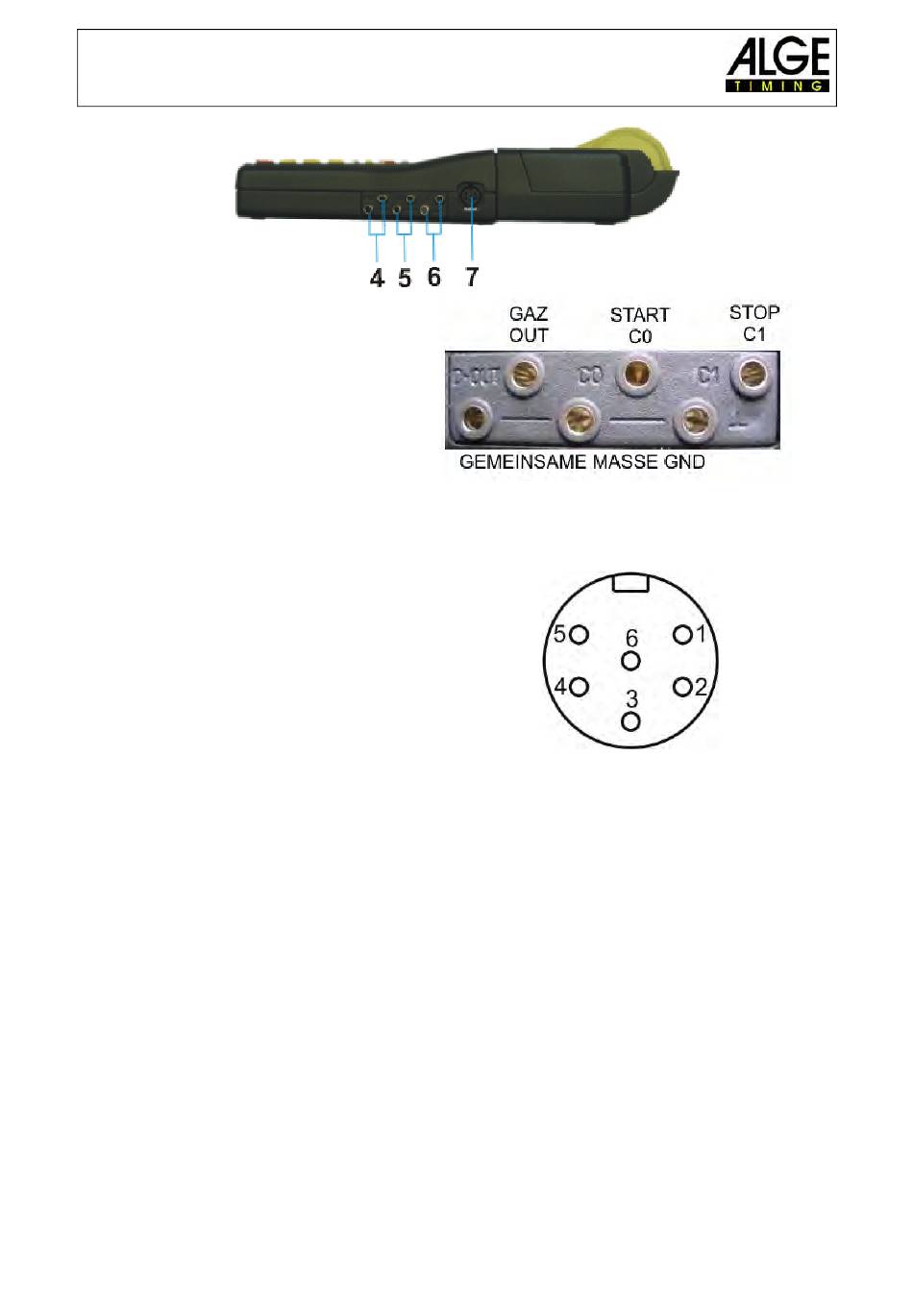

Bananenbuchse für
Großanzeigetafel (4)
Bananenbuchse für
Startkanal C0 (5)
Bananenbuchse für
Stopkanal C1 (6)
Lichtschrankenbuchse (7)
Pinbelegung:
1
c0
Start-Kanal
2
c1
Stop-Kanal
3
GND Gemeinsame Masse
4
+Ua
Speisespannung 8-15 VDC
5
+5V
Stabilisiert Speisespannung out (+5 VDC)
6
c2
Zwischenzeit-Kanal
