1.3

Messmodul einsetzen

Messmodul N 1700 gehört nicht zum Lieferumfang des C 1202.
!
Ein Messmodul wird zum Betrieb des C 1202 benötigt.

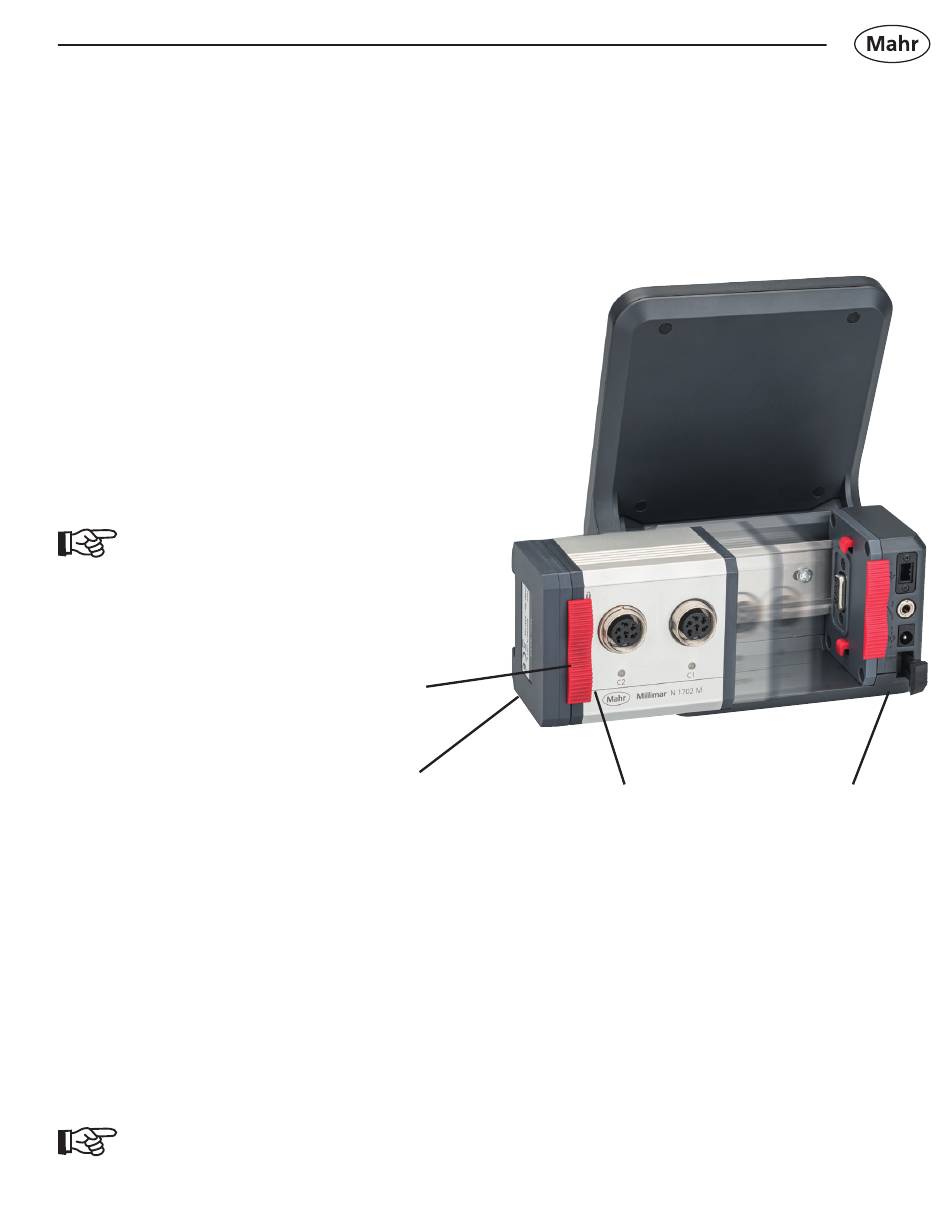

– Messmodul N 1700 mit
Busabschlussmodul bis Anschlag
auf die Hutschiene aufschieben.
– Die beiden roten Arretierungs-
schieber nach unten schieben,
damit das Messmodul und das
Busabschlussmodul gegen
unbeabsichtigtes lösen gesichert
sind.
Demontage des Messmodules
N1700 erfolgt in umgekehrter
Reihenfolge.
Arretierungsschieber
Busabschlussmodul
Nutzbare Messmodule N 1700:
5331120 Millimar N 1702 M
5331121 Millimar N 1702 T
5331122 Millimar N 1702 U
5331125 Millimar N 1702 M-HR
5331161 Millimar N 1702 Vss
5331150 Millimar N 1701 PM-2500
5331151 Millimar N 1701 PM-5000
5331152 Millimar N 1701 PM-10000
5331155 Millimar N 1701 PF-2500/5000
5331156 Millimar N 1701 PF-PF25./50. 4-J
5331157 Millimar N 1701 PF-10000
Von den Messmodulen N 1701 PM und N 1701 PF können bis zu 2 Module gleichzeitig
eingesetzt werden.
Mahr GmbH • Millimar C1202
N 1700 Modul
Modul für 2 induktive Taster
Modul für 2 induktive Taster
Modul für 2 induktive Taster
Modul für 2 induktive Taster
Modul für 2 inkrementale Taster
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
C 1202
9
