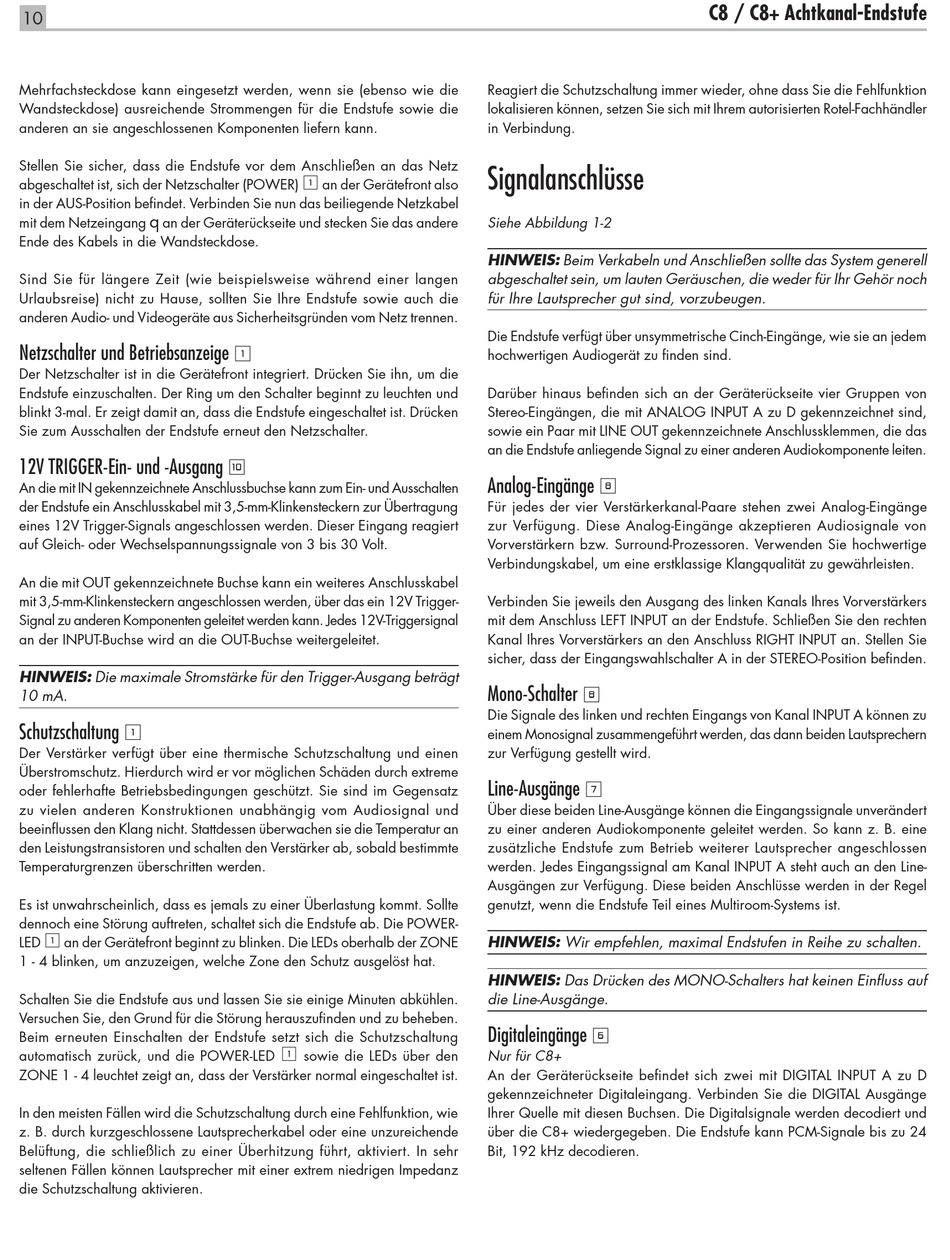

Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die
Wandsteckdose) ausreichende Strommengen für die Endstufe sowie die
anderen an sie angeschlossenen Komponenten liefern kann.
Stellen Sie sicher, dass die Endstufe vor dem Anschließen an das Netz
abgeschaltet ist, sich der Netzschalter (POWER)
in der AUS-Position befindet. Verbinden Sie nun das beiliegende Netzkabel
q
mit dem Netzeingang
an der Geräterückseite und stecken Sie das andere
Ende des Kabels in die Wandsteckdose.
Sind Sie für längere Zeit (wie beispielsweise während einer langen
Urlaubsreise) nicht zu Hause, sollten Sie Ihre Endstufe sowie auch die
anderen Audio- und Videogeräte aus Sicherheitsgründen vom Netz trennen.
Netzschalter und Betriebsanzeige
Der Netzschalter ist in die Gerätefront integriert. Drücken Sie ihn, um die
Endstufe einzuschalten. Der Ring um den Schalter beginnt zu leuchten und
blinkt 3-mal. Er zeigt damit an, dass die Endstufe eingeschaltet ist. Drücken
Sie zum Ausschalten der Endstufe erneut den Netzschalter.
12V TRIGGER-Ein- und -Ausgang
An die mit IN gekennzeichnete Anschlussbuchse kann zum Ein- und Ausschalten
der Endstufe ein Anschlusskabel mit 3,5-mm-Klinkensteckern zur Übertragung
eines 12V Trigger-Signals angeschlossen werden. Dieser Eingang reagiert
auf Gleich- oder Wechselspannungssignale von 3 bis 30 Volt.
An die mit OUT gekennzeichnete Buchse kann ein weiteres Anschlusskabel
mit 3,5-mm-Klinkensteckern angeschlossen werden, über das ein 12V Trigger-
Signal zu anderen Komponenten geleitet werden kann. Jedes 12V-Triggersignal
an der INPUT-Buchse wird an die OUT-Buchse weitergeleitet.
HINWEIS: Die maximale Stromstärke für den Trigger-Ausgang beträgt
10 mA.
Schutzschaltung
1 1
Der Verstärker verfügt über eine thermische Schutzschaltung und einen
Überstromschutz. Hierdurch wird er vor möglichen Schäden durch extreme
oder fehlerhafte Betriebsbedingungen geschützt. Sie sind im Gegensatz
zu vielen anderen Konstruktionen unabhängig vom Audiosignal und
beeinflussen den Klang nicht. Stattdessen überwachen sie die Temperatur an
den Leistungstransistoren und schalten den Verstärker ab, sobald bestimmte
Temperaturgrenzen überschritten werden.
Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollte
dennoch eine Störung auftreten, schaltet sich die Endstufe ab. Die POWER-
LED
1
an der Gerätefront beginnt zu blinken. Die LEDs oberhalb der ZONE
1 - 4 blinken, um anzuzeigen, welche Zone den Schutz ausgelöst hat.
Schalten Sie die Endstufe aus und lassen Sie sie einige Minuten abkühlen.
Versuchen Sie, den Grund für die Störung herauszufinden und zu beheben.
Beim erneuten Einschalten der Endstufe setzt sich die Schutzschaltung
automatisch zurück, und die POWER-LED
ZONE 1 - 4 leuchtet zeigt an, dass der Verstärker normal eingeschaltet ist.
In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie
z. B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende
Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr
seltenen Fällen können Lautsprecher mit einer extrem niedrigen Impedanz
die Schutzschaltung aktivieren.
1
an der Gerätefront also
1 1
0 0
1
sowie die LEDs über den
Reagiert die Schutzschaltung immer wieder, ohne dass Sie die Fehlfunktion
lokalisieren können, setzen Sie sich mit Ihrem autorisierten Rotel-Fachhändler
in Verbindung.
Signalanschlüsse
Siehe Abbildung 1-2
HINWEIS: Beim Verkabeln und Anschließen sollte das System generell
abgeschaltet sein, um lauten Geräuschen, die weder für Ihr Gehör noch
für Ihre Lautsprecher gut sind, vorzubeugen.
Die Endstufe verfügt über unsymmetrische Cinch-Eingänge, wie sie an jedem
hochwertigen Audiogerät zu finden sind.
Darüber hinaus befinden sich an der Geräterückseite vier Gruppen von
Stereo-Eingängen, die mit ANALOG INPUT A zu D gekennzeichnet sind,
sowie ein Paar mit LINE OUT gekennzeichnete Anschlussklemmen, die das
an die Endstufe anliegende Signal zu einer anderen Audiokomponente leiten.
Analog-Eingänge
8 8
Für jedes der vier Verstärkerkanal-Paare stehen zwei Analog-Eingänge
zur Verfügung. Diese Analog-Eingänge akzeptieren Audiosignale von
Vorverstärkern bzw. Surround-Prozessoren. Verwenden Sie hochwertige
Verbindungskabel, um eine erstklassige Klangqualität zu gewährleisten.
Verbinden Sie jeweils den Ausgang des linken Kanals Ihres Vorverstärkers
mit dem Anschluss LEFT INPUT an der Endstufe. Schließen Sie den rechten
Kanal Ihres Vorverstärkers an den Anschluss RIGHT INPUT an. Stellen Sie
sicher, dass der Eingangswahlschalter A in der STEREO-Position befinden.
Mono-Schalter
8 8
Die Signale des linken und rechten Eingangs von Kanal INPUT A können zu
einem Monosignal zusammengeführt werden, das dann beiden Lautsprechern
zur Verfügung gestellt wird.
Line-Ausgänge
7 7
Über diese beiden Line-Ausgänge können die Eingangssignale unverändert
zu einer anderen Audiokomponente geleitet werden. So kann z. B. eine
zusätzliche Endstufe zum Betrieb weiterer Lautsprecher angeschlossen
werden. Jedes Eingangssignal am Kanal INPUT A steht auch an den Line-
Ausgängen zur Verfügung. Diese beiden Anschlüsse werden in der Regel
genutzt, wenn die Endstufe Teil eines Multiroom-Systems ist.
HINWEIS: Wir empfehlen, maximal Endstufen in Reihe zu schalten.
HINWEIS: Das Drücken des MONO-Schalters hat keinen Einfluss auf
die Line-Ausgänge.
Digitaleingänge
6 6
Nur für C8+
An der Geräterückseite befindet sich zwei mit DIGITAL INPUT A zu D
gekennzeichneter Digitaleingang. Verbinden Sie die DIGITAL Ausgänge
Ihrer Quelle mit diesen Buchsen. Die Digitalsignale werden decodiert und
über die C8+ wiedergegeben. Die Endstufe kann PCM-Signale bis zu 24
Bit, 192 kHz decodieren.
