PROMAN PM KW02 KONSOLE
WINDEN TYP: PMKW02/...

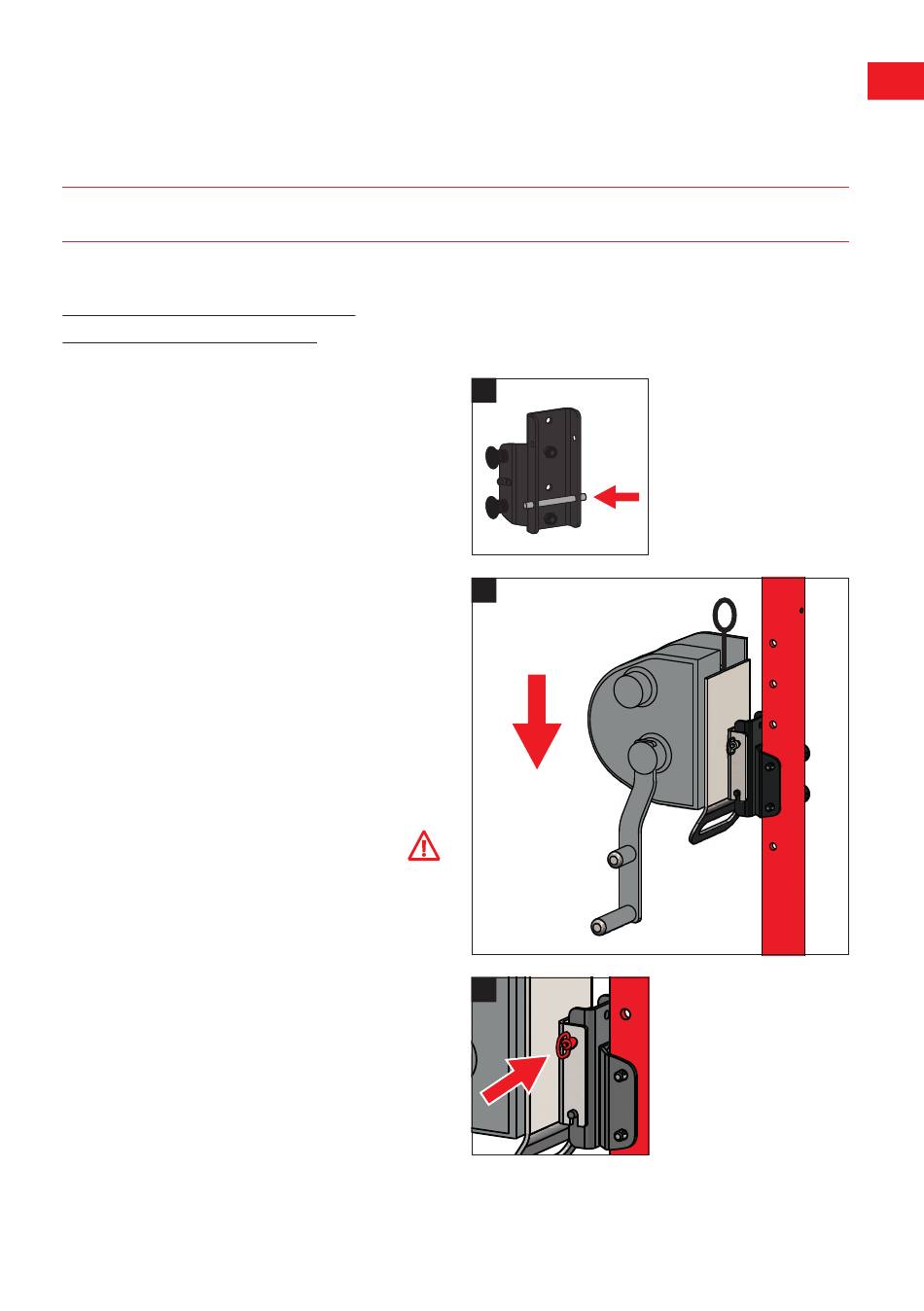

Q Konsole mit Aufnahmebolzen nach
unten am PROMAN Standgerät
montieren.
R PROMAN ADVANCED DIGITAL Perso-
nenwinde von oben auf die Konsole
aufschieben, bis die beiden Einker-
bungen der Personenwinde auf dem
A u f n a h m e b o l z e n d e r Ko n s o l e
13
14
15
aufliegen. Das Seil der Winde läuft
hierbei oben aus der Winde heraus.
S Kugelsperrbolzen der Personenwinde
durch die vorgesehene Bohrung der
Personenwinde und der Konsole
stecken.
ACHTUNG LEBENSGEFAHR:
Kugelsperrbolzen bis zum Anschlag
einschieben! Überprüfen, dass die Sperr-
kugeln des Kugelsperrbolzens ein
unbeabsichtigtes Entfernen des Kugel-
sperrbolzens verhindern! Die Kugeln
müssen auf der anderen Seite der Perso-
nenwinde wieder sichtbar sein! Nach
dem Loslassen des Druckknopfes darf
sich der Kugelsperrbolzen nicht mehr
herausziehen lassen!
PROMAN PM KW02 IM EINSATZ
16
17
18
Q
R
19
20
S
21
22
23
DE
24
