PROMAN PM KRIG KONSOLE HSG TYP:
PMKRIG01/-/...

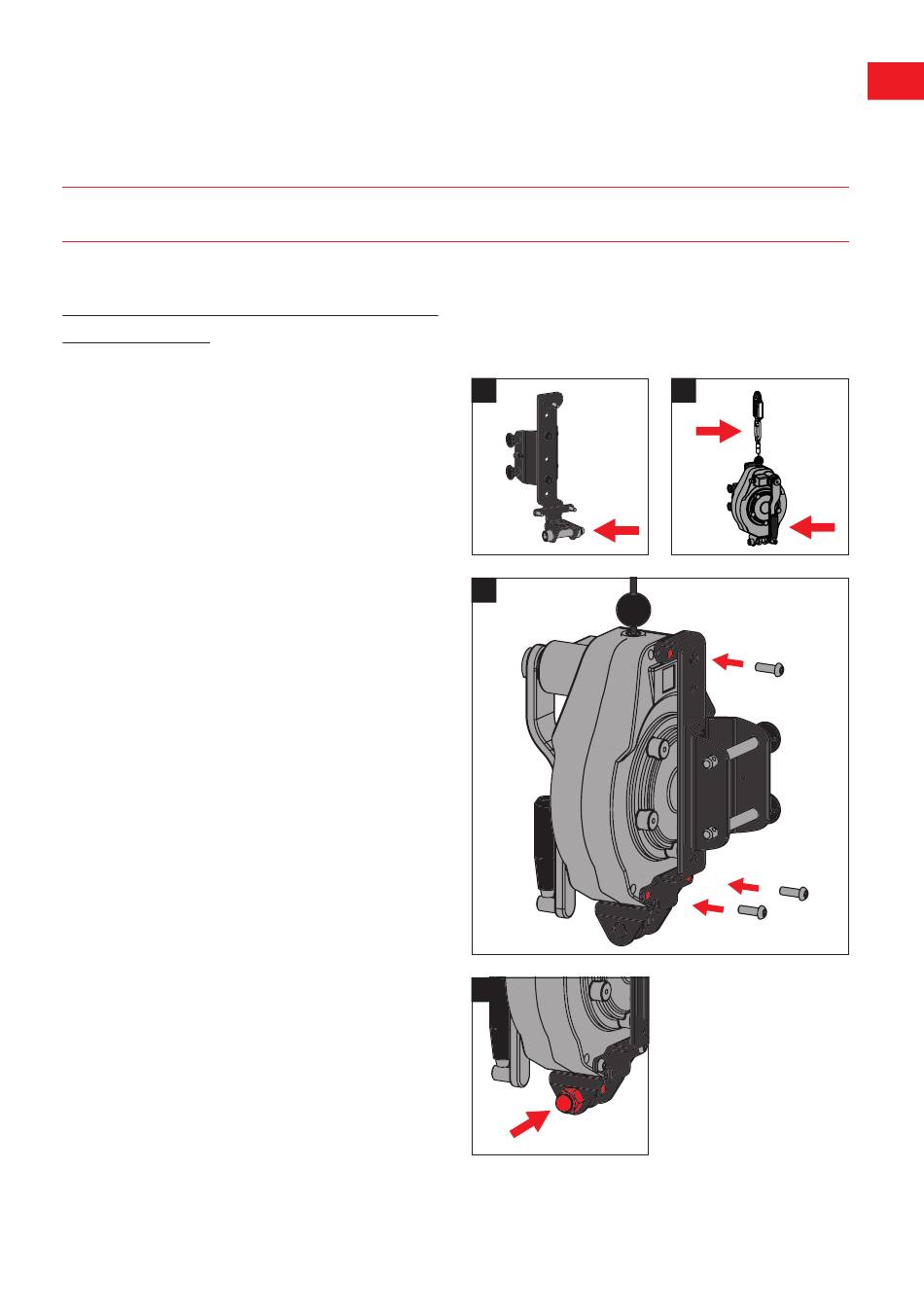

F Bei der Konsole HSG PROMAN PM
KRIG zunächst das Höhensicherungs-
gerät (HSG) außerhalb des Gefahren-
bereichs mit der Konsole verbinden
und Konsole mit HSG erst anschlie-
ß e n d a m P ROMA N S t a n d g e rät
montieren. Einige Schrauben wären
nach der Montage am PROMAN
Standgerät nicht mehr gut zugäng-
lich. Konsole mit dem ausladenden
Ende nach unten ausrichten.
G Das BLOCKSTOP RIGGA HUB01 an die
Konsole halten. Die Kurbel zeigt
hierbei von der Konsole weg. Das Seil
läuft oben aus dem HSG (Höhensiche-
rungsgerät) heraus.
H Das HSG mit den 3 beiliegenden
Schrauben M8 an der Konsole befes-
tigen. Schrauben (Innensechskant
5 mm) mit 16 Nm anziehen.
I Mit der zentralen Schraubverbindung
(Schraube M16, Innensechskant
14 mm, mit Hutmutter, Schlüsselweite
24 mm) das HSG mit der Konsole
verbinden (rot markiert). Mutter nur
so weit aufdrehen, bis sie bündig am
schwarzen Blech anliegt.
PROMAN PM KRIG IM EINSATZ
F
H
I
G
DE
