PROMAN PM KIKA02 KONSOLE HSG
TYP: PMKIKA02/...

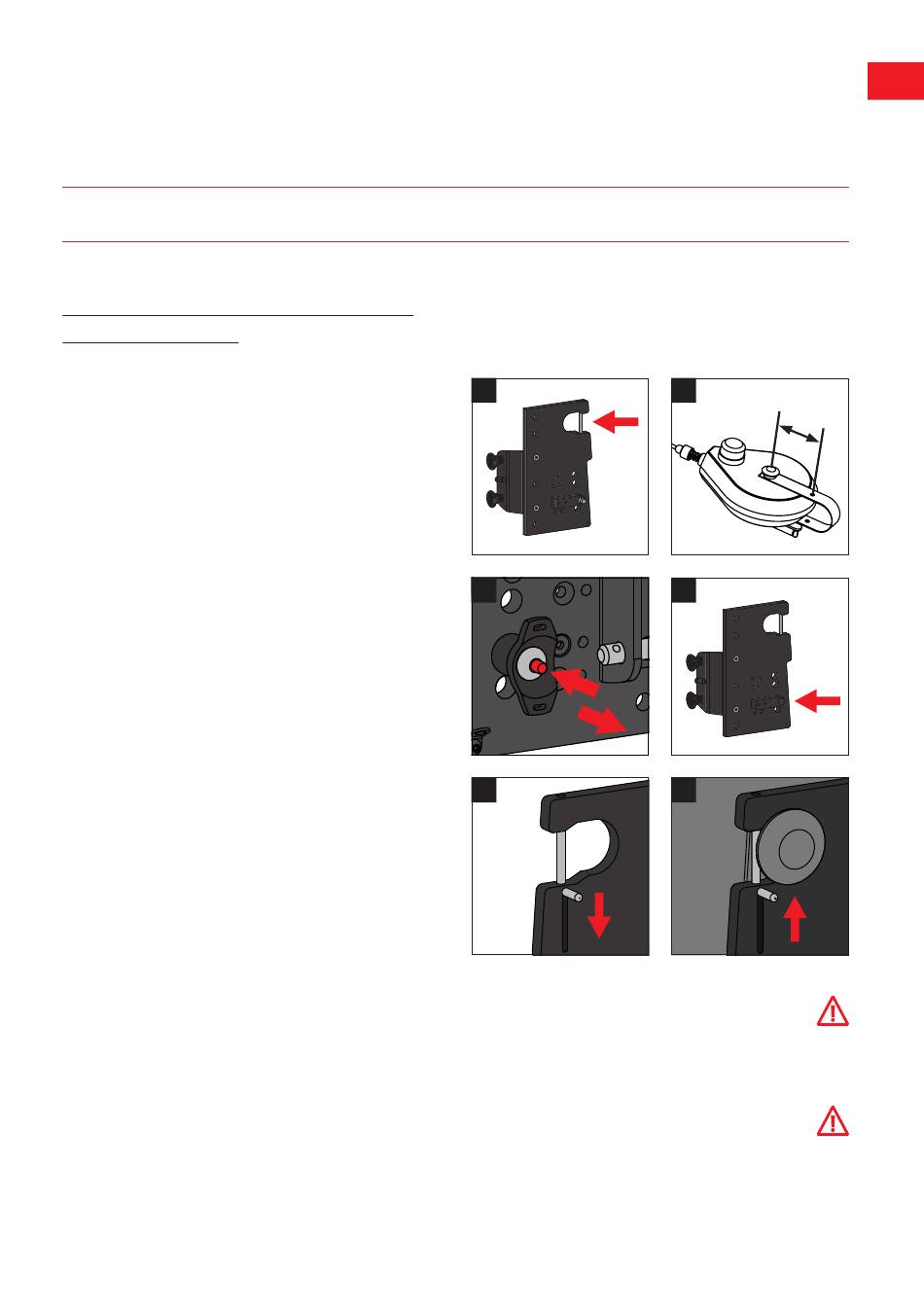

K Bei der Konsole HSG PROMAN PM
KIKA02 zunächst das Höhensiche-
rungsgerät (HSG) außerhalb des
Gefahrenbereichs mit der Konsole
verbinden und Konsole mit HSG erst
anschließend am PROMAN Stand-
gerät montieren. Einige Schrauben
w ä r e n n a c h d e r M o n t a g e a m
PROMAN Standgerät nicht mehr gut
zugänglich. Konsole mit Federstift
nach oben ausrichten.
L Am IKAR HRA Höhensicherungsgerät
(HSG) mit Rettungs hub Abstand
zwischen Arretierungsloch im Bügel
und Mitte des Zapfens ausmessen.
M Die Konsole ggf. auf die Größe des
IKAR HSGs einstellen. Dazu Druck-
knopf des Kugelsperrbolzens betä-
t i g e n u n d Ku g e l s p e r r b o l z e n
herausziehen. Die Schraube M6 des
Arretierungsbalkens lösen (Innen-
sechskant 4 mm) und in der richtigen
Höhe wieder festschrauben (Drehmo-
ment 8 Nm).
N Federstift nach unten schieben,
Zapfen des IKAR HSGs in die Öffnung
schieben und Federstift zurück in
Ausgangsstellung bringen.
PROMAN PM KIKA02 IM EINSATZ
K
M
1
2
N
ACHTUNG:
Verletzungsgefahr durch zurück-
schnellenden Federstift.
ACHTUNG LEBENSGEFAHR:
Prüfen, dass der Federstift vollständig
geschlossen ist!
L
M
N
DE
