EINBAUHINWEISE ALLGEMEIN
DAB-Antenne
Naviceiver/Radio
In neueren Fahrzeugen kann meist die originale Fahrzeugantenne sowohl für den analogen als auch
den digitalen Radioempfang genutzt werden. Die beiliegende DAB-Scheibenantenne sollte nur benutzt
werden, wenn Sie keine Kotflügel- oder Dachantenne benutzen können. Gegebenenfalls verbessern
aktive Antennen und aktive Antennensplitter aus dem Fachhandel den Radioempfang signifikant.
Verlegen Sie die DAB-Antenne zur Windschutzscheibe an der A-Säule auf der Beifahrerseite. Das An-
Verkabelung
schlusskabel können Sie unter der A-Säule verlegen und führen es dann durch das Armaturenbrett zum
Radioschacht.
Frontsäule

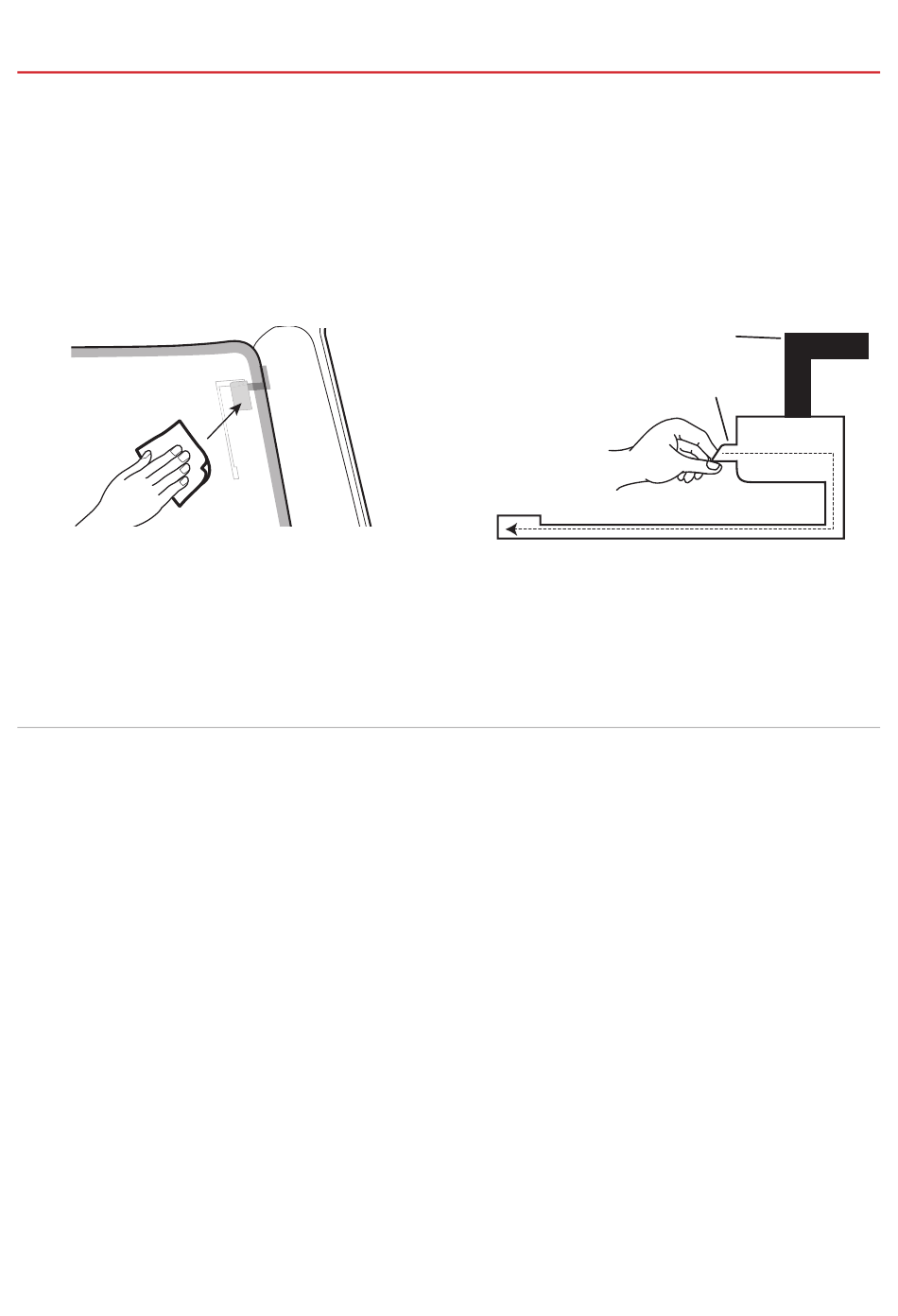

Reinigen Sie die Windschutzscheibe mit einem
geeigneten Reinigungstuch, bevor Sie die An-
tenne auf die Scheibe kleben.
USB-Anschlüsse
Verlegen Sie die USB-Anschlüsse an den gewünschten Ort, wie z.B. zum Handschuhfach oder Instal-
lieren die USB-Buchse im Armaturenbrett.
Windschutzscheibe
Frontsäule
Blanker Metallteil
des Fahrzeugs
3
7
Erdungsblatt
8
– Warten Sie, bis die Glasober äche vollständig
trocken ist, bevor Sie fortfahren.
– Wärmen Sie die Ober äche der Frontscheibe mit
dem Entfroster an, wenn es kalt ist (im Winter).
Entfernen Sie das Trägerblatt der schwarzen
Verstärkereinheit und der Folienantenne und
kleben Sie die Antenne auf die Scheibe.
Berühren Sie nicht die Aufklebober äche
Entfernen Sie das Trägerblatt der schwarzen
(Klebeseite) der Folienantenne.
Verstärkereinheit und der Folienantenne und
kleben die Antenne auf die Scheibe. Kleben
Sie die kupferfarbene Metallfläche des Er-
dungsblatts auf einen blanken Metallteil des
Fahrzeugs.
Verdrahten Sie die Anschlusskabel.
Schließen Sie den DAB-Anschluss der Verstärkereinheit
am DAB-Anschluss des Naviceivers/Radios an.
Der +12V-Anschluss muss mit einem verfügbaren
+12V-Stromanschluss des Fahrzeugs angeschlossen
werden.
Bringen Sie die Frontsäulenabdeckung in
ihrer ursprünglichen Position an.
Achten Sie darauf, nicht das Erdungsblatt und
die Verstärkereinheit samt Antenne zu beschädigen
oder zu verdecken.
Erdungsblatt
Trägerblatt
+12V-Anschluss
DAB-Anschluss
