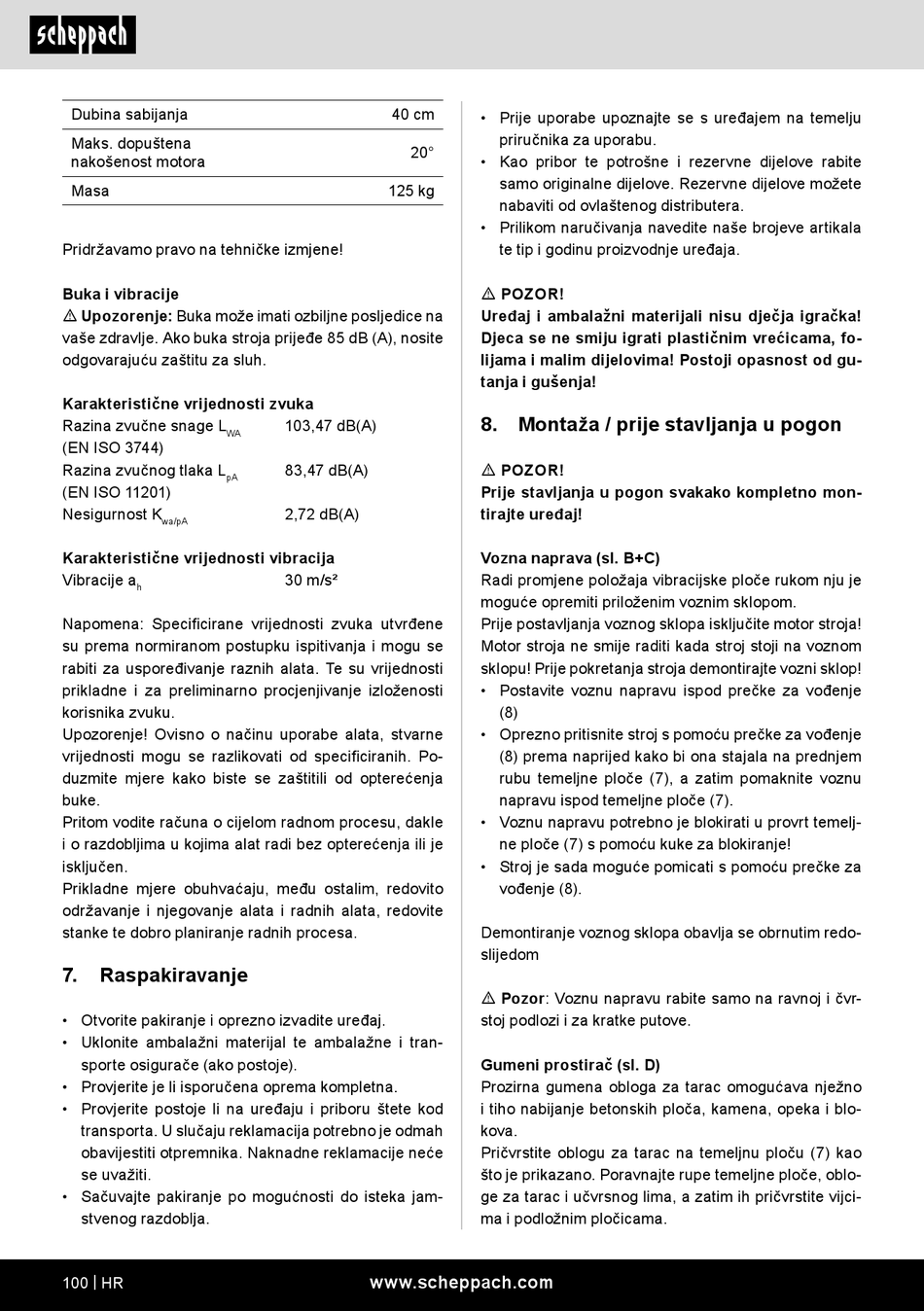

Dubina sabijanja
Maks. dopuštena
nakošenost motora
Masa
Pridržavamo pravo na tehničke izmjene!
Buka i vibracije
m Upozorenje: Buka može imati ozbiljne posljedice na
vaše zdravlje. Ako buka stroja prijeđe 85 dB (A), nosite
odgovarajuću zaštitu za sluh.
Karakteristične vrijednosti zvuka
Razina zvučne snage L
WA
(EN ISO 3744)
Razina zvučnog tlaka L
pA
(EN ISO 11201)
Nesigurnost K
wa/pA
Karakteristične vrijednosti vibracija
Vibracije a
h
Napomena: Specificirane vrijednosti zvuka utvrđene
su prema normiranom postupku ispitivanja i mogu se
rabiti za uspoređivanje raznih alata. Te su vrijednosti
prikladne i za preliminarno procjenjivanje izloženosti
korisnika zvuku.
Upozorenje! Ovisno o načinu uporabe alata, stvarne
vrijednosti mogu se razlikovati od specificiranih. Po-
duzmite mjere kako biste se zaštitili od opterećenja
buke.
Pritom vodite računa o cijelom radnom procesu, dakle
i o razdobljima u kojima alat radi bez opterećenja ili je
isključen.
Prikladne mjere obuhvaćaju, među ostalim, redovito
održavanje i njegovanje alata i radnih alata, redovite
stanke te dobro planiranje radnih procesa.
7.

Raspakiravanje

• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li isporučena oprema kompletna.
• Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
100 | HR
40 cm
20°
125 kg
103,47 dB(A)
83,47 dB(A)
2,72 dB(A)
30 m/s²
www.scheppach.com
• Prije uporabe upoznajte se s uređajem na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje uređaja.
m POZOR!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
8. Montaža / prije stavljanja u pogon
m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Vozna naprava (sl. B+C)
Radi promjene položaja vibracijske ploče rukom nju je
moguće opremiti priloženim voznim sklopom.
Prije postavljanja voznog sklopa isključite motor stroja!
Motor stroja ne smije raditi kada stroj stoji na voznom
sklopu! Prije pokretanja stroja demontirajte vozni sklop!
• Postavite voznu napravu ispod prečke za vođenje
(8)
• Oprezno pritisnite stroj s pomoću prečke za vođenje
(8) prema naprijed kako bi ona stajala na prednjem
rubu temeljne ploče (7), a zatim pomaknite voznu
napravu ispod temeljne ploče (7).
• Voznu napravu potrebno je blokirati u provrt temelj-
ne ploče (7) s pomoću kuke za blokiranje!
• Stroj je sada moguće pomicati s pomoću prečke za
vođenje (8).
Demontiranje voznog sklopa obavlja se obrnutim redo-
slijedom
m Pozor: Voznu napravu rabite samo na ravnoj i čvr-
stoj podlozi i za kratke putove.
Gumeni prostirač (sl. D)
Prozirna gumena obloga za tarac omogućava nježno
i tiho nabijanje betonskih ploča, kamena, opeka i blo-
kova.
Pričvrstite oblogu za tarac na temeljnu ploču (7) kao
što je prikazano. Poravnajte rupe temeljne ploče, oblo-
ge za tarac i učvrsnog lima, a zatim ih pričvrstite vijci-
ma i podložnim pločicama.
