5 Installation

4.11

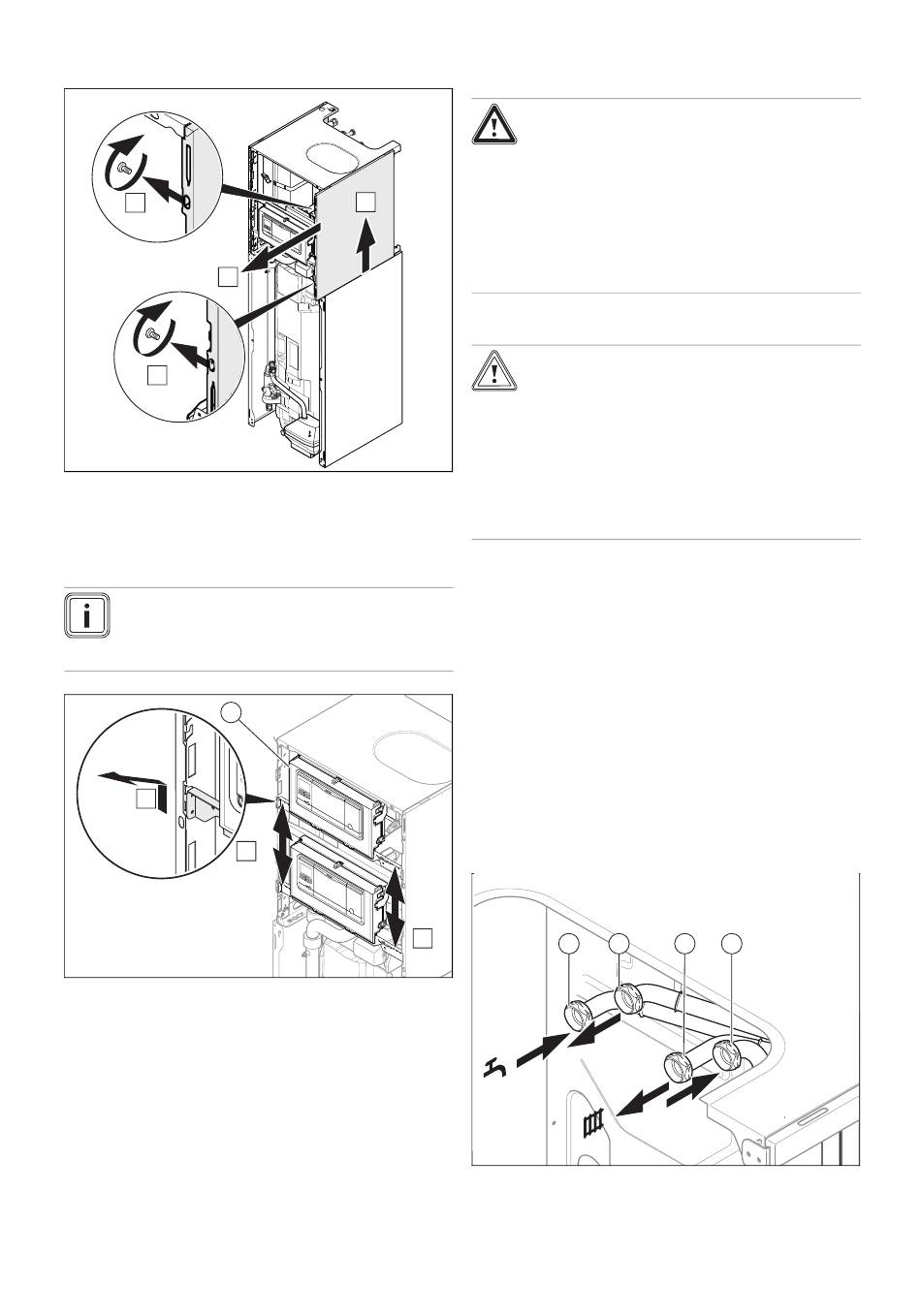

Seitenverkleidung demontieren/montieren

A
B
A
▶
Bauen Sie die Bauteile in umgekehrter Reihenfolge wie-
der ein.
4.12 Elektronikbox in die untere oder obere
Stellung versetzen
Hinweis
Durch das Versetzen der Elektronikbox in die
obere oder untere Stellung wird der Zugriff auf die
verschiedenen Produktkomponenten erleichtert.
1
A A
1. Schieben Sie die Elektronikbox (1) nach oben und zie-
hen Sie sie zu sich heran.
2. Versetzen Sie die Elektronikbox in die gewünschte Stel-
lung.
10
C
B
5 Installation
Gefahr!
Verbrühungsgefahr und/oder Risiko von
Sachschäden durch unsachgemäße
Installation und dadurch austretendes
Wasser!
Spannungen in Anschlussleitungen können
zu Undichtigkeiten führen.
▶
Montieren Sie die Anschlussleitungen
spannungsfrei.
5.1 Hydraulische Anschlüsse
Vorsicht!
Risiko von Sachschäden durch Wärme-
übertragung beim Löten!
Durch Wärmeübertragung beim Löten kön-
nen die Dichtungen in den Wartungshähnen
beschädigt werden.
▶
Löten Sie nicht an den Anschlussstücken,
wenn die Anschlussstücke mit den War-
tungshähnen verschraubt sind.
1. Installieren Sie folgende Komponenten:
–
ein Sicherheitsventil, einen Absperrhahn und ein
Manometer am Heizungsrücklauf
–
eine Warmwasser-Sicherheitsgruppe und einen
Absperrhahn am Kaltwasserzulauf
–
eine Fülleinrichtung zwischen Kaltwasserzulauf und
Heizungsvorlauf
–
einen Absperrhahn am Heizungsvorlauf
2. Prüfen Sie, ob das Fassungsvermögen des Ausdeh-
nungsgefäßes mit dem Anlagenvolumen kompatibel ist.
3. Wenn das Volumen des bereits vorhandenen Ausdeh-
nungsgefäßes für die Anlage nicht ausreicht, dann in-
stallieren Sie ein zusätzliches Ausdehnungsgefäß im
Heizungsrücklauf so nah wie möglich am Gerät.
4. Blasen bzw. spülen Sie die Versorgungsleitungen vor
der Installation gründlich aus.
B
1
1 Kaltwassereinlauf
2 Warmwasservorlauf
Installations- und Wartungsanleitung uniTOWER 0020223246_00
2 3 4
3 Vorlauf Heizung
4 Rücklauf Heizung
